全不銹鋼潛水推流器價格

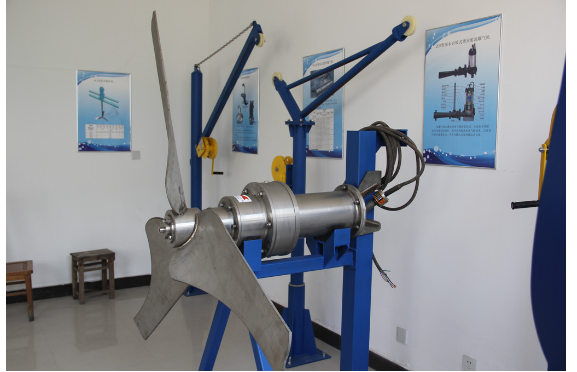

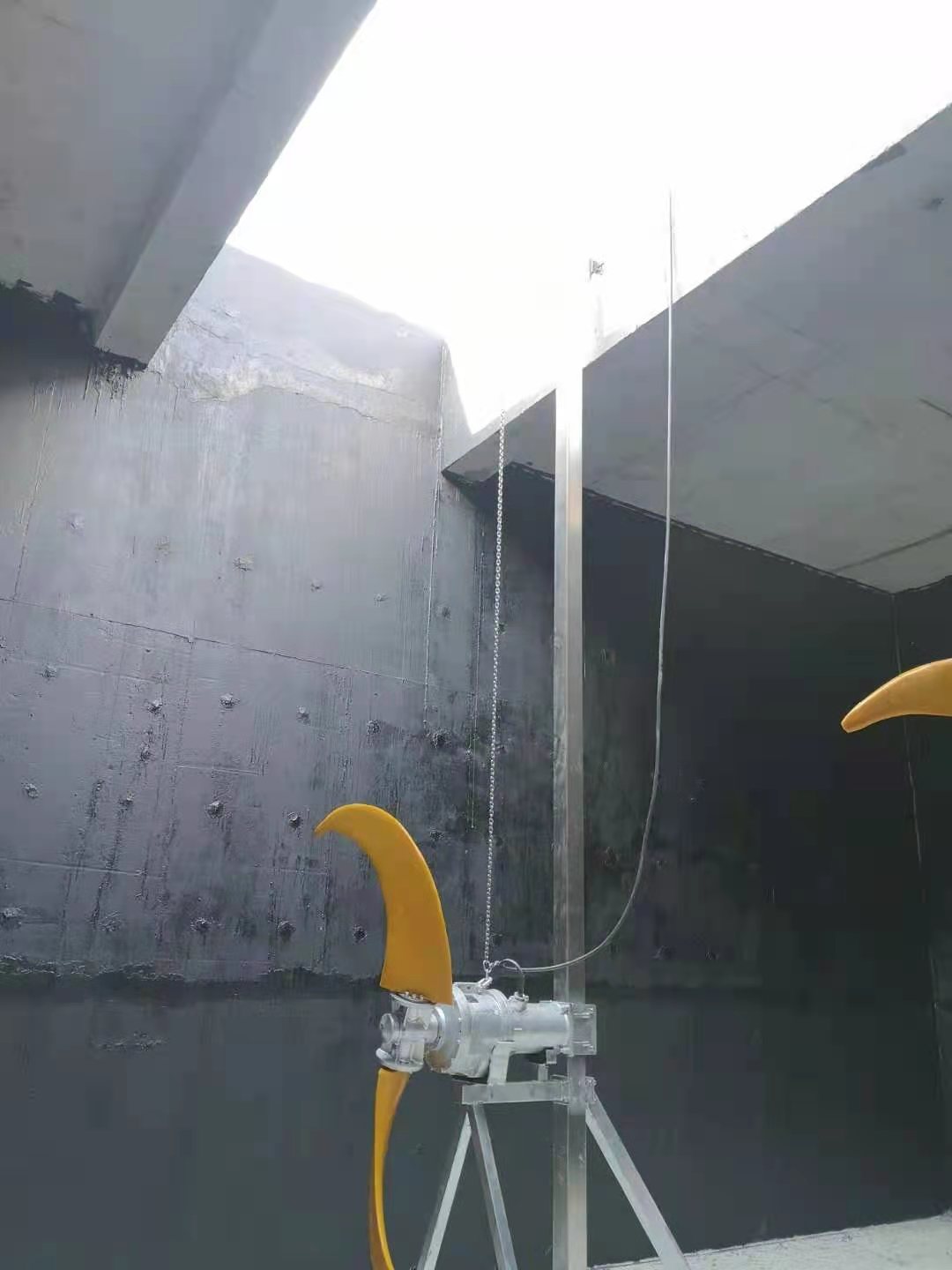

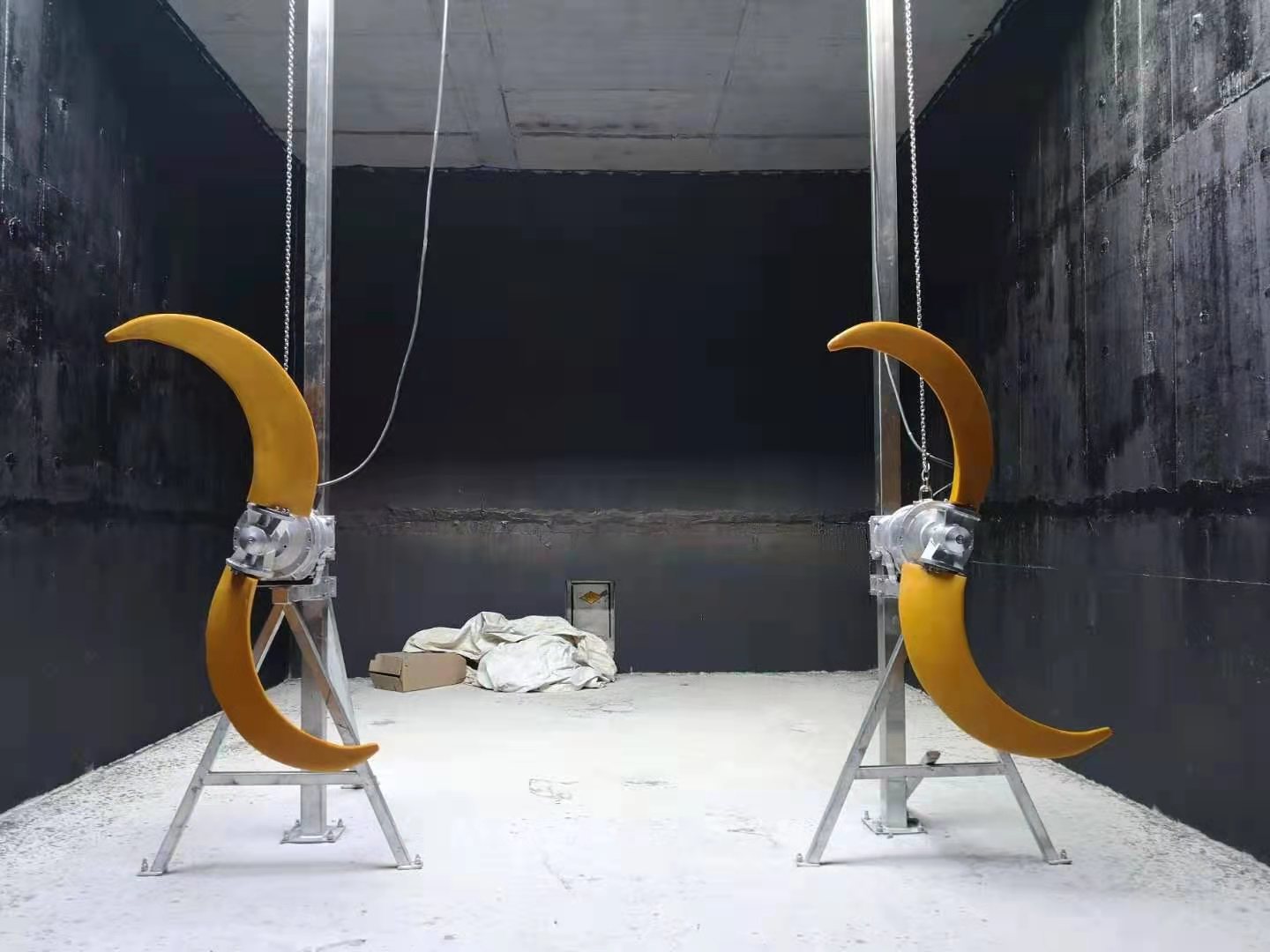

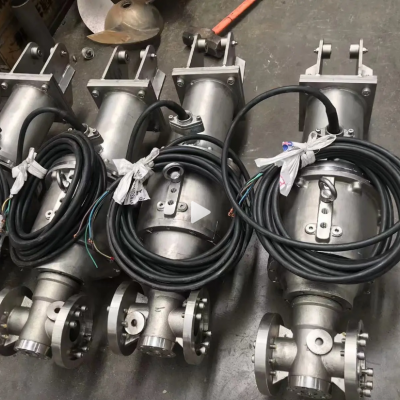

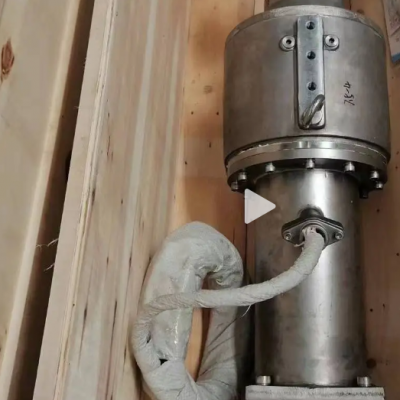

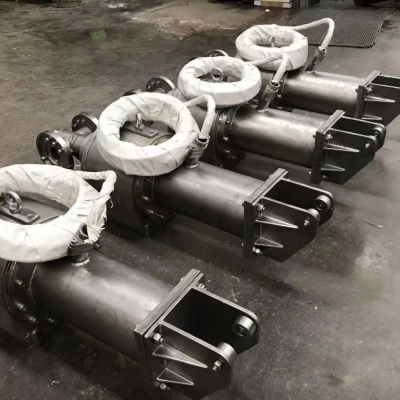

QJB4/4-1800/2-56不銹鋼潛水推流器

QJB潛水推流器性能與結構：

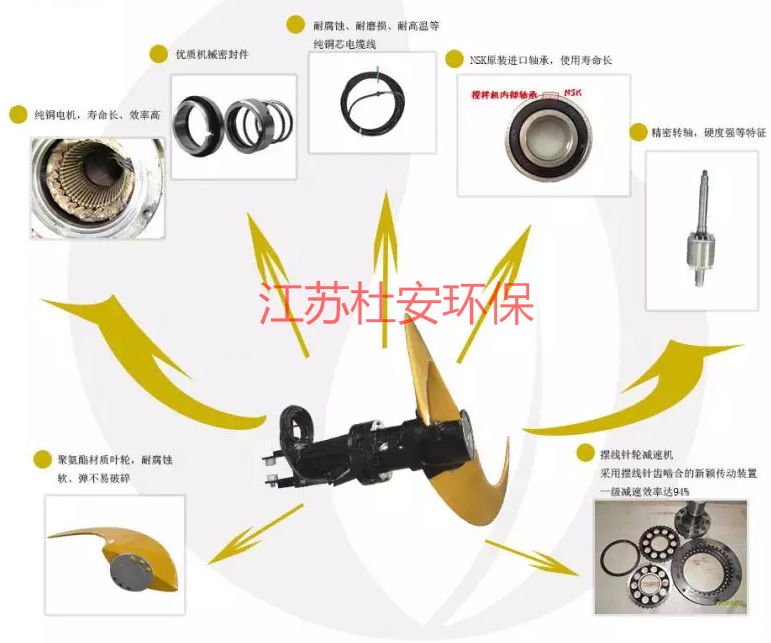

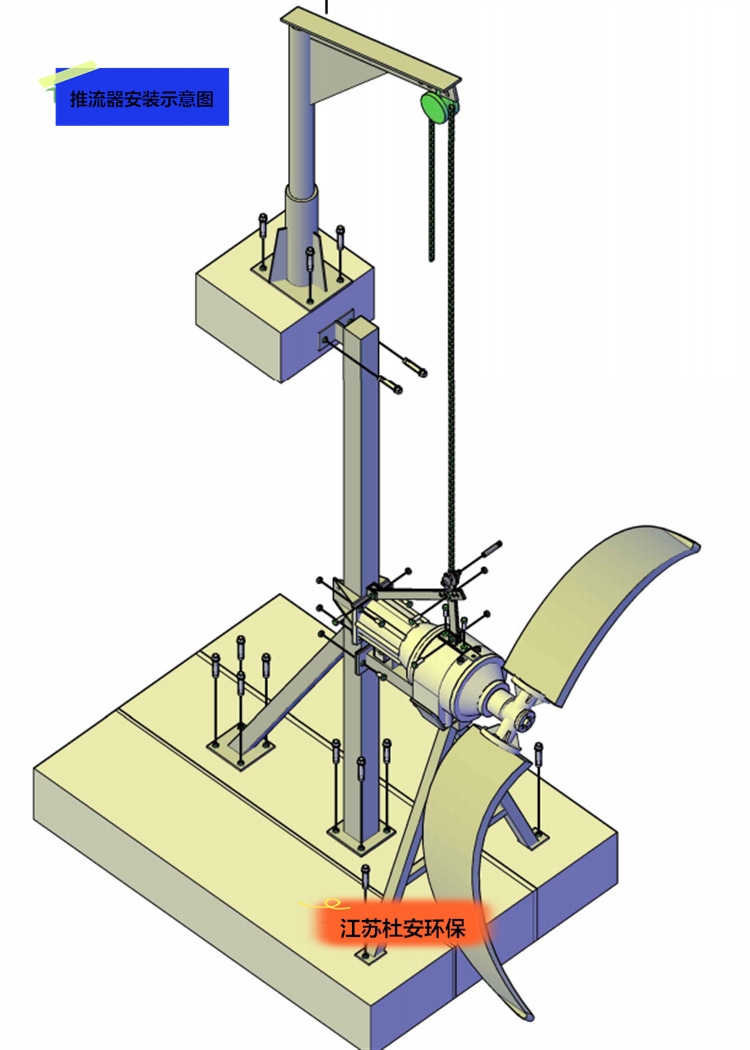

1、潛水推流器結構

（1）潛水推流器的構造

杜安環保QJB潛水推流器具有齒輪箱，潛水封閉式連接設計。推流器的所有部件，包括電機和齒輪箱，都能夠在水下連續運行。與液體接觸的推流器主要構件是不銹鋼AISI304。所有的螺母、螺釘和墊圈為AISI 304 不銹鋼材質。油室蓋是耐腐蝕合成材料。在需要防水密封的臨界接觸面上，采用丁晴或氟化橡膠O形環，從而使兩個面上的橡膠 O 型環及 O 型環接觸的四個側面無需特別的扭距限制就能獲得壓緊。不能使用需要一定扭矩才能達到壓緊效果的形式，需要一定的矩形截面墊片及密封復合物將同樣不予考慮。潛水推流器能處理原水和污水。推流器可上下升降，方便的移動，檢查或維修無需人員進入濕井?；袟U支架作為推流器整體部件之一。推流器全部的重量受力在一個支架上，并且這個支架須可承受推流器形成的推力。機械密封面材料均采用耐腐蝕碳化鎢或以上材質。機械密封的使用壽命應不低于 25000 小時。

推流器及其附件和電纜，能夠連續浸沒在較大深度為20米的水下而不會損失其水密性（符合 IP68 防護等級）。

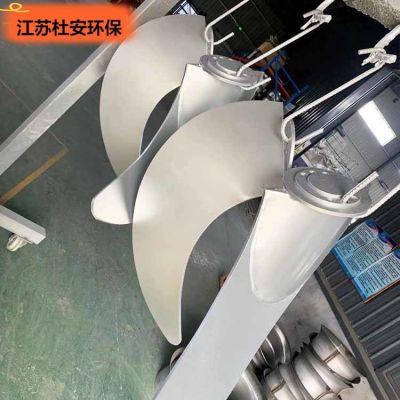

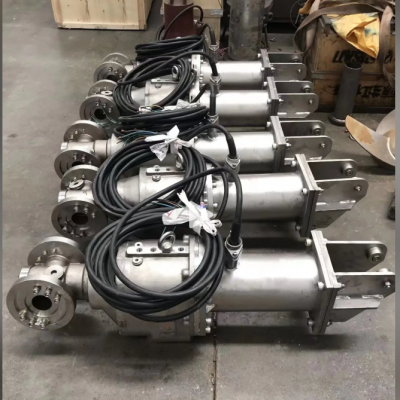

（2）螺旋槳

螺旋槳包括兩個玻璃纖維強化聚氨脂葉片，每個葉片帶有不銹鋼軸安裝在一個鑄鐵輪榖中。葉片具有“柔性”并能夠吸收發生改變的水力負載。金屬葉片由于其沒有彈性而不被接受。每個葉片被安裝在輪轂側面的一個插座中，并將通過一個有鍵葉輪軸固定在其位置上，以抵抗扭力。螺旋槳軸被軸向固定在輪轂上，并使用鎖定墊圈系統。

葉片形狀為一個無堵塞、后掠式設計，它起始于輪觳，所以軸的任何部分都不會暴露在外。螺旋槳能夠處理顆粒、纖維材料、重污水以及其它在常規污水處理中出現的物質。

螺旋槳經動平衡檢驗合格。

（3）齒輪箱

齒輪箱為一個配有高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱。電機軸備有一個一體化的傳動齒輪。含有一級傳動齒輪的齒輪箱的中間軸應與電機軸的傳動齒輪緊密配合。中間軸在兩個滾柱軸承中轉動并含有一個二級傳動齒輪。葉輪軸包含二級傳動齒輪并在一個單列和一個雙列角觸滾珠軸承中旋轉。

（4）軸

電機軸和螺旋槳軸通過齒輪箱聯接，軸由不銹鋼431制造，螺旋槳軸和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封和徑向向密封足夠保護，與液體隔離。

（5）軸承

推流器電機軸在兩個長期潤滑的軸承上旋轉。內軸承為單列深槽滾珠軸承，主軸承為一雙列滾柱軸承。所有軸承采用長期脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。所有軸承的設計壽命較小為100,000 小時。

（6）電機

推流器電機為一個鼠籠式感應電機，裝在充氣的防水的殼內，定子繞組和定子線應絕緣以抗潮，絕緣等級為 H 級（180℃時）。定子通過滴注法絕緣，使得繞組滿充率至少達到 95%。定子熱縮式嵌入鑄鐵定子室中。電機設計成可連續處理40C 的推流介質，并能夠在間隔均勻的情況下每小時能至少起動 30 次。熱敏開關設定在125C時打開，并嵌在定子線圈中對每相繞組的溫度進行監控。這些熱敏開關與外部的電機過載保護配合使用并作為后者的補充，并與電控柜相連。

潛水推流器電機為全銅線圈。電機的允許電壓波動為+/-10%，電機設計成在較高40°C環境下工作，并且定子繞組的平均溫升不超過85°C，提供一份能顯示轉矩、電流、功率因素、輸入/輸出功率和效率的性能圖表。包括啟動和零負載特性的數據。電機和電纜能夠持續在水下工作，水密性符合 IP68 防護等級要求。電機額定功率足夠保證推流器在整個性能曲線上不會發生過載。監控電纜包含兩根1.5mm 2導線，用于連接熱敏開關和可選保護傳感器。

（7）機械密封

每臺潛水推流器有一個用于軸密封系統的油室，以及一個用于齒輪箱的獨立的二油室。排油和檢查塞應便于從外部進入。每臺推流器應配有一個三密封以便將推流器的各部分分開。葉輪軸上的外密封為一個含有一個靜止和一個正向傳動旋轉的耐腐蝕燒結碳化鎢環的機械密封。密封在一個通過水力作用對重疊密封面以恒定速度進行潤滑的油室中運行。只有外密封的密封面才可以暴露在推流液體中。機械密封采用耐腐蝕燒結碳化鎢材質，具有主動密封結構。葉輪軸上的內密封為一個丁晴橡膠唇密封，將葉輪軸油室與齒輪箱油室隔絕開來。三個密封為一個安裝在電機軸上的丁晴橡膠唇密封，隔離齒輪箱油室與定子室。密封既不需要維護也不需要調整或依賴于旋轉方向。

介質酸堿度范圍在 4～10 之間。機械密封的設計使用壽命不低于25000 小時。

（8）電纜和電纜密封

電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。單一的密封系統將不被采用。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，有精密的公差設計以適應電纜的外徑和入口的內徑。襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不應利用扭矩作旋轉進行密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套，設計合理，可快速拆卸維護。

接線室和電機室被一接線板隔離，保護電機，避免外部物質通過推流器頂端進入。該連線板將被螺紋壓緊型固定，電纜可安全地連接在接線板上。接線板將由兩個O-型圈與定子室隔離密封，不能使用環氧、硅樹脂或其它二次密封系統進行密封。

電機配用潛水電纜，為包括控制和動力芯線的同一根電纜。動力芯線和控制芯線尺寸和數量足夠的滿足正常運行、控制、監控。尺寸符合IEC標準，并提供足夠的長度以接入接線盒或就地控制柜且不需拼接（長度不小于10m）。電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾和拉緊鋼纜將電纜固定，避免受水流沖擊晃動，不會在起吊時鉤住。

（9）電機保護

所有定子都安裝三個串聯連接的常閉熱敏傳感器，以監測每組定子線圈的溫度，當溫度高時，傳感器就斷開，同時電機停止轉動并發出報警信號。

（1）內裝按鈕、信號燈，所有控制箱上信號燈統一為紅色停止、綠色運行、黃色故障及藍色電源指示。

（2）內裝電機保護用轉換器與設備配套訂貨。

（3）開停按鈕有兩對接點，急停按鈕能在按下位置保持。

（4）端子采用接線端子。

（5）帶電纜接頭。

（6）防護等級：IP65。

（7）預留 PLC 接口，每臺設備要求現場控制箱和中控室兩地控制。

（8）現場控制線內留有一個 3P-32A 的斷路器并完成接線，以便業主日后維修臨時接電用。

（9）控制箱兩側留有散熱百葉，底部安裝散熱風扇。

不銹鋼潛水推流器附件及資料

質保期內兩年正常運行的備品備件清單；配置參數；流場圖；選型報告；導桿效核；設備尺寸圖；設備主要特性；性能保證承諾函等相關資料。
