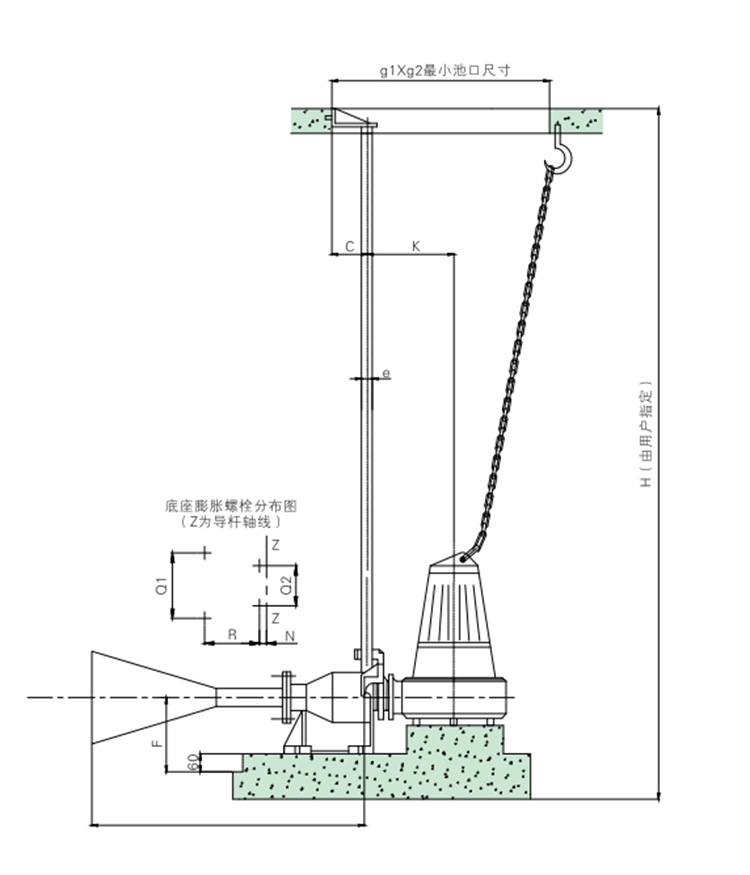

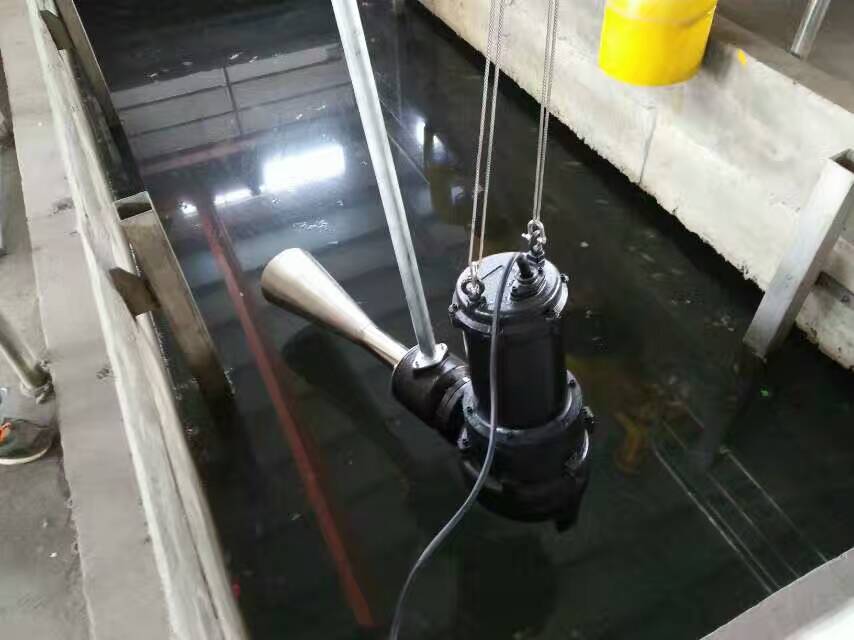

QSB11-150潛水射流曝氣機安裝示意圖
電機功率11KW
使用電壓380V
NSK軸承
碳化鎢機械密封
配YCW型水下密封電纜10米 　　

射流曝氣機適用范圍廣，可用于工業廢水處理和生活污水處理，也可用于河道、湖泊等地表水的處理、地下水除鐵除錳的給水處理;可用于活性污泥法曝氣池曝氣攪拌、調節池均質攪拌、污水處理廠的曝氣沉砂、好氧池曝氣、混凝池?cái)嚢?、化學法的反應池?cái)嚢杈系葓?chǎng)

攪拌充分：

高速旋轉的氣、水、泥混合物（即活性污泥）穿透力強，使氧在水中轉移效率高，同時達到良好的攪拌效果，可保證活性污泥混合均勻，保持活性污泥呈懸浮狀態。同時，由于攪拌混合推流作用強烈，提高了曝氣池的容積利用率。

高效溶氧：

特殊的散流器設計，使吸入的空氣與泥水混合均勻，產生氣泡細小且數量繁多，溶氧率高。氧轉移效率高達30%，比傳統的鼓風曝氣提高35％。

系統簡單、性能可靠：

設備無需鼓風曝氣法中的風機房和復雜的空氣管路系統，系統簡單，無堵塞現象，無需空氣過濾裝置，運轉穩定。射流器和散流器均采用耐腐蝕的高密度聚乙烯工程塑料制造，潛水泵采用機械密封，運行可靠。

運轉無噪音：

設備設計為水下運轉方式，無噪音，改善工作環境，可布置在生活小區的污水處理設施中。

維護量少：

由于射流器和散流器屬于靜止設備，無須運轉維護，潛水泵選用專業廠家產品，質量易于保證，本設備基本不需要頻繁維護，一般對潛水泵每年例行維護一次。

1、安裝前：
（1）須詳細閱讀說明書，避免使用不當而損壞機器。仔細檢查潛水射流曝氣機的選型是否正確，實際使用條件是否與規定的使用條件一致。
（2）清理水池或水道，防止雜物進入曝氣口。
（3）由一名電工，用0-500V兆歐表，檢查電機主電纜三芯線對地絕緣電阻不得低于5兆歐，嚴禁使用兆歐表檢查控制電纜，避免損壞曝氣機內部的電器元件，而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離潛水曝氣機的使用距離較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭作密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。
（5）射流曝氣機配有專用控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新緊固一次。
（6）潛水曝氣機上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭對接
（7）潛水曝氣機的接地線為雙色線（黃/綠），為保證安全，必=須連接牢靠，且比其它線長出50mm。
（8）檢查葉輪旋轉方向
    使用江蘇杜安環保三相電源的潛水曝氣機，在潛水射流曝氣機初次啟動或每次重新安裝后都檢查轉動方向，轉動方向不正確，會降低效率，并損壞潛水曝氣機。檢查方法是：潛水曝氣機在安裝前，舉高并作簡單的啟動，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針?lè)较蛐D(zhuǎn)。如果旋轉方向不正確可以交換控制柜或端子箱上三相線中的任意兩條線的位置，就能改變轉動方向。如果幾臺潛水射流曝氣機連到一控制柜或端子箱上，各臺潛水射流曝氣機單獨進行檢查。

射流曝氣機安裝選型

需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優質設備，更好地滿足用戶的需求。qsb 型深水自吸式潛水射流曝氣機自耦式安裝是將曝氣裝置和專用的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。

自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、成本低等特點。
