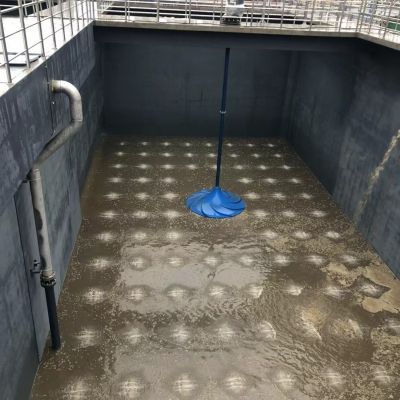

雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無邊角。

雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，整個運行過程中運行平穩、無振動，運行時間至少10000小時。

攪拌機軸功率確保水體充分混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

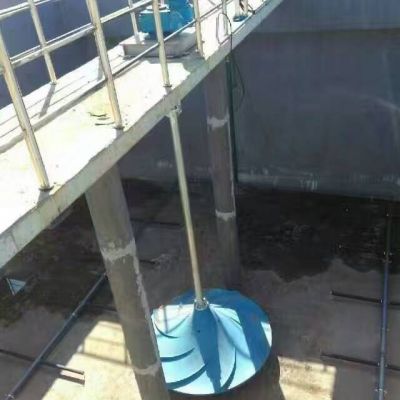

雙曲面攪拌機全部的重量受力支撐在混凝土樓板上，葉輪的位置接近于池底，底部不設軸承支撐，雙曲面攪拌機傳動主軸為整體設計與減速機直聯，不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

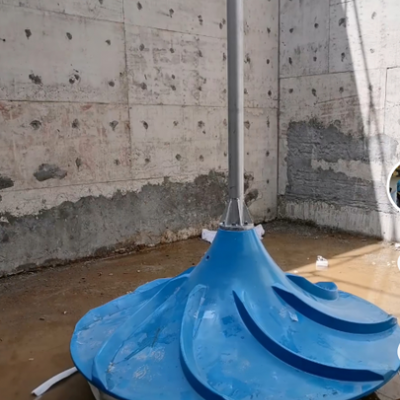

渦輪式葉輪圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接采用沉孔螺母方式，不接受其它方式。

雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針?lè)较蜣D(zhuǎn)動。

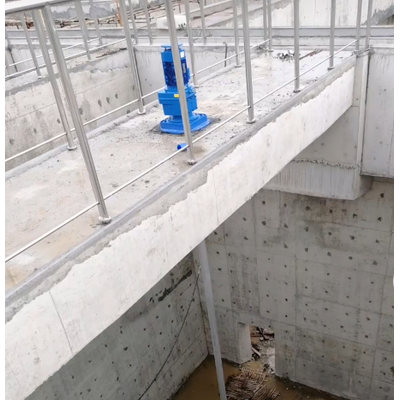

電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。

減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。

雙曲面攪拌機主要材料：

攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸

渦輪式葉輪玻璃鋼GRP

螺栓、螺母、墊圈不銹鋼304

基座碳鋼防腐

現場電控柜：不銹鋼304材質

雙曲面攪拌機技術要求：

1、雙曲面攪拌機適合于原水、排泥水或藥液混合液中運轉。工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥的沉淀，無邊角，混合均勻度>95％。

2、杜安環保通過計算確定攪拌機的輸出轉速。雙曲面攪拌機需在全浸沒條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中運行平穩、無振動。

3、雙曲面攪拌機能每日24小時連續運行。

4、雙曲面攪拌機全部的載荷應支承在砼橋架上，底部設軸承支承，通過懸臂式立軸與齒輪減速電機，并由齒輪減速電機傳遞扭矩。

5、雙曲面攪拌機底部無支撐，葉輪運行時自我糾位，確保向下力垂直，防止產生不平衡運動。

6、攪拌機葉輪及電機轉向與池型及流態相匹配，運行中發生反轉也不會對設備造成不良后果。

7、傳動立軸通過聯軸器與減速機的輸出軸連接固定，傳動立軸應有足夠的斷面尺寸承受攪拌葉輪的所有工作轉矩。

8、齒輪減速電機安裝固定在橋架上，電機設計符合IEC標準，電機額定功率大于實際較大所需功率的1.5倍，F(xiàn)級絕緣，電源為3P，380V、50Hz，防護等級為IP65。

雙曲面攪拌機防腐蝕說明：

江蘇杜安環保制造雙曲面攪拌機的全部材料適用于污水廠的腐蝕環境，未經保護或非防腐性材料，按一般技術要求條款的規定進行處理。

雙曲面攪拌機檢驗和測試

雙曲面攪拌機出廠前進行工廠檢驗及測試,并提供產品合格證或質量證明書。

安裝后，按要求進行檢驗，保證其性能符合規定的指標。

雙曲面攪拌機在無水條件下，點動空轉運行，傳動平穩，無卡位和抖動現象。

進行現場負載試驗，在設計工況條件下進行24小時的帶負載運行，運行電流不超過電機額定電流。測定雙曲面攪拌機攪拌均勻度符合設計要求。

雙曲面攪拌機安裝附件及資料：

雙曲面攪拌機技術說明；模擬圖；基礎螺栓布置詳圖；電氣原理圖、配套電機接線圖、控制箱的接線圖及控制原理圖；針對本工程池型布置的攪拌機池底流態圖；防護涂層說明；產品手冊等相關資料。

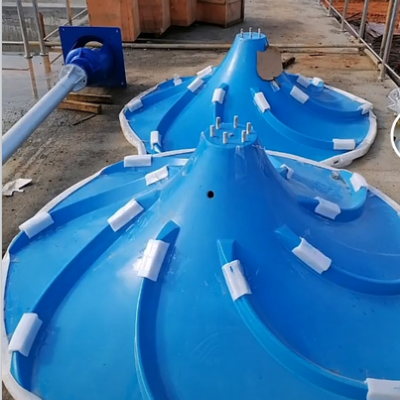

雙曲面攪拌機玻璃鋼葉槳特點：使用壽命長，不易破碎或者斷裂，機械性能好。

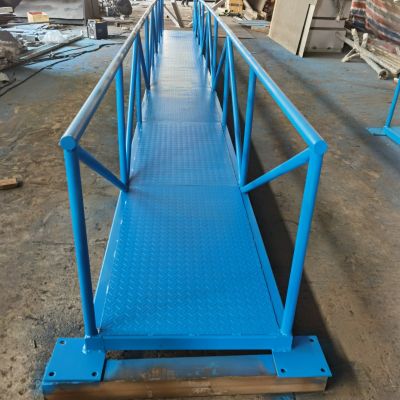

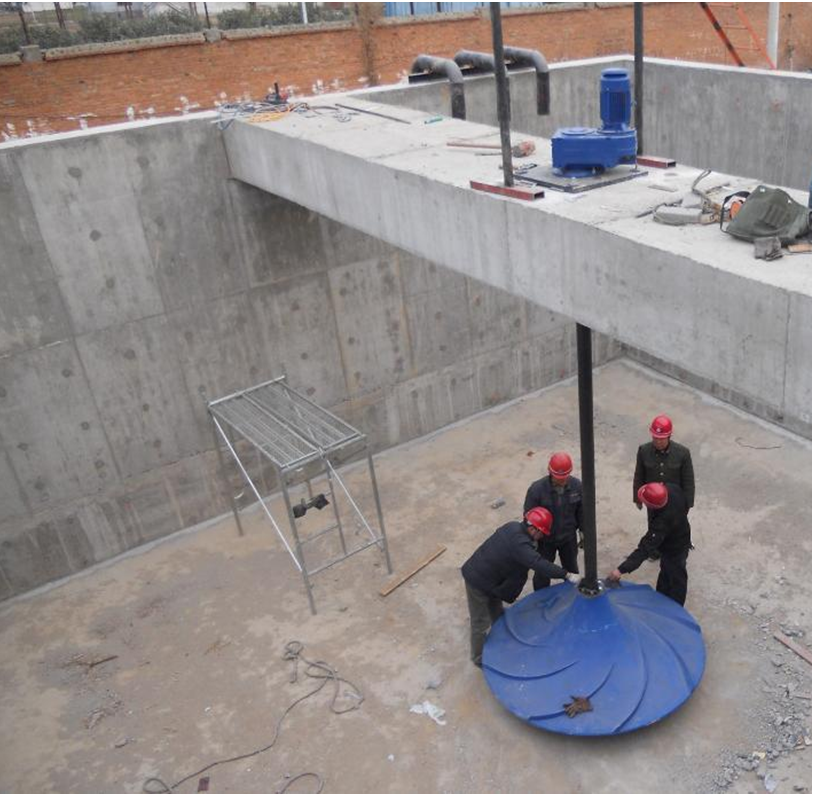

1、橋架校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。

2、將減震座平放在橋架規定位置，校正水平后與橋架連接固定。

3、減速電機安裝在減震座上，并連接固定。

4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。

5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。

6、雙曲面攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000，且不超過5mm。

7、安裝完畢后，拆下電機尾罩，用手轉動風機葉片，檢查攪拌機轉動是否靈活、正常。
