江蘇杜安環保低速潛水推流器應用在水解酸化池，進行水平推流。推進器應能在電機全浸沒條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須保持平穩，池底水平流速不小于0.3 m/s。

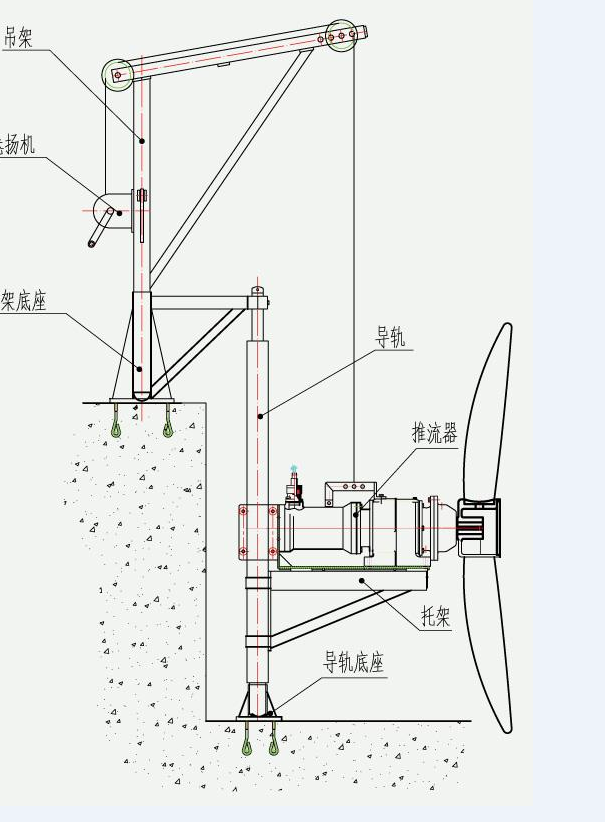

水解酸化池現有潛水推進器的耦合裝置、導桿，江蘇杜安環保生產的潛水推進器需與現有耦合裝置、導桿匹配，潛水推進器通過導桿導至耦合裝置并能自動耦合就位，通過潛水推器器自身重量自動完成固定，
  同時江蘇杜安環保生產的潛水推流器需與現有的潛水推流器電氣控制及保護回路匹配，確保與現有設備的無縫互換。供貨單位不得對現有耦合裝置、導桿、電氣控制及保護回路進行任何改動，
  以及不得提供新的耦合裝置、導桿、設備控制箱替換現有耦合裝置、導桿、控制箱。

(2) 葉輪

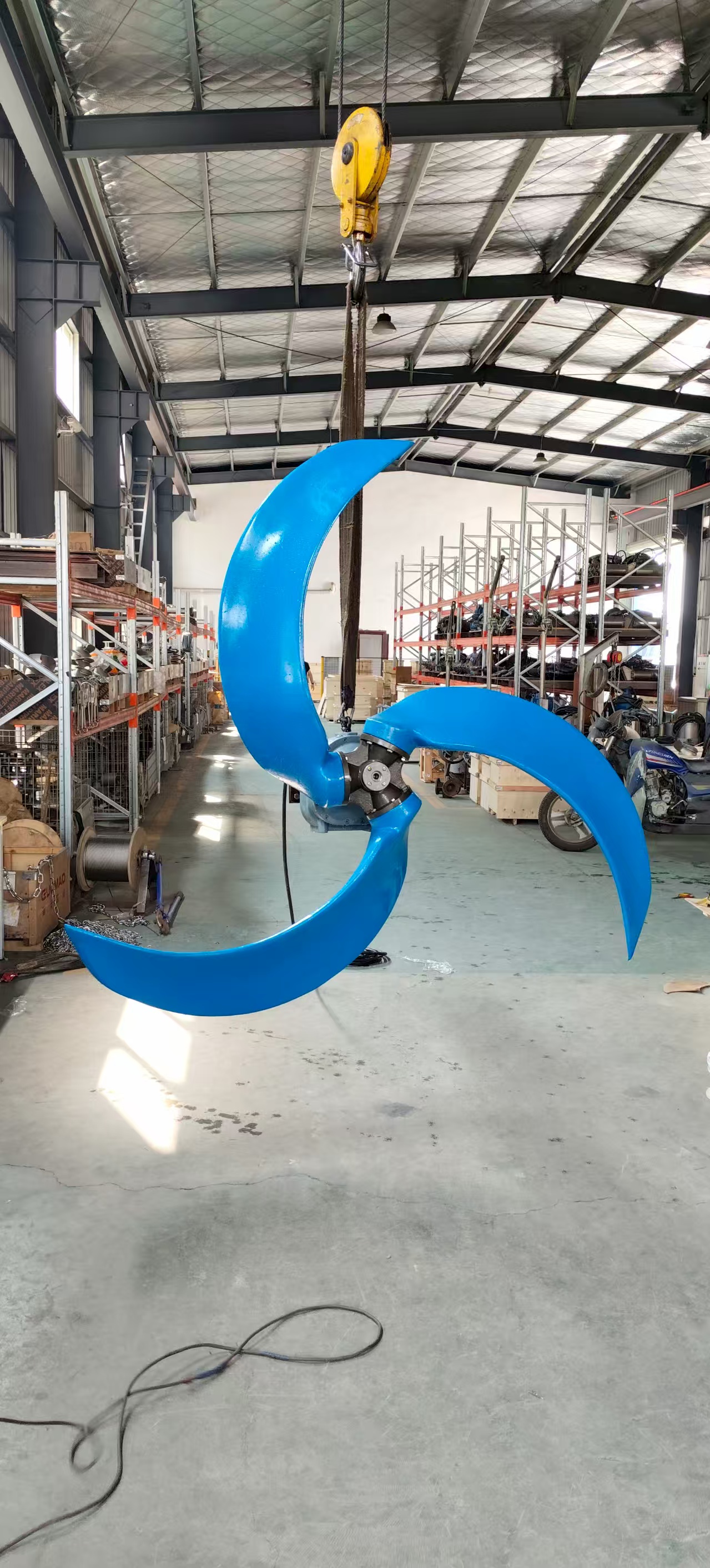

潛水推流器低速大槳葉葉輪，材質為玻璃鋼或聚胺酯

低速推流器葉片為雙香蕉形，用玻璃纖維強化聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有長期自動清洗性能；葉片用鎖緊螺母緊固在軸上，維修時，容易拆卸更換。

(3) 機軸

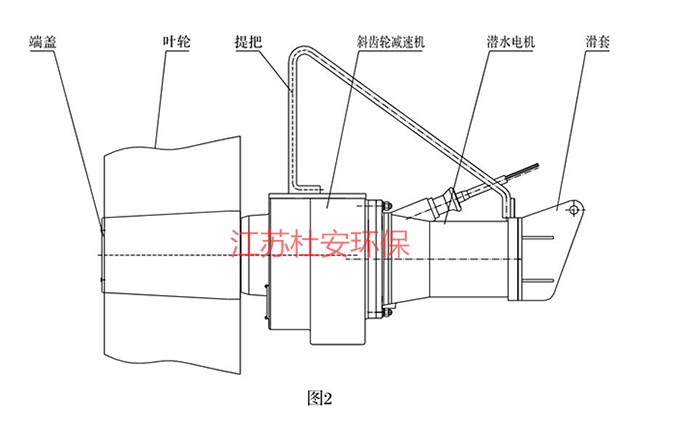

低速潛水推流器采用兩級斜齒輪減速箱減速機構，減速箱前部設置密封油腔，葉輪軸貫穿該油腔，出油腔部位用機械密封進行密封。葉輪和葉輪軸之間采用鍵連接固定在軸的端部，
    并加以密封，葉輪和葉輪軸采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動，電機軸與污水接觸部分（葉輪與機械密封之間）帶軸套防護或其他有效防護措施，防止電化學腐蝕現象發生。減速箱軸承設計壽命不低于l00000小時。

(4) 密封

每臺潛水低速推流器采用三密封結構以便將推流器的各部分分開,其中葉輪軸上的外密封用于軸密封系統油室，以及一個用于齒輪箱的獨立的第二油室，第三個密封為一個安裝在電機軸上的丁晴橡膠唇密封，能夠隔離齒輪箱油室與定子室。
    葉輪軸上的外密封為一個含有一個靜止和一個正向旋轉的耐腐蝕燒結碳化鎢（WCCR）或同等材質環的機械密封，暴露在攪拌液體中使用不會造成機械密封損壞，機械密封的設計使用壽命不低于3萬小時。密封應既不需要維護也不需要調整或依賴于旋轉方向。

 (5) 電纜和電纜密封

潛水推流器電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，它們有精密的公差設計以適應電纜的外徑和入口的內徑。
      襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不利用扭矩作旋轉密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套。
      接線室和電機室被一接線板隔離，保護電機，避免外部物質通過潛水?dāng)嚢杵?推進器頂端進入。

江蘇杜安環保低速推流器的每根電纜配置電纜吊掛網兜，電纜吊掛網兜的材質為316不銹鋼或更優質材料。

(6) 潛水推流器保護

在潛水推流器每相定子繞組線圈中裝入熱敏開關。熱敏開關需在≤70℃時常閉，在≥140℃時常開。在潛水推流器潛水電機定子室、接線室以及潛水推流器油室設泄漏傳感器。

熱敏開關、定子室漏水傳感器經導線引至電機接線盒。接線盒包括端子板，端子板用彈性“O”形環與電機密封。接線板采用穿線壓緊桿方式長期固定和連接電纜導線及定子進線。
  電機提供與上述保護配套的保護裝置，具有以下功能：熱敏開關斷開時，停止電機運行并報警；定子室、接線室、油室中滲入水分時，停止電機運行并報警。

    潛水推流器供貨范圍
   每套完整的潛水推流器裝置由潛水電機、密封式齒輪減速箱、軸、螺旋槳、支架、導桿等部分組成。應成套地配備安全、有效及可靠運行所需的附件、緊固件、備品備件、保護器、就地控制箱和接線箱以及所需電纜。
   所提供產品規格尺寸，安裝形式及位置參照所附設計圖紙。

潛水推流器主要部件

（1）裝配完整的潛水推流器

（2）配套的潛水電機；

（3）全套安裝系統（導軌、支架、電纜拉緊件等）；

（4）一套提升裝置（可移動提升支架、提升葫蘆、不銹鋼提升鏈和吊鉤等）；

（5）每臺潛水推流器的潛水電纜；

（6）推流器保護元件包括泄漏保護，溫度保護，以及保護控制器等；

（7）所有連接附件、安裝用的所有緊固件(包括不銹鋼地腳螺栓、螺母、墊圈等)；

（8）保修期內兩年備品備件及備用工具。

1、兩年正常運行的備品備件。如葉輪、軸承、機械密封或電纜等

2、提供設備連續兩年商業運行所需的工具，

3、潛水推流器裝配圖，詳細的技術特性、零件材料，以及設備的外形尺寸和安裝、維修、運行所需的空間要求。

4、基礎螺栓布置詳圖和土建荷載、電氣原理圖。

5、設備的安裝、運行、維修手冊。

6、設備組裝、安裝、使用說明。
