泵、潛水?dāng)嚢铏C(jī)、潛水推流器、潛水回流泵、雙曲面攪拌機、污泥切割機及非標設備的生產、銷售與安裝
VIP會員
產品價格￥8888.00元/件
產品品牌杜安
最小起訂≥1 件
供貨總量500 件
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數64
企業旺鋪http://www.haocaigui.cn/index.php?homepage=da2025
更新日期2025-09-15 09:55
會員級別：1VIP會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：李經理(先生) 經理
聯系固話：025-57523831
聯系地址：南京市六合區雄州工業園區騰飛路10-01號
品牌： |
杜安 |
所在地： |
江蘇 南京市 |
起訂： |
≥1 件 |
供貨總量： |
500 件 |
有效期至： |
長期有效 |
電壓： |
380V |
減速機： |
齒輪箱 |
葉輪材質： |
玻璃鋼 |
立式渦輪攪拌器為成套裝置，除攪拌機本體外，并需配備鋼結構橋架（作攪拌機機座的支承）、就地控制箱和接線箱以及所需電纜、基礎螺栓等有效和安全運行所必 需的附件、緊固件、備品備件等。
|
設備名稱 |
構筑物 |
|
雙曲面攪拌器 |
一期生反池后缺氧區、消氧區 |
（2）立式渦輪攪拌器出廠資料提交
a.設備的總體布置圖（包括安裝位置和尺寸）。驅動裝置與渦流葉輪的技術規格，雙曲面攪拌器能力計算，裝配結構，零件材料和防護涂層說明；
b.池底流速計算書及流速圖；
c.基礎螺栓位置和土建荷載；
d ISO9001 系列質量管理體系認證；
e.設備的安裝、運行、維修手冊；
f.安裝方法的詳細描述及安裝精度要求；
g.試運轉前的調試及檢測要求；
h.提供配套電機接線圖、控制箱的接線圖及控制原理圖；
i.備件表。
（3）設計要求
a.立式渦輪攪拌器適合于污水或污泥混合液中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀。確保單位流量功耗具有足夠軸向推力和滿足工藝池型和介質等要求為原則。
b. 葉輪直徑 2500mm 外緣線速度不大于 5m/s，葉輪需在全浸沒條件下連續運行、間隙運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中運行平穩、無振動，運行時間至少1萬時。
c.立式渦輪攪拌器的安裝位置符合使用要求。
（4）性能和結構
a.雙曲面攪拌器能每日24小時連續運行,使用壽命為20年。
b.雙曲面攪拌器確保水體混合，保證池底流速≥300mm/s（距池底 200mm）。
c.雙曲面攪拌器為低速攪拌，轉速不大于40rpm。

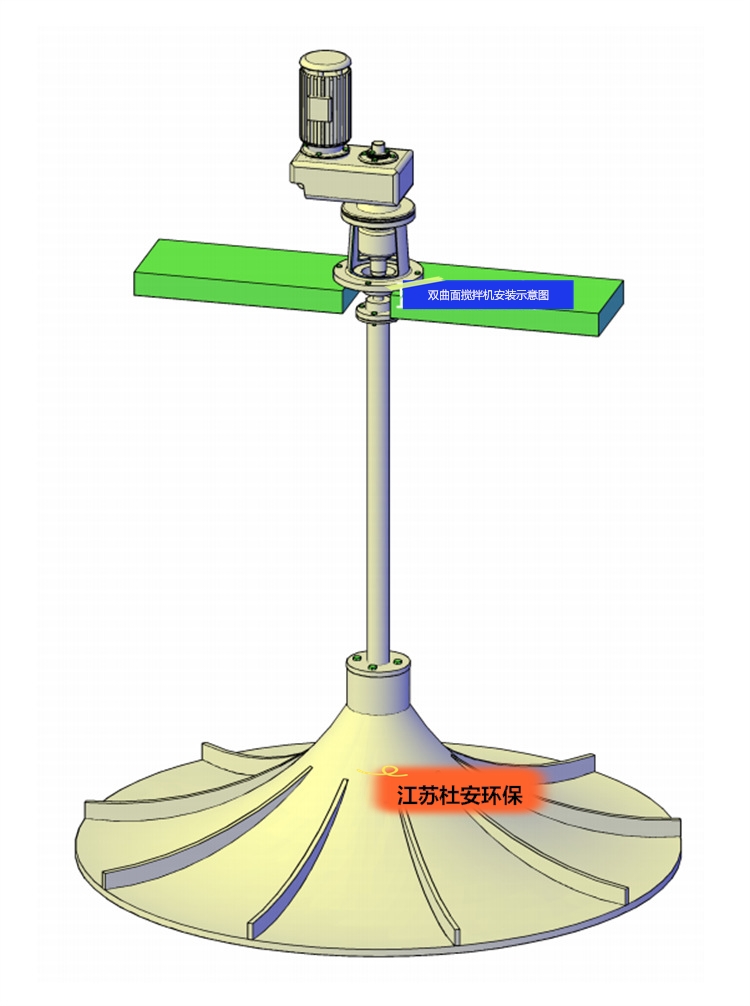

d.雙曲面攪拌器全部的重量受力支撐在橋架上，葉輪的位置須接近于池底，底部不設軸 承支撐，通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

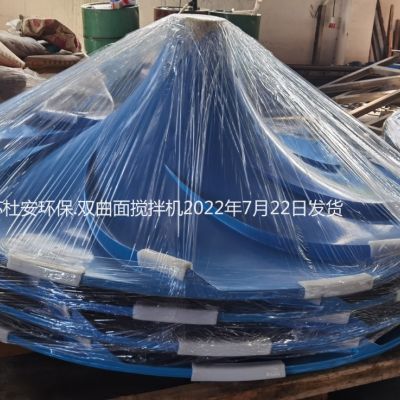

*e.渦輪式葉輪為圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式，葉輪與立軸之間裝有鎖定裝置，防轉動時松動。葉輪轉動時能自我糾位，確保向下力垂直，防止產生不平衡運動。
渦輪式葉輪額定壽命≥20 年。
f.攪拌機葉輪的轉向根據實際工藝的污水流態確定，即使反轉也不會帶來不良后果。

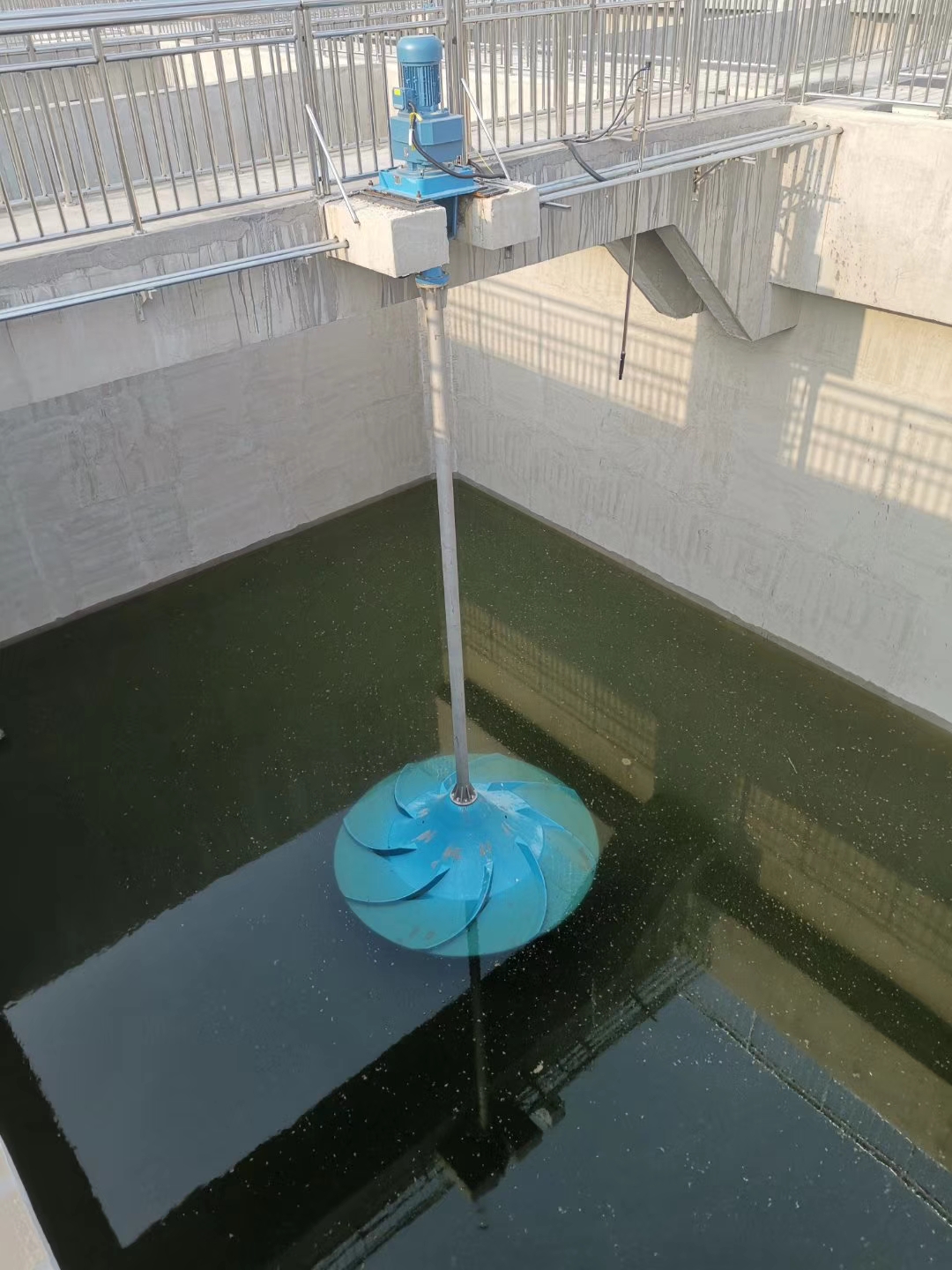

g.齒輪減速電機采用國茂品牌，驅動裝置品牌采用德國 SEW 或諾德，并安裝固 定在橋架上，齒輪材料為合金鋼，硬齒面，服務系數≥2.0 軸承額定壽命≥(L10)100000 小時。 電機設計符合 IEC 標準，電機額定功率大于實際較大所需功率的 2 倍，F(xiàn) 級絕緣，電源為 380V，3 相，50HZ ，防護等級 IP65 ，每小時可啟動至少 12 次。

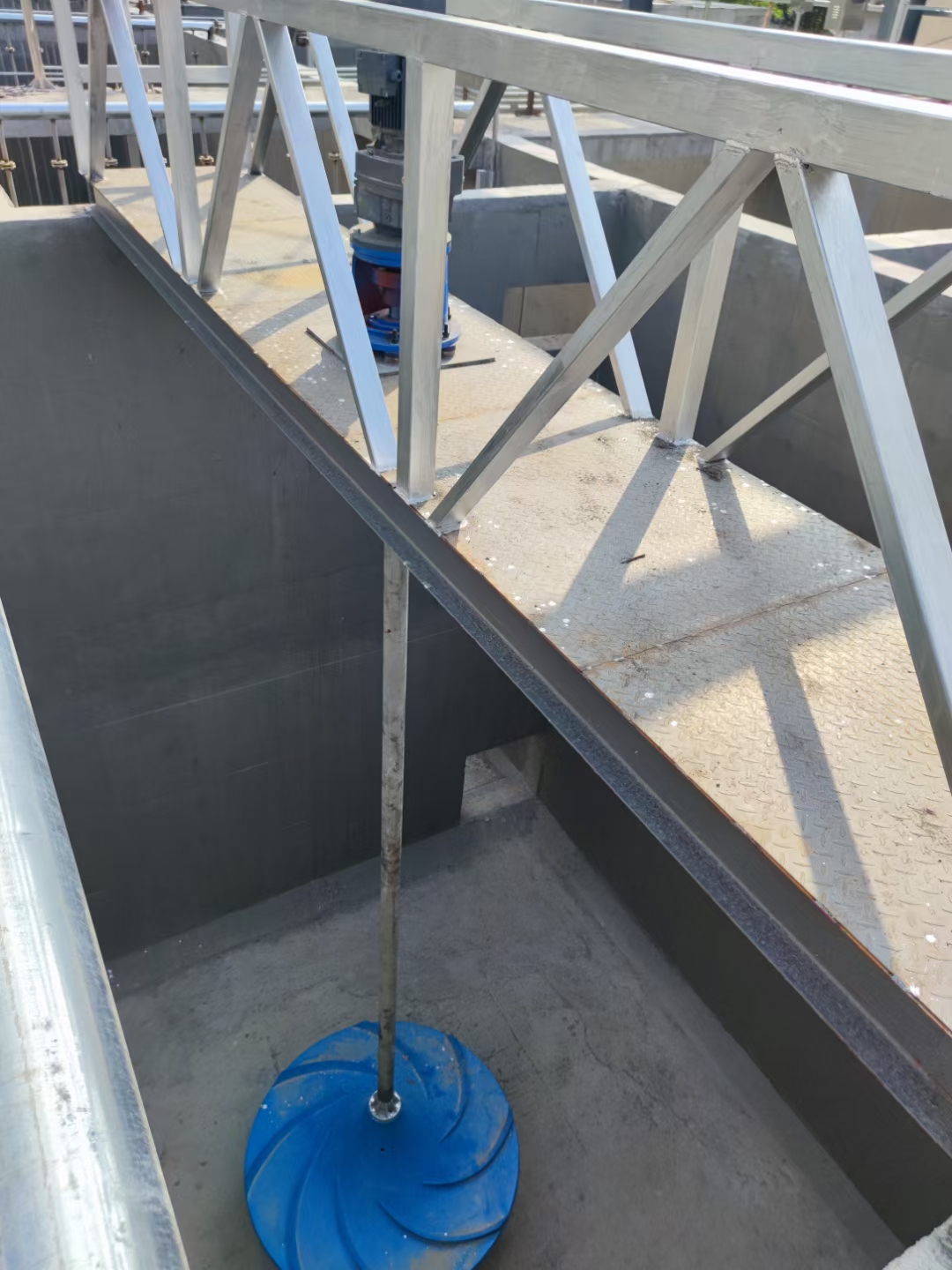

h.橋架為桁架式不銹鋼結構，寬度大于 1.2m，具有足夠強度和剛度，懸臂部分具有足夠承載能力。
I.每臺立式渦輪攪拌器均需配1套起吊裝置。
*（5）主要材料
|
攪拌器傳動軸 |
不銹鋼304 |
|
渦輪式葉輪 |
高強度玻璃鋼 GRP 或不銹鋼 |
|
螺栓、螺母、墊圈 |
不銹鋼 316 |
|
橋架、走道板 |
不銹鋼 304 |
|
基座 |
鑄鐵或碳鋼（防腐） |
|
就地控制箱箱體 |
不銹鋼 304 |
（6）防腐蝕
制造立式渦輪攪拌器材料適用于污水的腐蝕環境，未經保護或非防腐性材料按規定進行處理。
立式渦輪攪拌器（201-1M-01~ 10）配套提供現場按鈕箱，按鈕箱1控1，共10 臺，防護等級 IP65，附不銹鋼安裝支架。攪拌器啟動控制裝置集中安裝在MCC配電間在MCC 柜內。
按鈕箱及相關輔材按鈕箱及相關輔材的材質為304不銹鋼。
其他詳細技術要求參見《與機械設備配套的電氣控制箱（柜）專用技術規范》。
操作方式為就地手動控制和 PLC自動控制二種方式，另外具備向PLC傳輸狀態顯示信號并接受 PLC 輸出控制信號的接口。
電氣控制箱所提供的外接信號數量及功能不能少于I/O清單中的信號數量及功能，所提供的外接端子信號型式需與招 I/O清單中的各信號的型式相一致。

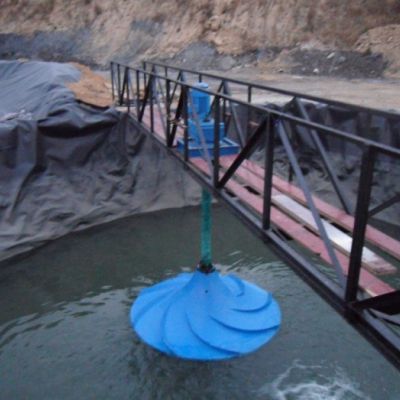

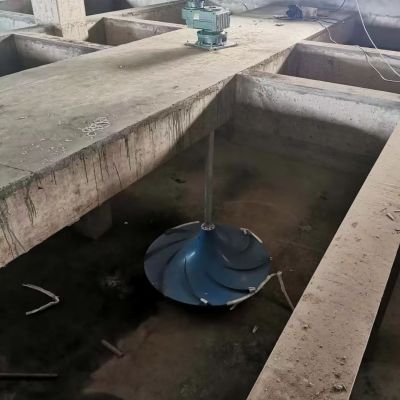

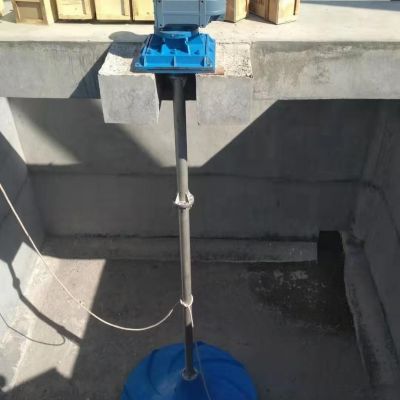

杜安環保立式渦輪攪拌器由電機、減速機、玻璃鋼葉輪、機架、傳動軸和就地控制箱等組成。
分潛水安裝、干式安裝和浮筒式安裝。
傳動軸材質：碳鋼防腐、304不銹鋼或316不銹鋼。
