江蘇杜安環保生產的潛水?dāng)嚢?/span>機為成套裝置，并需配備就地控制箱、提升導軌、提升鏈、水下電纜、起吊架和手搖升降裝置、基礎螺栓等有效和安全運行所必需 的附件。

一期厭氧水解池潛水?dāng)嚢铏C(jī)QJB4/12-620/3-480江蘇杜安環保生產的潛水?dāng)嚢?/span>機為成套裝置，并需配備就地控制箱、提升導軌、提升鏈、水下電纜、起吊架和手搖升降裝置、基礎螺栓等有效和安全運行所必需 的附件。

江蘇杜安環保生產的潛水?dāng)嚢铏C(jī)為成套裝置，主機材質為304不銹鋼或316不銹鋼。

(2) 出廠資料提交

至少提交以下資料：

a. 設備的總體布置圖，詳細的技術規格，選型計算依據，裝配結構、零件 材料和防護涂層說明， 以及設備的安裝布置尺寸；

b. 基礎螺栓位置及土建荷載；

c. ISO9000 質量管理體系認證；

d.設備的安裝、運行、維修手冊；

e. 電氣控制原理圖以及接線圖

f. 備件表；

h. 產品樣本。

(3) 設計和現場條件

*a. 每臺潛水?dāng)嚢铏C(jī)能在污水、污泥中工作，滿足容積功率和工藝的推流和攪拌效果，保證池底流速（距池底 250mm 為準）0.3m/s， 以滿足工藝池型和介質的要求為原則，并提供潛水?dāng)嚢?/span>機的選型計算依據。

b. 潛水?dāng)嚢铏C(jī)能連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，潛水攪拌機在整個運行過程中保持無振動平穩運行，運行時間至少為 10000 小時。

*c. 潛水?dāng)嚢?/span>機的安裝位置滿足現場使用要求。



e.設備參數要求

     (4)  性能和結構

a. 潛水?dāng)嚢铏C(jī)能每日24小時連續運行。

b 潛水攪拌機基本軸功率不小于 8w/m3（池容積），并應考慮池型系數、污泥 校正系數因素，確保水體完全混合。

c. 導軌可自由調整攪拌機的提升和下降， 并無須排空水池情況下拆卸

和安裝攪拌機。潛水攪拌機全部的重量受力在一個支架上， 并且這個支架可承受攪拌器形成的推力。潛水攪拌機支架可以在無須排空水池的情況下在水上完成攪拌器水平方向的角度調節。

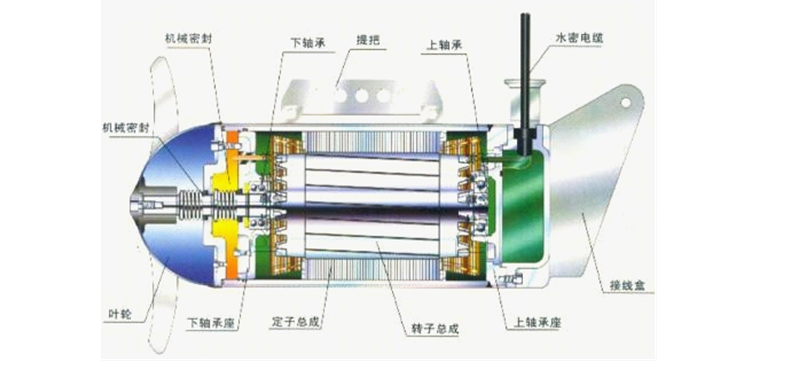

d.  殼體

攪拌機的殼體由優質鑄鐵或不銹鋼304或316，殼體厚度足以承受荷載， 其表面平整無氣孔，轉動頭部呈流線型。

e. 螺旋槳

*螺旋槳由不銹鋼 316Ti 整個鑄造，且須作動平衡。螺旋槳與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為 3 片式須具自清潔功能。螺旋槳輪轂 為半球形，螺旋槳和輪轂整體在工廠內經 G6.3 級動平衡檢驗合格。輪轂與電機殼體之間采用橡膠密封環來保護機械密封，防止污物進入機械密封所在的油室。

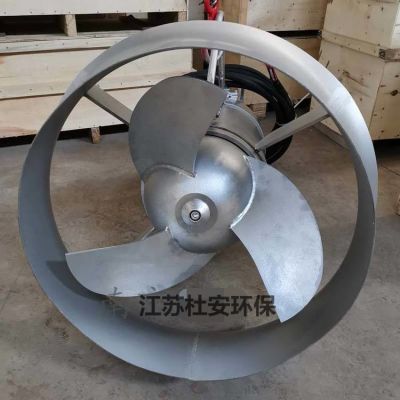

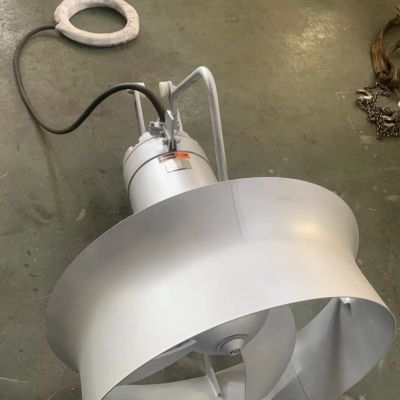

f. 導流環

為保證攪拌效果及節能，應根據需要選配導流環， 導流環的材質為優質不 銹鋼 304 或更好

g.軸

潛水攪拌機的電機和螺旋槳軸采用直聯的方式葉輪的軸即是電機軸的延伸，軸 由耐磨不銹鋼制造，軸能承受所有軸向和徑向荷載，軸承的設計壽命（L10） 不低于 100000 小時。螺旋軸完全與攪拌介質隔離。

h.  軸封

采用高質量機械密封，機械密封適用于 pH5~10 介質。

機械密封的使用壽命不低于25000 小時。

機械密封應設計成可以反轉，而不會帶來不良后果。

i.制造攪拌機的全部材料適用于污水廠的腐蝕環境，對未經保護或非防腐 性材料，按行業標準進行除銹處理和涂防銹漆。

j.  潛水?dāng)嚢?/span>機電機具下列設計特性

潛水型三相鼠籠型異步電機， 防護等級為 IP68，絕緣等級 F  級或更好，B 級溫升， 電機軸和轉子作平衡，380V ，3 相，50Hz。

潛水電機設計為可連續運行，每小時可啟動至少15次。

*潛水電機與潛水攪拌機能潛水連續工作。

*k. 電纜和電纜密封

電機配有用于控制和動力的水下型電纜，每根電纜都有一單獨的進口，并進行可靠的密封。不接受采用環氧樹脂、硅膠或其它材料做二次密封的形式。

i.攪拌機監控裝置

潛水攪拌機設置泄漏傳感器和溫度傳感器的監測系統，用于定子室密封泄漏、 定子繞組高溫和上下軸承過載時發出訊號。溫度傳感器為常閉型 ，三個傳感器 作串聯連接，在攝氏 140℃時斷開，滿足過載保護的要求。

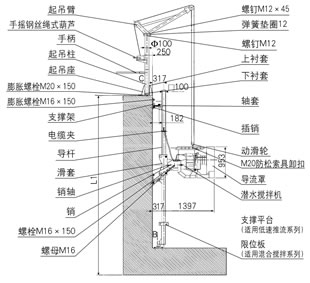

m.安裝提升系統

安裝系統包括導軌、提拉繩，并配有臂式起吊架和手搖式卷升裝置。提拉繩采用鋼絲繩需滿足攪拌器起吊重量 1.5 倍以上強度要求， 并滿足使用相關規定要求。

*(5) 主要材料

殼體           優質鑄鐵 GG25 或不銹鋼 304 或更好

螺旋槳         不銹鋼 316Ti

導流環         不銹鋼 304 或更好

軸              不銹鋼 0Cr17Ni12Mo2(316)或 ASTM420

機械密封        碳化鎢或碳化硅

螺栓、螺母、墊圈  不銹鋼 316

導軌                 不銹鋼 0Cr19Ni9(304)

提拉繩              不銹鋼 0.0Cr17Ni12Mo2(316)

臂式起吊架      不銹鋼 0Cr19Ni9(304)

(6)  防腐蝕

潛水攪拌機的全部材料適用于污水廠的腐蝕環境，對未經保護或非防腐 性材料，應按行業標準進行除銹處理和涂防銹漆。

(7)  控制系統

潛水攪拌機的啟動控制裝置集中安裝在厭氧水解池成套 MCC 柜內，均采用直接啟動。提供潛水攪拌機的控制原理圖，現場控制柜廠的控制二次接線圖需進行審核并提供書面確認函?？刂圃韴D中所提供的外接信號不能少于設備清單中所列信號要求。同時每臺潛水攪拌機現場設置1臺接線按鈕箱，共4臺，接線按鈕箱防護等級 IP65 。控制柜面板上為每臺潛水?dāng)嚢铏C(jī)電機專用保護器，一、二次接線端子，急停、 開、停按鈕，運行、停止、故障信號燈，就地/遠方轉換開關。每臺潛水?dāng)嚢铏C(jī)配備用于潛水電機特殊保護的報警和故障跳閘。潛水攪拌機綜合保護器由江蘇杜安環保供貨，安裝在現場接線按鈕箱內，并向現場控制柜上傳故障信號（數字信 號）， 由雙方共同調試。杜安環保保證潛水推攪拌機保護控制器傳輸信號的可靠性。

接線按鈕箱至設備的動力控制電纜配套供應。配套線纜長度為標配10米或根據現場安裝環境決定，滿足工程要求。含接線按鈕箱、配套電纜及相關輔材。

其他詳細技術要求參見《與機械設備配套的電氣控制箱（柜） 專用技術規 范》。

操作方式為就地手動控制和 PLC自動控制二種方式。另外具備向PLC傳輸狀態顯示信號并接受 PLC 輸出控制信號的接口。

檢查及驗收：

杜安環保每臺潛水?dāng)嚢铏C(jī)出廠前都做以下試驗（不限于此）：

外觀檢驗；

潛水?dāng)嚢铏C(jī)的運行狀態試驗；

潛水電機內腔的氣壓試驗；

潛水電機各項指標的測定。

潛水?dāng)嚢铏C(jī)中承受工作壓力的零部件均進行歷時 3min 的水壓試驗而無滲漏，

試驗壓力為1.5 倍的工作壓力，但不低于0.2MPa。

現場調試及驗收工作：

現場設備安裝后，潛水?dāng)嚢铏C(jī)進行清水和排泥水運行試驗，檢測性能參數，確保設備符合技術要求，運行過程中滿足：電機電流不超過額定電流；潛水?dāng)嚢铏C(jī)運行平穩無異常聲響和振動；所有密封部位無漏油漏水現象；潛水?dāng)嚢铏C(jī)在導桿上滑行無卡滯現象, 導軌及吊架不變形。
