MBR填料專用推流機使用說明書


 MBR填料專用推流機技術要求

1型式

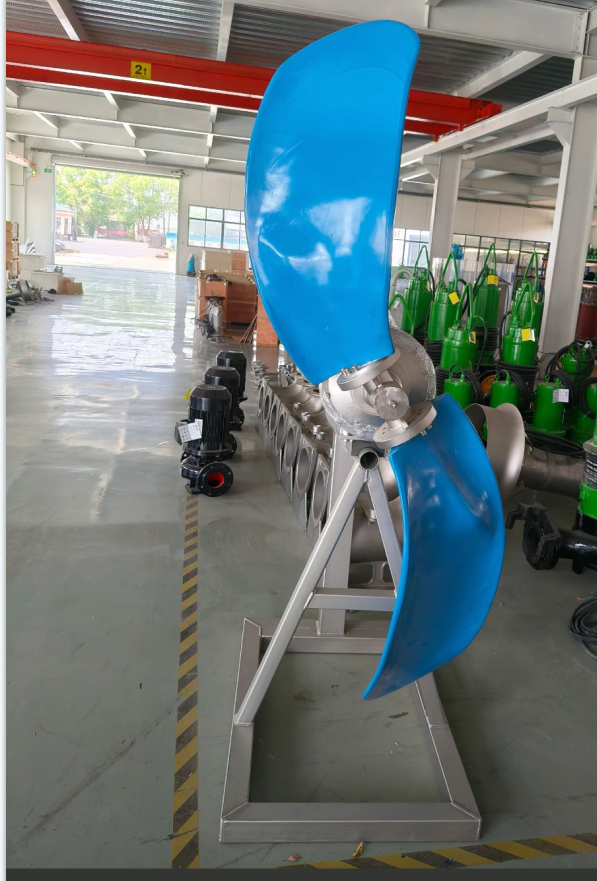

雙葉片低速潛水推流器。

技術說明：

1． MBR填料專用推流機工作時要求污泥不發生沉降。要求構筑物內不允許有死角存在。

2．推流器工作時要求距離池底300mm處的水平流速不低于0.3m/s，達到充分攪拌并防止發生沉淀。要求構筑物內不允許有死角存在。設備制造商，應對在水池平均流速在0.3m/s時的水池阻力和推流器推力進行計算并提供推流器設備的詳細選型報告。該報告至少包括：推流器型號規格、數量、額定推力、合計推力、工藝要求推力以及制造商對水平流速不低于0.3m/s的保證等。

3．潛水推流器的設計制造及供貨符合ISO、IEC、GB、ZBJ標準或一般技術規定條款所列的其它等效標準，所采用等效標準須取得用戶的認可。

4．潛水推流器設備數量和設備性能參數必須滿足參數表的要求，如技術描述與參數表有沖突的地方，以參數表為準。

5.。時需對池體進行流場分析，并提供 “流體（污水）流場分析軟件”生成的“彩色溝體流場圖（CFD）”（不同顏色表示流速分布梯度）。

3主要結構

1．MBR填料專用推流機的設計

 MBR填料專用推流機能處理污水?？缮舷律担奖愕囊苿?，檢查或維修無需人員進入水池?；袟U支架作為推流器整體部件之一，推流器全部的重量受力在一個支架上，并且支架可承受推流器形成的推力。推流器、安裝附件和潛水電纜在20米水深無水泄損失，可連續潛水。

2． MBR填料專用推流機的構造

 MBR填料專用推流機具有齒輪箱，封閉式連接且潛水型。所有部件，包括電機和齒輪箱，都應能夠在水下連續運行。除底座和葉片外，主要部件應為鑄鐵，表面光滑，無氣泡或其它不規則。所有的螺母、螺釘和墊圈為AISI 304不銹鋼或更好的材質。

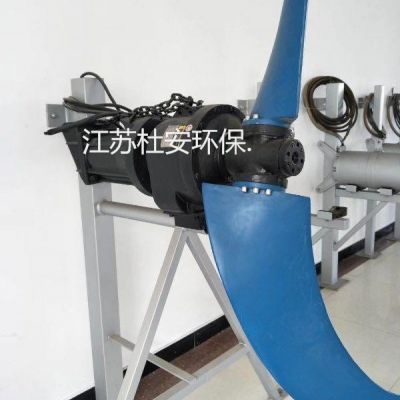

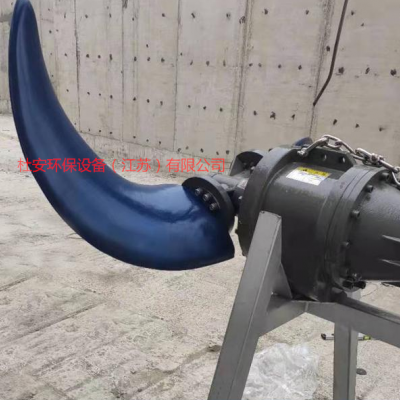

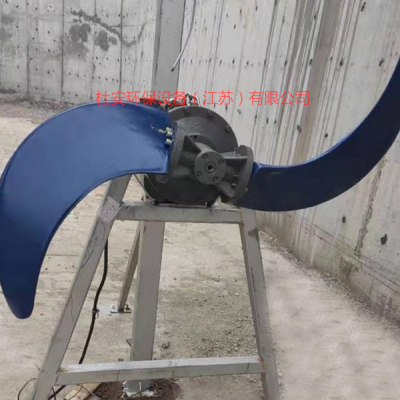

3. 螺旋漿

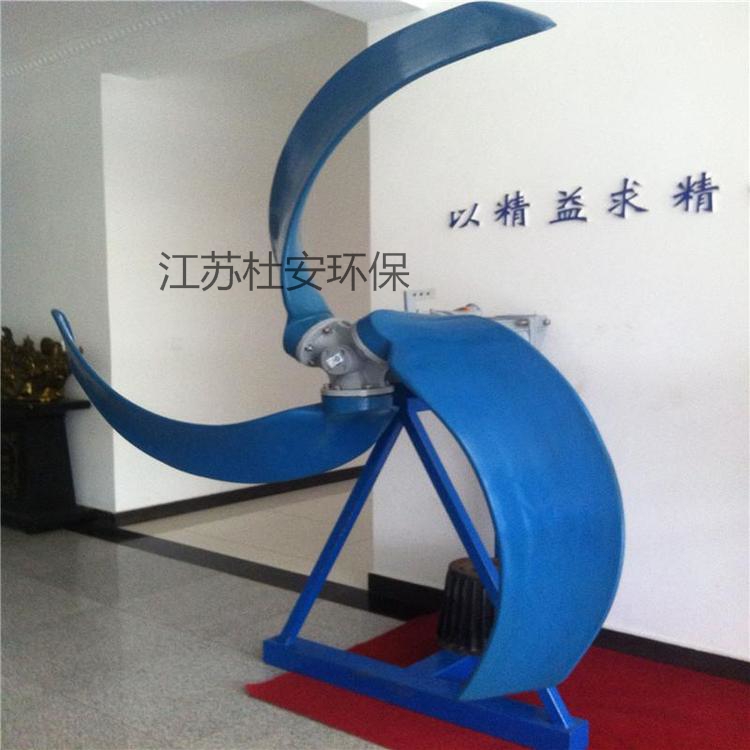

 MBR填料專用推流機的螺旋槳設計成自清潔、無堵塞的形式，整體鑄造兩片葉片式或者三葉片式。螺旋槳為適應水的流態優化設計，可防止污水中纖維物的纏繞。葉輪上應采用橡膠保護環來保護機械密封，防止污物進入機械密封腔。

從剛性和耐磨壽命的角度考慮，推流器槳葉采用玻璃纖維強化聚氨酯復合材料或以上材質。

螺旋槳與輪轂為整體澆鑄式，用螺栓組和定位銷與軸進行牢固的、防松動的連接。

螺旋槳和輪轂整體在工廠內經過G6.3級動平衡檢驗合格。

4．潛水電機

電機為鼠籠式感應電機，殼式設計，裝在一個充氣、水密的腔室內。定子繞組和定子線應絕緣以抗潮，絕緣等級為F級及以上。電機應設計成可連續處理40°C的攪拌介質，并能夠在間隔均勻的情況下每小時能起動10次。熱敏開關設定在125°C時打開，95°C時關閉，并嵌在定子線圈中對每相繞組的溫度進行監控。這些熱敏開關應與外部的電機過載保護配合使用并作為后者的補充，并應與電控柜相連。

5．冷卻系統

電機能被周圍攪拌介質充分冷卻。

6．電纜和電纜密封

電纜采用潛水、柔性電纜，絕緣等級F級。電機配有用于控制和動力的水下型電纜，為同一根電纜，每根電纜芯線單獨進口。電纜能在水下30米處連續使用而不失去其防水性能，電機的電纜進口密封性能良好，能最大限度地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜進口也不會有濕氣或水進入電機和接線盒。

電纜芯采用鍍鋅銅線，外用乙丙烯橡膠絕緣，外層用氯丁橡膠套保護。

電纜必須采用電纜網兜來固定安裝，以免在運行中因頻繁晃動而損壞。

7．軸和軸承

軸承能同時承受軸向和徑向力，以及對軸定位。為耐磨、油脂潤滑軸承，與介質隔離，所有軸承的設計壽命較小為100,000小時。

8. 齒輪單元

齒輪箱為一個配有高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱。電機軸應備有一個一體化的傳動齒輪。含有一級傳動齒輪的齒輪箱的中間軸應與電機軸的傳動齒輪緊密配合。中間軸應在兩個滾柱軸承中轉動并含有一個二級傳動齒輪。葉輪軸包含二級傳動齒輪并在一個單列和一個雙列角觸滾珠軸承中旋轉。所有軸承具有至少50,000小時的設計壽命。

9．機械密封

介質端軸封應為機械密封。密封不需要維護和調整，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。密封面材質為碳化硅或碳化鎢。

每臺MBR填料專用推流機的軸密封系統有一個油室，油室從設計上能防止油過滿和留有油膨脹的空間，帶有防漏密封的注油孔和檢查孔當是很容易從外部檢查密封是否泄漏。機械密封設計壽命較少25,000小時。

10．保護

繞組溫度保護：所有的電機中每相繞組都應連接熱敏開關，并串連。

電機泄漏保護：在電機室設置電極式濕度傳感器來探測定子室中的水。當泄漏傳感器動作時，使得電機停止并報警。

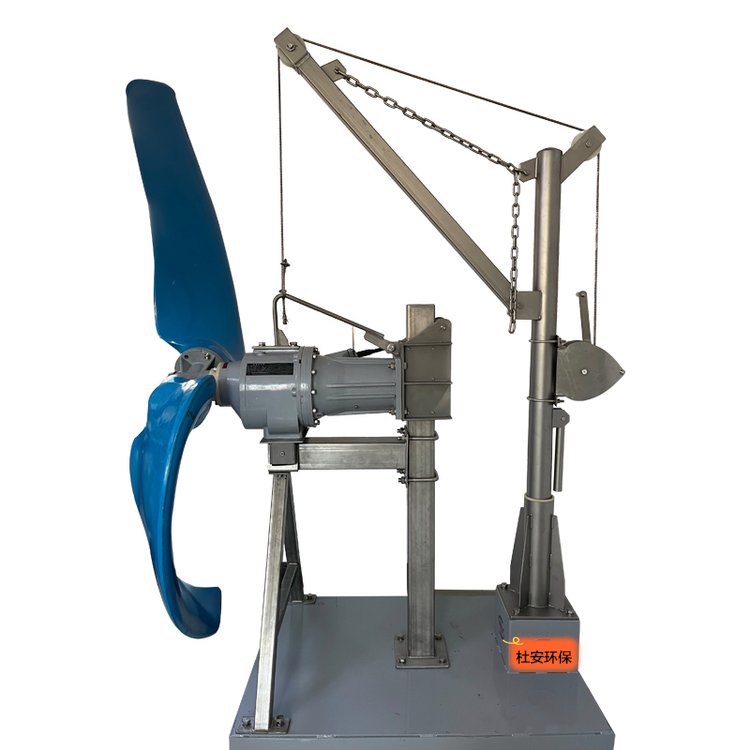

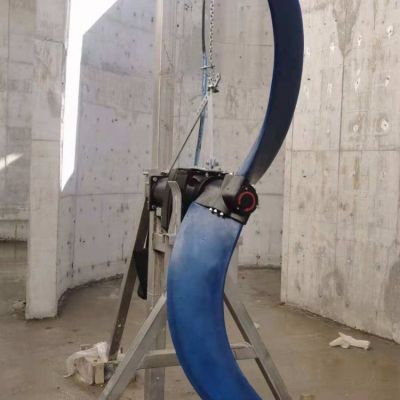

11．安裝提升系統

安裝系統包括不銹鋼基座、導軌，并配有可移動的起吊懸臂和專用的提升裝置；起吊設備將提升裝置沿導桿滑下便可以自動和攪拌器上的吊環扣住，配套的起吊葫蘆提升低速推流器。

臂式起吊支架由ASTM304不銹鋼型鋼制造，采用可拆卸結構形式，由人工插入支架座即可進行推流器的起吊。支架座與土建采用復合化學螺栓固定。


       MBR填料專用推流機電氣控制系統說明：

（1）控制箱結構

控制箱室外支架式安裝（帶觀察窗）

控制箱要求前檢修，前開門

電纜進出線為下進，下出線方式

盤內塑料元件無鹵素，CFC，阻燃，自熄

盤體材質：ASTM304不銹鋼

防護等級：IP55

(1) 江蘇杜安環保生產的潛水推進器需與現有推進器電氣控制回路、保護回路、耦合裝置配套，確保與現有設備的無縫互換。

(2) 江蘇杜安環保推流器備件套裝適用于所供設備，備件套裝的安裝、使用無需對設備進行任何改造。

(3) 江蘇杜安環保提供低速潛水推流器至現有設備現場控制柜/控制箱的動力、控制電纜與線纜，并提供電纜吊掛網兜。

(4) 潛水推流器相應的技術文件和圖紙資料。

(5) 江蘇杜安環保負責所供貨物的運輸、安裝、驗收及售后服務等。
