A、污泥回流泵的設計：

生化缺氧池間歇回流泵QJB-W4/12能處理污水和回流污泥。潛水回流泵可上下升降，方便的移動，檢查或維修無需人員進入濕井?；袟U支架作為水泵整體部件之一。潛水回流泵全部的重量受力在一個支架上，并且支架可承受水泵形成的推力。水泵、附件和電纜在10米水深無泄漏損失，可連續潛水運行。

生化缺氧池間歇回流泵QJB-W4/12為成套裝置，包括主機設備、安裝系統和起吊裝置。安裝系統由方鋼導桿、頂部固定件和底部連接法蘭等組成，可自由調整回流泵的提升和下降，并可在不排空水池的情況下拆卸和安裝回流泵。回流泵裝在一個可在導桿上滑動的支架上作為一個整體，該支架能夠承受回流泵的整個重量和運行所產生的所有推力。導流環與穿墻管連接的一面設置有法蘭和自耦卡口。連接法蘭焊接在池壁的穿墻管上，包括在回流泵自動就位時起連接作用的自耦裝置，以及固定導軌的插座。回流泵能在導軌引導下從池頂與連接法蘭之間自由滑動，下降到位后通過導流環上的自耦卡口和連接法蘭的自耦裝置，自動穩固地與穿墻管連接。

導流環與連接法蘭的密封為金屬與金屬之間的連接，依靠泵的自重壓緊。整個回流泵包括支架的重量，以及運行所產生的推力和振動全部由穿墻管承擔?；亓鞅煤椭Ъ艿娜魏尾糠志恢苯优c池底接觸或放在池底的支座上。

起吊裝置為可移動式，起吊裝置安裝在導軌系統的頂部固定件上，含有專用起吊鉤、提升鏈和卷揚機。升降裝置內配置有雙向制動裝置。每臺回流泵提供電纜拉緊件和電纜夾，防止攪拌水流的波動而引起電纜破壞。安裝支架和起吊裝置的起吊臂均為AISI304不銹鋼材質。提升鏈為不銹鋼AISI316材質。地腳螺栓采用化學螺栓，以保證回流泵安裝系統能夠牢固而耐久的安裝。潛水回流泵適應于市政污水的腐蝕環境?；亓鞅媚軌蛟谌]條件下連續工作。同時能夠適應連續運行、間歇運行(每小時較多啟動次數能達到20次)和長期停止?fàn)顟B(tài)后恢復運行的工作狀況。

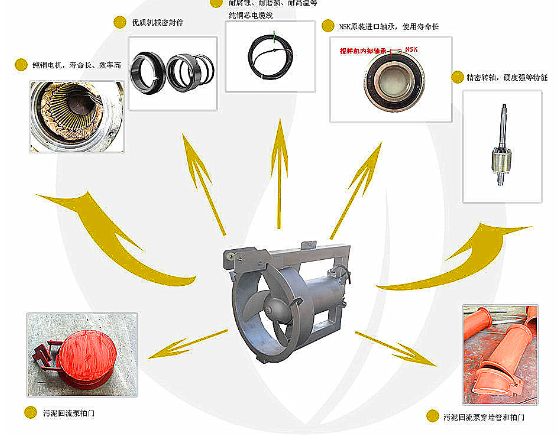

B、生化缺氧池間歇回流泵QJB-W4/12的構造：

生化缺氧池間歇回流泵為潛水型整體設計，封閉式連接?；亓鞅盟械慕M件包括電機和齒輪箱都能夠在水下連續運轉?；亓鞅寐菪龢蓾撍姍C(jī)通過齒輪減速驅動。轉動頭部呈流線錐型，結構緊湊。回流泵帶導流環與穿墻管法蘭連接。除支架和葉片外，回流泵與液體接觸的主要部件為灰口鑄鐵，DIN 1691 GG25，表面平整，無砂眼、氣孔或其它缺陷。殼體厚度足以承受水壓等荷載。所有的螺母、螺釘和墊圈均為AISI 316不銹鋼?；亓鞅迷谛枰苊芊獾呐R界接觸面上為機械加工面，采用金屬與金屬接觸，并采用晴橡膠O形圈?；亓鞅眉捌涓郊碗娎|，均能夠連續浸沒在較大深度為20米的水下而不會損失其水密性。

生化缺氧池間歇回流泵外部所有與液體接觸的鑄鐵表面應用高等級環氧防腐涂料體系保護，較小厚度320μ。

C、冷卻系統：

電機能被周圍攪拌介質充分冷卻。

D、電纜進線密封：

電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜配備單獨可靠的電纜進口。電纜的尺寸符合行業標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。電纜接入接線室使用可重復使用的雙道壓縮橡膠套密封，可保證電纜的快速更換。電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾將電纜固定在電纜拉緊件上，避免受水流沖擊晃動，且不會在起吊時鉤住。

電機和電纜均能在較大20米淹深下連續使用而不失去其防水性能。

E、齒輪箱及電機

生化缺氧池間歇回流泵QJB-W4/12通過高效的行星齒輪箱傳動。齒輪箱體與回流泵殼體成為一體，為流線錐形，表面與輪轂和電機殼平滑過渡，從而保證高度穩定性和良好的水力特性，提高回流泵整體效率。齒輪箱內配備高精度、高效率、低負載的單極行星齒輪，齒輪齒由高耐磨合金鋼制成。齒輪箱內充油以潤滑和冷卻，并減少泄漏的影響。

設計使用壽命不低于100,000小時。

多極電機直接連接形成螺旋槳轉速設計不被接收。

潛水電機是三相鼠籠式感應電機。電機的防護等級為IEC IP68級，絕緣等級為F級，155℃。潛水回流泵所配電機的額定功率保證回流泵在使用中不會發生過載。電機每小時啟動次數20次。電機軸和轉子經動、靜平衡測試合格。電機設計用于在較高40℃(104F)環境下工作，能夠浸入和連續泵送較高為40℃的液體，并且定子繞組的平均溫升不超過80℃。為監控每相繞阻上的溫度，在每相定子繞組線圈中裝有熱敏開關，熱敏開關的設定打開溫度為130℃，并接至控制柜，與控制繼電器連接。

電機和電纜均能夠在較大20米淹深下連續使用而不失去其防水性能（符合IP68防護等級）。潛水電機能夠被周圍泵送介質充分冷卻，而不依賴?yán)鋮s套或外部冷卻系統。

F、軸承

潛水回流泵的電機軸由兩個球軸承支撐，螺旋槳軸由兩個圓錐滾柱軸承支撐，所有軸承采用長期脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。所有軸承的設計壽命較小為100,000 小時。

G、機械密封

在生化缺氧池間歇回流泵QJB-W4/12齒輪箱和輪轂之間配備有一個機械密封和兩個徑向密封環，徑向密封環置于青銅套管上，能對機械密封提供額外的保護，且方便更換。軸封系統包括一個密封油腔，機械密封安裝于油腔中并在其中運行。電機室和齒輪箱之間也同樣安裝有一對徑向密封環。機械密封為免維護的，并且在不影響密封功能的情況下，可以順時針或逆時針轉動。機械密封采用碳化硅材料，具有良好的機械強度和抵抗熱沖擊特點，介質酸堿度范圍在4-10之間。

機械密封的設計使用壽命不行25,000小時。

H、生化缺氧池間歇回流泵轉子軸

電機軸和螺旋槳軸通過齒輪箱聯接。軸由耐磨不銹鋼制造，螺旋槳軸和電機軸均能承受所有軸向和徑向荷載。螺旋槳軸受機械密封、O形圈和徑向密封充分保護，與攪拌介質充分隔離，防止了腐蝕的發生，不接受直連形式。

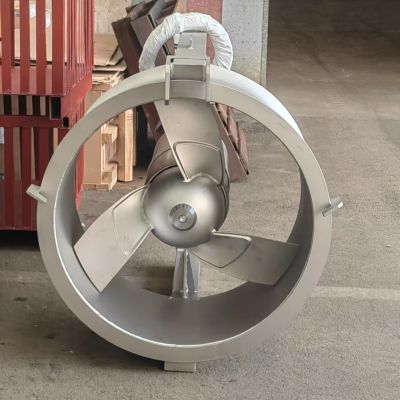

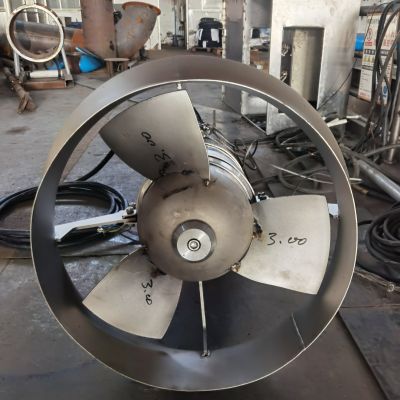

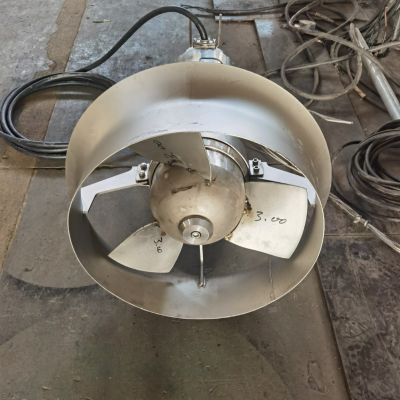

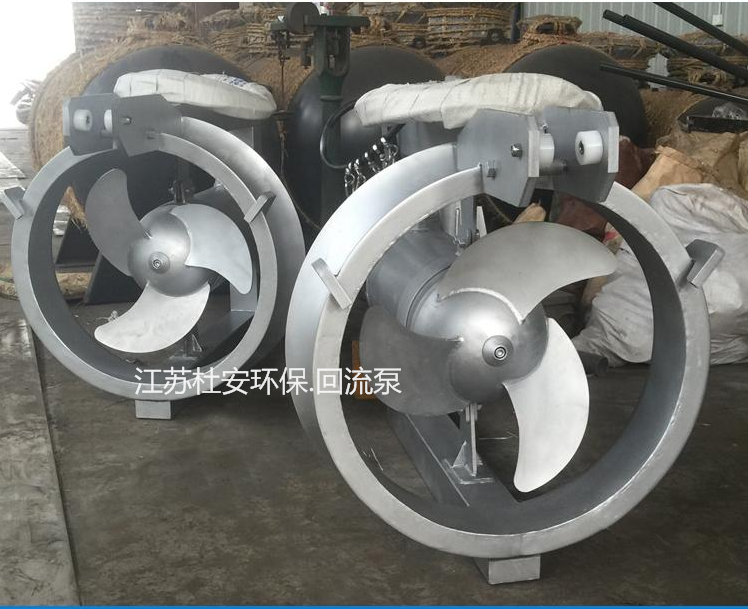

I、螺旋槳

螺旋槳為三葉片式，與輪轂整體鑄造，材質為AISI316Ti，設計用于處理常規污水。采用水力平衡的無纏繞自清潔設計。螺旋槳具有高效的水力性能。螺旋槳葉輪采用單鍵栓固定在軸的端部，采用保護帽進行密封，并應使用鎖定墊圈系統。

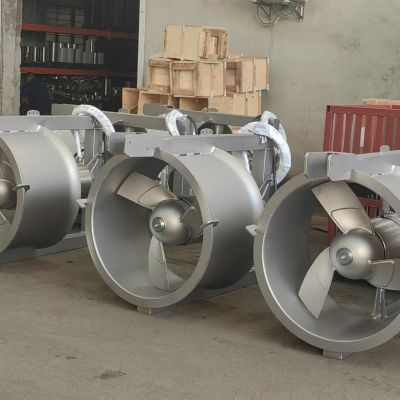

J、導流環

生化缺氧池間歇回流泵QJB-W4/12的螺旋槳葉輪周圍 360度 范圍內裝配有一圈導流環。導流環與穿墻管連接的一面設有法蘭和自耦卡口。導流環材質為不銹鋼AISI304。

K、電機保護

所有的電機中每相繞組都連接熱敏開關，并串連。熱敏開關在 130℃ 時動作， 電機停止轉動并報警。

生化缺氧池間歇回流泵QJB-W4/12設置有泄漏傳感器以探測密封油腔內的泄漏情況，防止水漏入電機造成損壞。泄漏傳感器為電極式傳感器，信號能夠被專用保護繼電器監測并在電機進水時發出報警信號。

生化缺氧池間歇回流泵QJB-W4/12專用保護繼電器接受泄漏傳感器的報警信號，并輸出故障跳閘接點，以便自動切斷電機電源停止電機?；亓鞅脤Ｓ帽Ｗo(hù)繼電器安裝于就地控制箱內，其電源要求為AC220


      生化缺氧池間歇回流泵QJB-W4/12的出廠檢查和試驗：

1.從工廠發貨前，業主有權檢查和測試本規范的所有設備和材料。

2.發貨前，及時書面通知業主，以讓他們安排檢查。

3江蘇杜安環保給業主配備檢查和測試所需的設施，包括人工，應留有足夠的時間進行檢查和測試。

4.所有材料和設備都按照業主的要求檢查和試驗。應預料到由于材料和設備的檢查和測試可能會延誤時間。

5.江蘇杜安環保售后代表應進行現場服務，以便進行安裝檢查和設備試運行。

6.在安裝工作和試驗準備工作完成以后，方能開始進行現場試驗。
