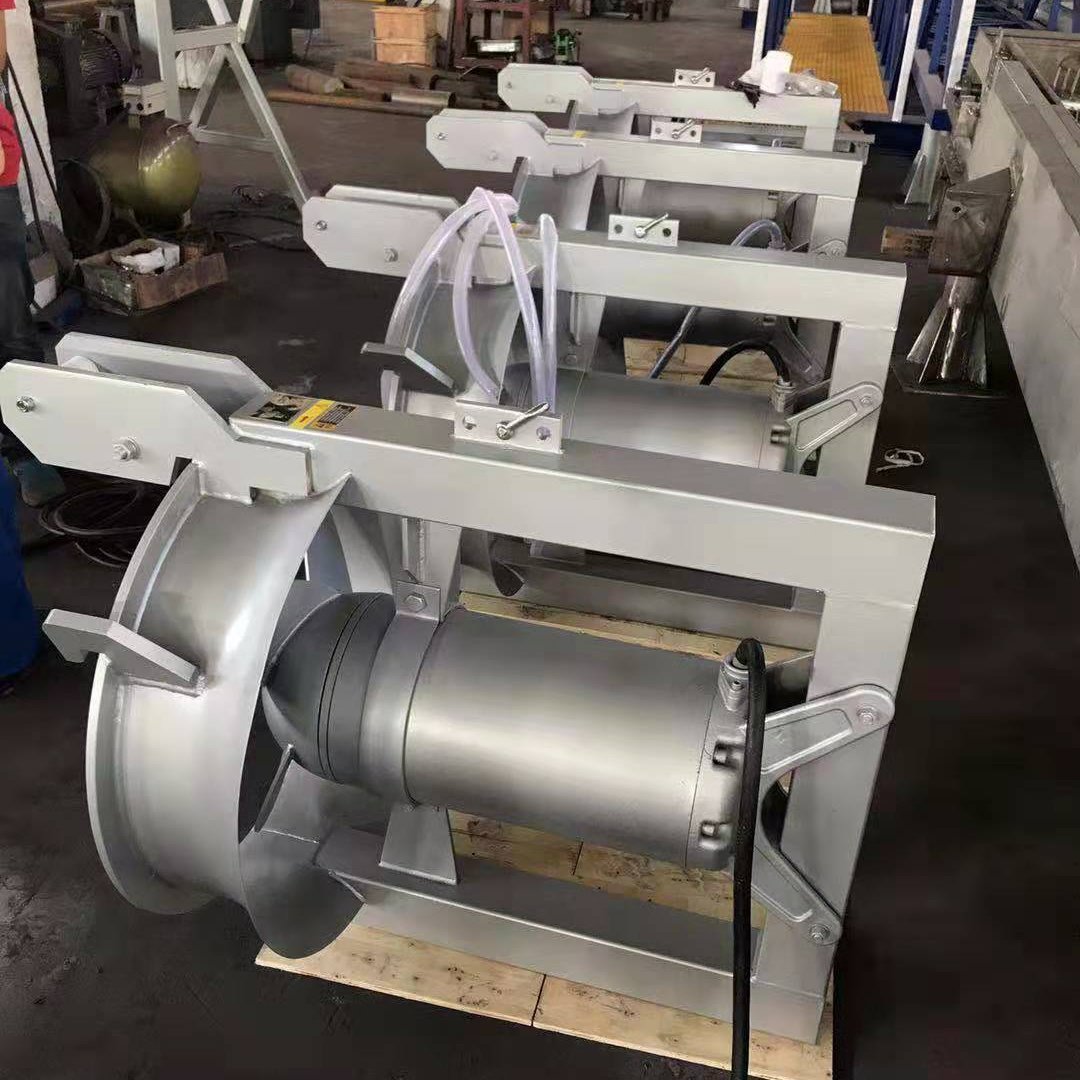

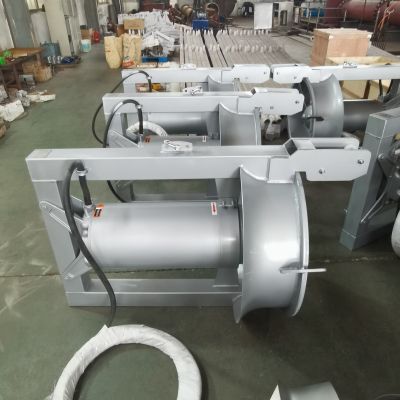

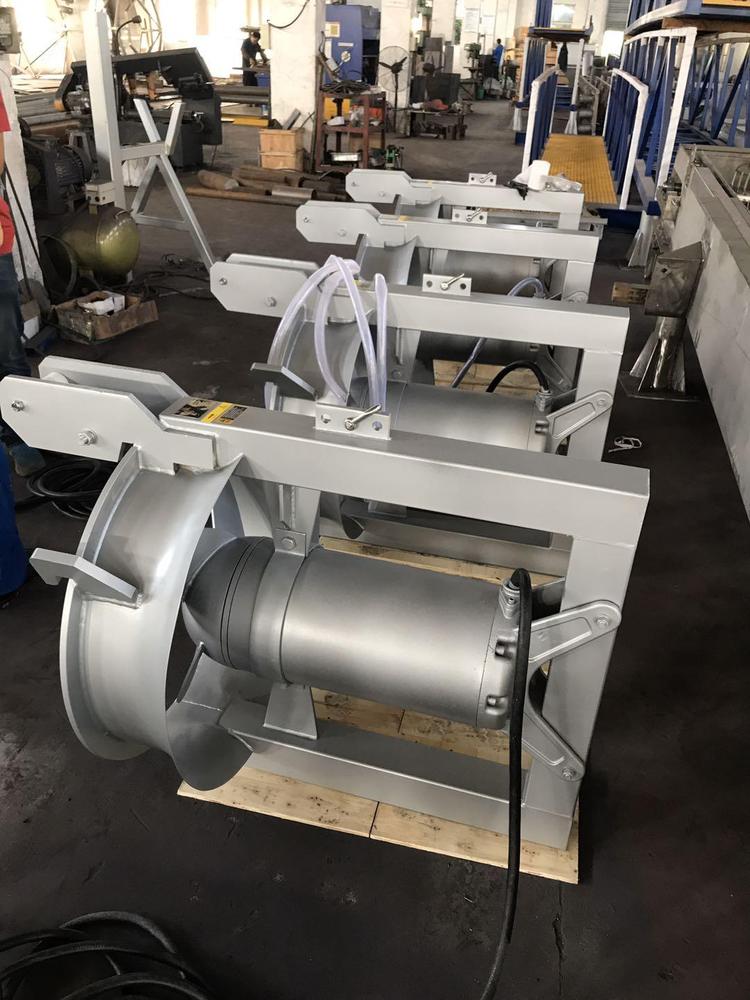

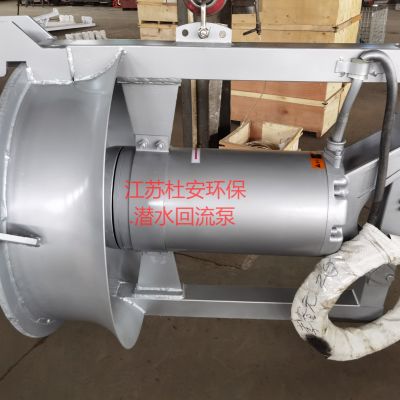

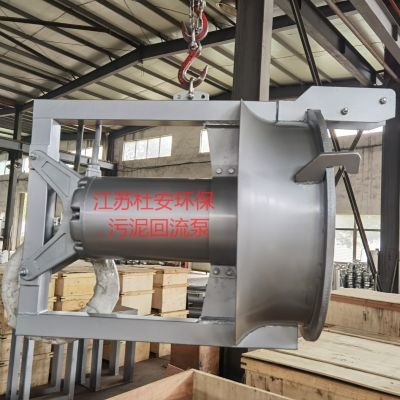

QJB-W5生物池內回流泵污泥泵


1、設備名稱 ：　　 生物池內回流泵污泥泵

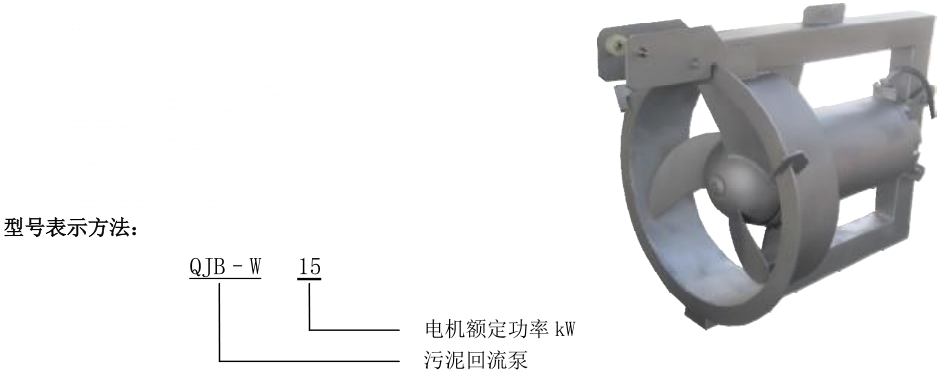

2、設備型號：        QJB-W4/6            QJB-W5

3、主要技術參數

4、適用范圍

潛水回流泵在下列條件下能正常連續運行

4.1 海拔不超過1000m；

4.2 較高介質溫度不超過40OC；

4.3 介質的PH值在5-9之間；

4.4 液體密度不超過1150kg/m3；

4.5 長期潛水運行，潛水深度一般不超過20m；

5、構造及工作原理

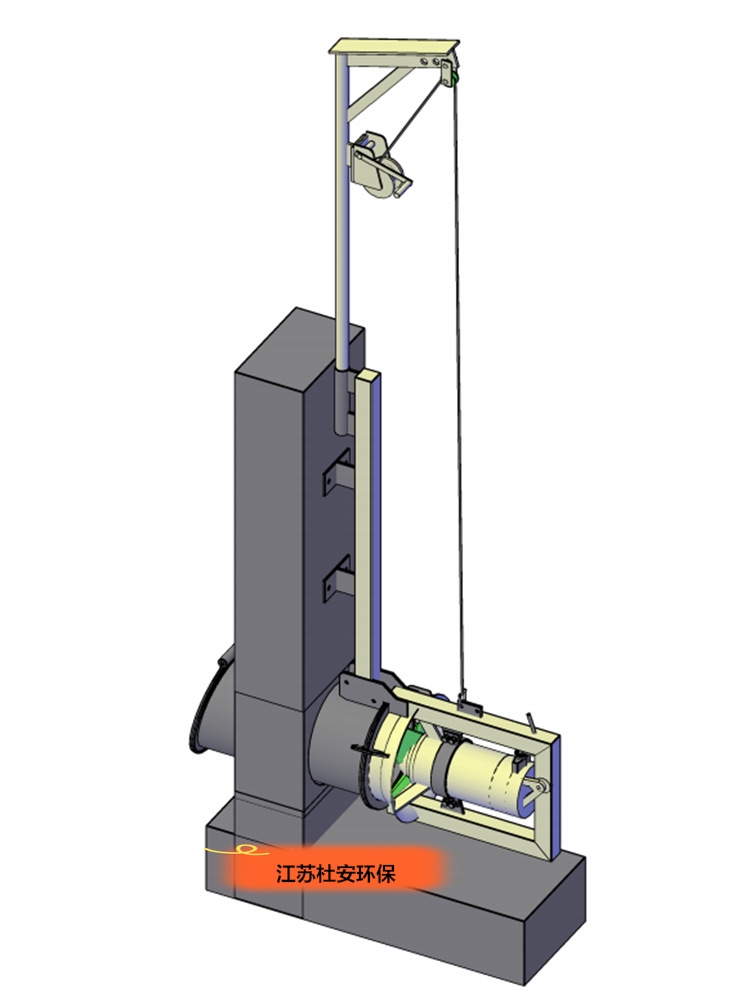

5.1 潛水回流泵由葉輪、潛水電機、導流罩、穿墻管、拍門、安裝提升導桿、起吊鋼繩、水下電纜、起吊架和手搖升降裝置、角度轉向裝置、現場控制柜等組成。

5.2 潛水回流泵轉動平衡自如，無卡死、停滯、振動等現象；

5.3 潛水回流泵作密封氣壓實驗，實驗壓力為0.3MPa，歷時5分鐘無泄漏現象；

5.4 潛水回流泵采用雙機械密封結構和唇形密封組成動密封系統，機械密封25000小時內可靠運行不更換；

5.5 潛水回流泵在全浸沒和潛水電機露出液面的條件下能連續工作，同時能保證在間隙運行和長期停止運行的情況下，一經開機仍能正常運行。

5.6 潛水回流泵引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度12m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

5.7 潛水回流泵其表面光亮，無污損、碰傷、裂痕等現象；

5.8 潛水回流泵的油室內有足夠的空間來容納因溫差引起的膨脹，并設有密封泄漏保護裝置；

5.9 潛水回流泵引出電纜中雙色線（黃/綠）規定為接地線。接地標志明顯，在使用期內不易磨滅；

5.10 潛水回流泵葉輪及轉子采用動平衡試驗，平衡精度為G6.3；

5.11 潛水回流泵定子繞組內及上下軸承位置設有熱保護開關，定子腔內設有密封泄漏保護裝置。

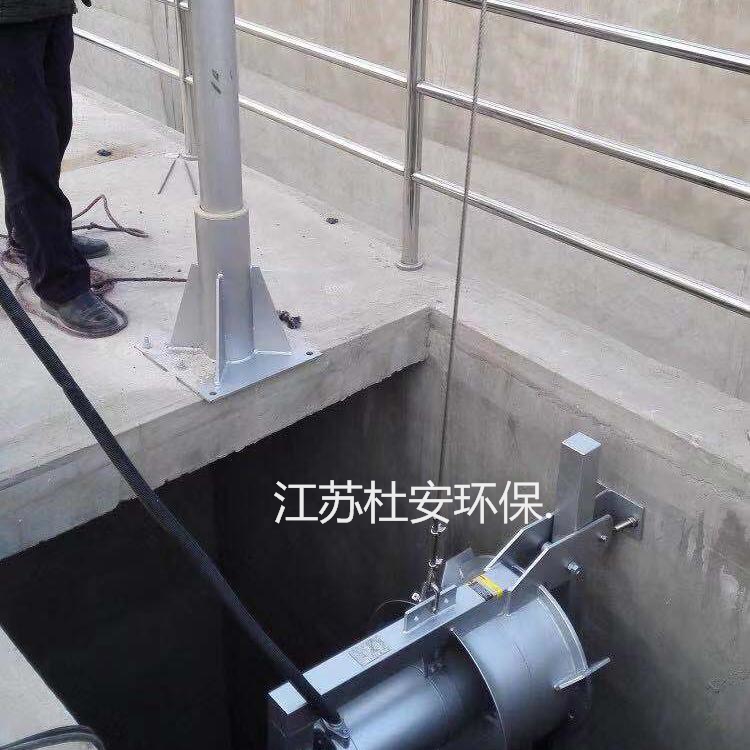

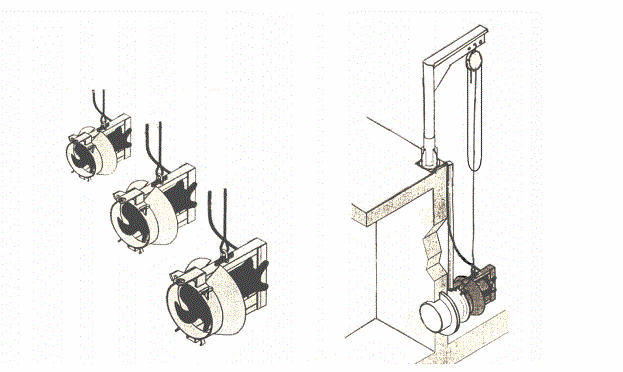

5.12 潛水回流泵的安裝導桿能自由轉動、升降、調節各種角度，提升和安裝攪拌機也不必要把池子放空。

       6、使用壽命

潛水回流泵在規定的條件下，平均運行時間不小于10000小時，

整機使用壽命不小于20年。

7、結構設計

7.1 葉輪

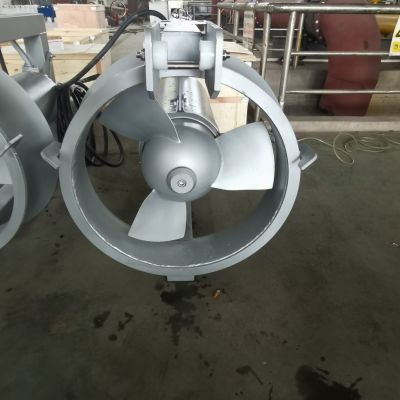

采用后掠式反扭曲曲線設計，用不銹鋼材料制造，經過動平衡實驗和精心加工，能高效率地傳遞電機輸出功率。為使葉輪避免阻塞結渣，為防止在運轉時葉輪與軸產生松動，在葉輪固定結構上采用內部鎖定裝置。

7.2 電機

潛水回流泵的電機與葉輪是直聯式的，其繞組的絕緣等級為F等級，較大工作溫度可達155OC，電機在較大載荷下不會出現過載現象，電機每小時可起動15次，但時間間隔均勻。電機定子采用熱套法嵌入機殼中，無需任何定位銷釘，牢固可靠。正常情況下，電機的溫升不超過80OC。

7.3 軸承

電機軸由一個深溝球軸承、一個雙列角接觸球軸承所有軸承均為免維護軸承（NSK），設計使用壽命不低于100000小時。

7.4 軸密封

潛水回流泵有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋凹槽，以清除雜質，減少機封磨損。密封裝置材料：碳化鎢/碳化鎢。

7.5 監測系統

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關，熱敏開關在140OC動作。

電機定子腔及油室內設有泄漏檢測器，以便檢測動、靜密封泄漏情況，并適時切斷電源。

8、就地按鈕箱

可按用戶要求對每臺泵配備就地按鈕箱一個，防護等級IP65，能滿足露天長期使用的要求。

可以實現每臺設備的開、停及自保護，用戶僅需提供一外接電源。

就地按鈕箱帶有自動/手動切換開關，當切換到自動狀態時，潛水回流泵可接受來自中央控制室PLC送來的開、停命令；當切換到手動時，可就地手動控制開、停。

按鈕箱可實現設備的自保護，具有超溫和泄漏保護功能，并可向中央控制室發送信號，報警停機。

當每臺潛水回流泵發生任何一種超溫和泄漏情況時，可向中央控制室PLC送出一個總的故障信號，其故障信號的類別能在就地控制箱上通過報警指示燈的形式體現。

按鈕箱可向中央控制室PLC送出設備的開、停狀態信號。

       9、主要材料

主機外殼                                  不銹鋼304

軸                                             不銹鋼420

葉輪                                        不銹鋼304

導流罩                                     不銹鋼304

穿墻管及拍門           　　　      不銹鋼304

導桿、鋼絲繩、吊環                 不銹鋼304

起吊裝置、轉向裝置                 不銹鋼 304

螺母、螺栓等緊固件                 不銹鋼316

機械密封                             碳化鎢/碳化鎢

控制柜　　　　　　　　　　不銹鋼304

10、配套范圍

裝配完整的QJB-W5生物池內回流泵污泥泵主機；

配套導軌、支架、起吊裝置、穿墻管、拍門、鋼絲繩、連接附件、螺栓等緊固件等；

現場不銹鋼304電控箱；一控一、直接啟動、室外安裝、帶立柱、雙開門設計、正泰元器件、

預留PLC中控信號端口，可配變頻器使用?？膳渥冾l器使用。
