杜安環保QJB7.5/4-2500/36潛水推流器出廠檢測報告

      潛水推流器用途：

用于生物處理池中進行低速攪拌，以使池中泥水充分混合又不致產生充氧作用。

技術性能描述：

潛水推流器轉動平衡自如，保證無卡死，停滯，振動等現象；

潛水推流器出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

潛水推流器采用雙機械密封結構和唇形密封材料，機械密封保證在8000小時內可靠運行而不需更換；

潛水推流器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；

潛水推流器表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；

潛水推流器油室內設有密封泄漏保護裝置；

潛水推流器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

潛水推流器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

低速推流器可沿水平方向在120°范圍內旋轉，任意調整推流角度。

使用壽命：

潛水?dāng)囃屏髌髟谝?guī)定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于10年。

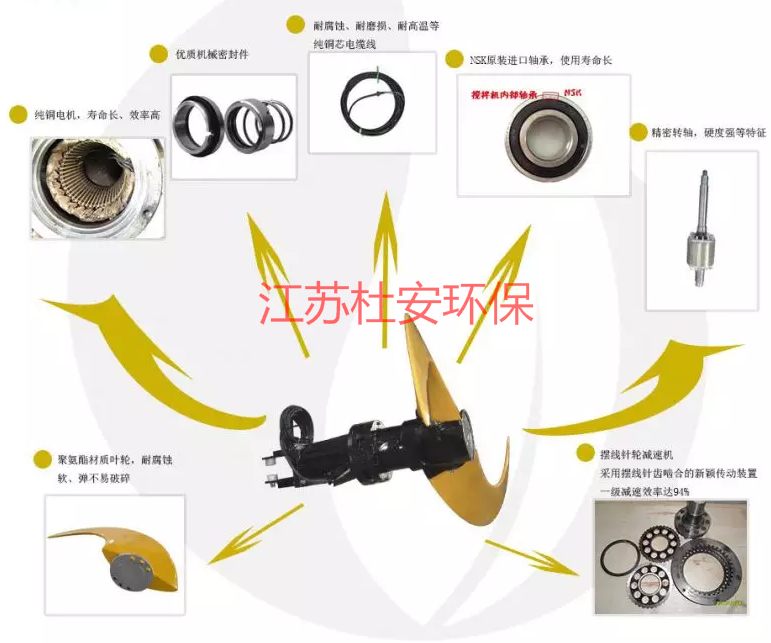

潛水推流器結構設計：

接線盒：

接線盒與周圍液體、電機部分足夠密封隔離；冷卻：電機定子由周圍的液體冷卻。

齒輪減速機：

采用行星齒輪傳動，以降低葉輪轉速，靜音且使用壽命長。

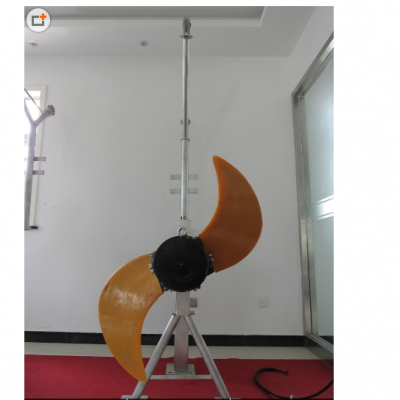

葉輪：

葉輪為雙香蕉形，用鋁合金澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有長期自動清洗性能；用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

電機：

采用全淹沒式鼠籠型感應電機，潛水電機繞組的絕緣等級為F等級，防護等級IP68。每分鐘不超過1500轉。電機能連續運轉，每小時至少能起動12次，而不引起任何有害影響。

油室：

潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

軸承：

電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水推流器軸承的運行壽命大于60000小時。

軸密封：

潛水推流器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。

機械密封：

每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。

監測系統：

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過80℃。

       控制系統：

控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。

原材料：

外殼                       GG25鑄鐵

葉輪                       復合聚胺酯

主軸                        不銹鋼

機械密封                    碳化鎢--碳化鎢

導桿                        不銹鋼

起吊支架                    不銹鋼

提升鋼索                    不銹鋼

靜密封材料                  丁晴橡膠

緊固件                      不銹鋼ASTM321

       潛水推流器配套范圍

裝配完整的潛水推流器：

全銅線圈潛水電機

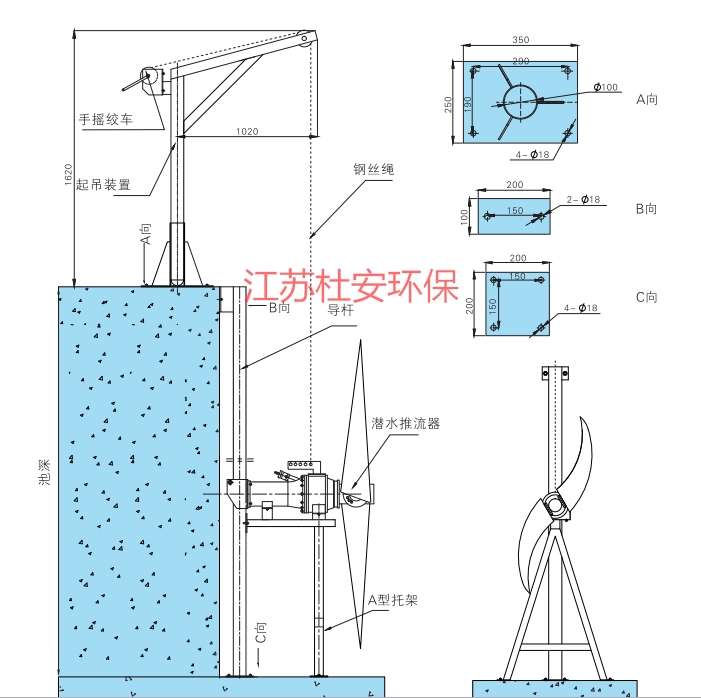

全套提升裝置、導桿、支架、鋼絲繩等

YCW型10米水下電纜、電纜夾、接線盒

推流器配套所有連接附件、地腳螺栓

潛水推流器現場控制箱

1）現場控制箱結構

控制箱室外支架式安裝（帶觀察窗）

控制箱要求前檢修，前開門

電纜進出線為下進，下出線方式

盤內塑料元件無鹵素，CFC，阻燃，自熄

盤體材質：ASTM304不銹鋼

防護等級：IP55

2）控制箱功能

現場控制箱用于控制設備的開/停，動力及信號電纜的轉接。

現場控制箱內至少包括：進線隔離開關，空氣斷路器，熱繼電器，接觸器，控制操作單元，動力及信號接線轉接端子排，故障信號轉換裝置，“急停”按鈕等元件。

設備監控單元能將設備本體檢測裝置檢測的信號轉換成一個帶轉換接點開關量輸出。

設備的手/自動轉換、運行、故障等信號可整合至PLC系統。

（3）技術參數

工作電源：AC   380V   50Hz  三相五線制

輔助電源：AC   220V   50Hz

包裝、貯運標志符合相關的規定。

.包裝箱內附下列文件：

a）裝箱清單；

b）產品合格證；

c）產品使用說明書，并包括潛水?dāng)嚢铏C(jī)、潛水推流器的工作流場圖；

d）設備安裝基礎圖、電氣原理圖。

運輸和貯存  貯存時應采取防腐、防損、防雨、防潮等措施，不允許露天存放。
