1、潛水推流器結構

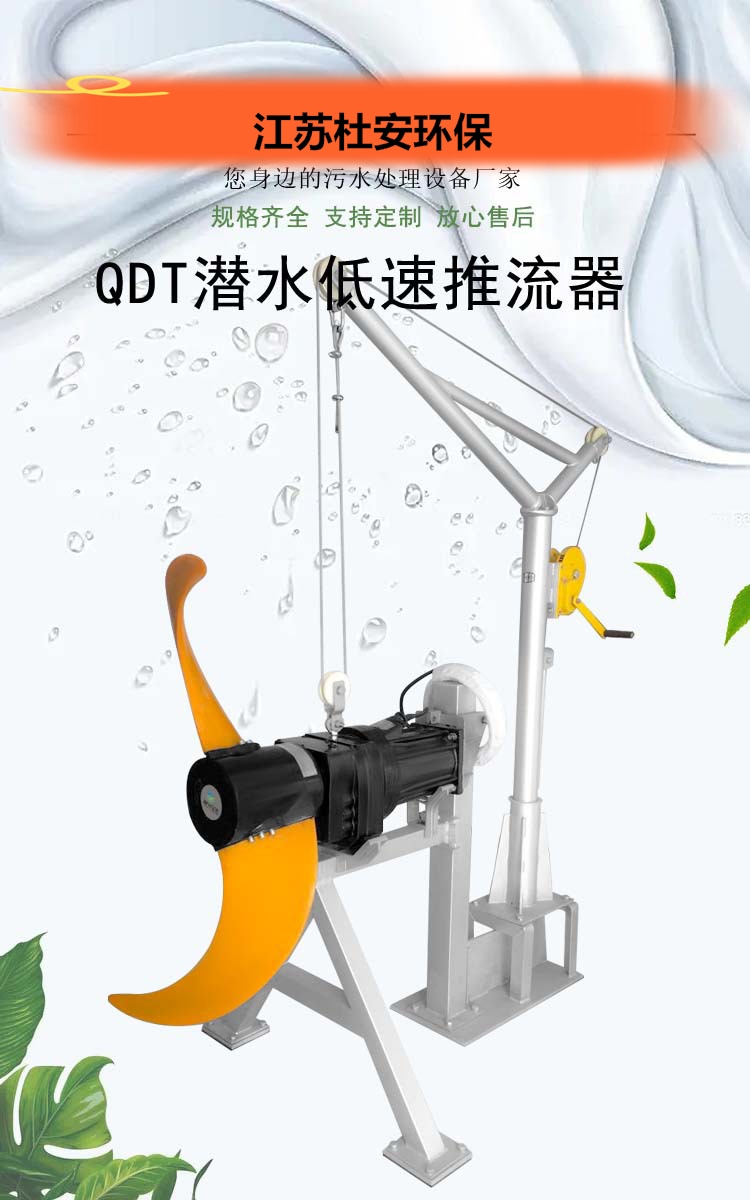

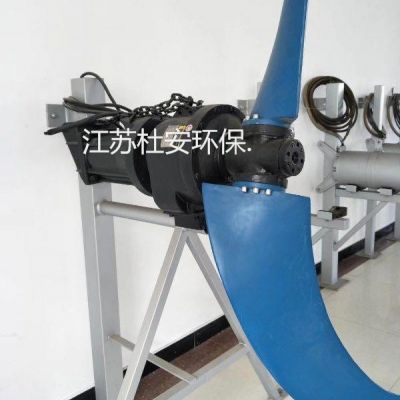

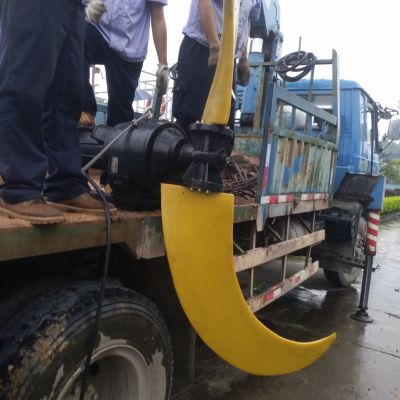

（1）推流器的構造

杜安環保QJB潛水推流器整體設計，封閉式連接，采用潛水型電機。潛水推流器所有的組件包括電機和齒輪箱都能夠在水下連續運轉。推流器螺旋槳由潛水電機通過減速齒輪驅動。轉動頭部呈流線錐型，其結構緊湊。

除支架和葉片外，推流器與液體接觸的主要部件應為灰口鑄鐵，ASTM A48 Class 35B,或 DIN 1691 GG25，表面平整，無砂眼、氣孔或其它缺陷。殼體厚度足以承受水壓等荷載。

所有的螺母、螺釘和墊圈為 AISI 316 不銹鋼。

推流器在需要水密密封的臨界接觸面上應是機械加工面，采用金屬與金屬接觸，并采用丁晴或氟化橡膠O形環，不能使用需要一定的扭力才能達到壓緊效果，并且橫截面為矩形的橡膠、紙質和化學合成物的墊片。
      不能使用二次密封復合物，橢圓形密封環、羊毛或其它裝置。低速推流器外部所有與液體接觸的鑄鐵表面都應有環氧樹脂涂層噴涂保護。


推流器及其附件和電纜，能夠連續浸沒在較大深度為20米的水下而不會損失其水密性。

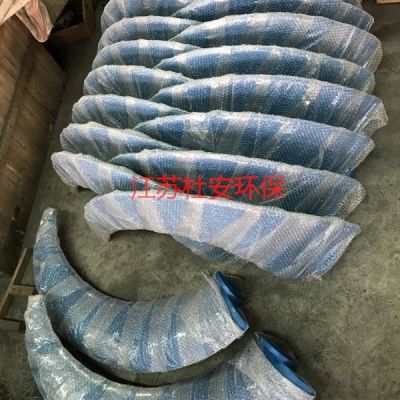

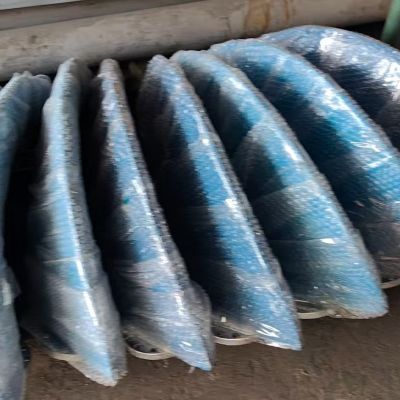

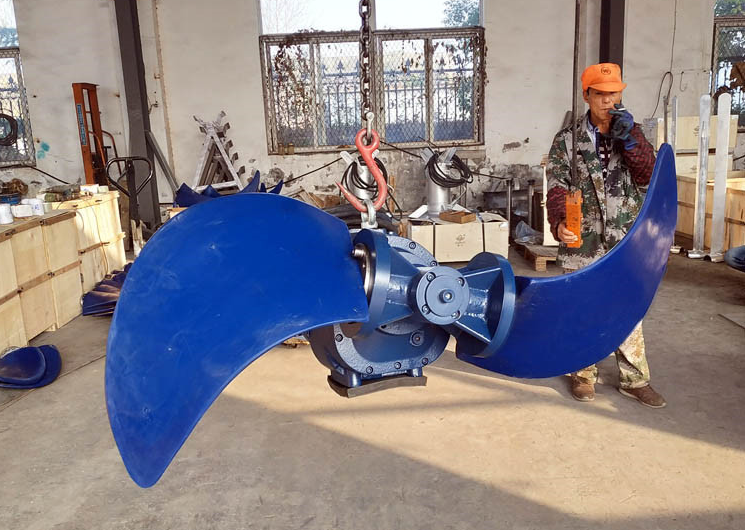

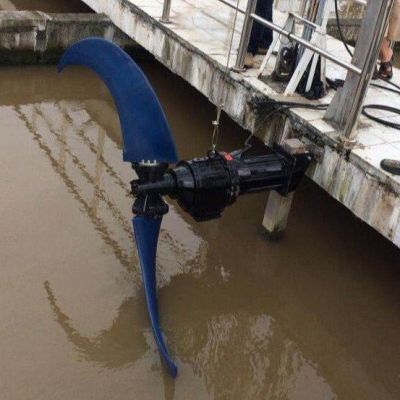

（2）螺旋槳

螺旋槳能夠處理常規污水。所有螺旋槳在結構設計上是水力平衡的無纏繞和自清潔形式。螺旋槳精心地進行加工和表面處理。螺旋槳能高效率傳遞電機輸出功率進行混合和推進池底污水流動。

螺旋槳有二至三個葉片。所有葉片都是相同的形式，為后掠式設計，低轉速、低能耗型式，間隔距離均勻。

葉片由球墨鑄鐵襯筋強化聚氨酯整個鑄造。葉片具有“柔性”并能夠吸收發生改變的水力負載。金屬葉片由于其沒有彈性而不被接受。每個葉片帶有鑄鐵軸安裝在輪觳側面的一個插座中。輪觳用單鍵栓固定在軸的端部，采用保護帽進行密封，并使用鎖定墊圈系統。螺旋槳應經動平衡檢驗合格。

（3）齒輪箱

推流器須通過高效的行星齒輪箱傳動。齒輪箱體與推流器殼體成為一體，為流線錐形，表面與輪轂和電機殼平滑過渡，從而保證高度穩定性和良好的水力特性，提高推流器整體效率。齒輪箱內應配備高精度、高效率、低負載的雙極行星齒輪，齒輪齒應由高耐磨合金鋼制成。齒輪箱內充油以潤滑和冷卻，并減少泄漏的影響。

齒輪箱為順天、國茂或其他同等品牌。設計使用壽命不應低于 100000 小時。

（4）軸

電機軸和螺旋槳軸通過齒輪箱聯接，軸由耐磨不銹鋼制造，螺旋槳軸和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封和徑向向密封足夠保護，與液體隔離。

（5）軸承

潛水推流器電機的軸在兩個球軸承上轉動，螺旋槳軸由兩個圓錐滾柱軸承支撐。所有軸承采用長期脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。

軸承在0.5Qn< Qn<1.25 Qn 范圍內運行（Qn 為較佳工況點）軸承壽命不低于100,000小時。

（6）電機

潛水電機是三相鼠籠式感應電機。電機的防護等級為IEC IP68 級，絕緣等級為F級，155℃。有合適的額定功率保證推流器在使用中不會發生過載。電機能每小時啟動20次。電機軸和轉子經動、靜平衡測試合格。

電機應設計成在較高 40℃(104F)環境下工作，能浸入和連續攪拌較高為40℃的液體，并且定子繞組的平均溫升不超過 80℃。

電機和電纜能在較大20米淹深下連續使用而不失去其防水性，符合 IP68 防護等級。

潛水電機的能被周圍攪拌介質充分冷卻，不應依賴?yán)鋮s套或外部冷卻系統。而且電機室內應充絕緣油以確保獲得優良的絕緣性能和冷卻性能。并防止漏水燒毀電機。

為監控每相繞阻上的溫度，在每相定子繞組線圈中應裝有熱敏開關， 熱敏開關的設定打開溫度為 130℃，并接至控制柜，與控制繼電器連接。

（7）機械密封

在推流器齒輪箱和螺旋槳之間應配備有一個機械密封和兩個徑向密封環，徑向密封環置于青銅套管上，能對機械密封提供額外的保護，且方便更換。軸封系統包括一個密封油腔，機械密封需在油腔內運行。電機室和齒輪箱之間也應安裝一對徑向密封環。

機械密封是免維護的，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。機械密封采用碳化硅材料，具有良好的機械強度和抵抗熱沖擊特點，介質酸堿度范圍在 4～10 之間。機械密封的設計使用壽命大于25000 小時。

8）電纜和電纜密封

電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜配備單獨可靠的電纜進口。電纜的尺寸

符合行業標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。電纜接入接線室使用可重復使用的雙道壓縮橡膠套密封，不能使用環氧、硅樹脂或其他二次密封系統進行密封，保證電纜的更換。電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾和拉緊鋼纜將電纜固定，避免受水流沖擊晃動，且不會在起吊時鉤住。

（9）電機保護

溫度傳感器：所有推流器在定子的三相線圈內設 3 只串聯的熱敏電阻

（PTC），用于監控定子溫升。熱敏保護應在 130℃時動作，啟動報警裝置并停下電機。

泄漏傳感器：所有推流器都設置泄漏傳感器以探測電機內的泄漏情況，防止水漏入電機造成損壞。泄漏傳感器為電極式傳感器，信號應能被監測并在電機進水時發出報警信號。

推流器專用保護繼電器接受泄漏傳感器的報警信號，并輸出故障跳閘接點，以便自動切斷電機電源停止電機。推流器專用保護繼電器安裝于就地控制箱內,其電源要求為 AC220V。專用保護繼電器隨推流器配套提供。

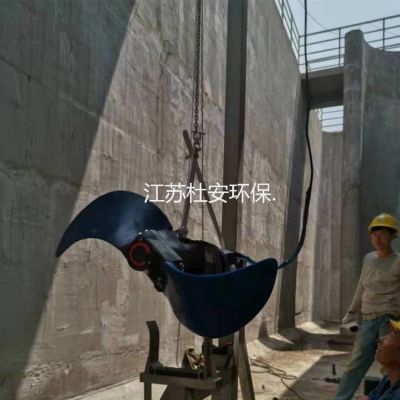

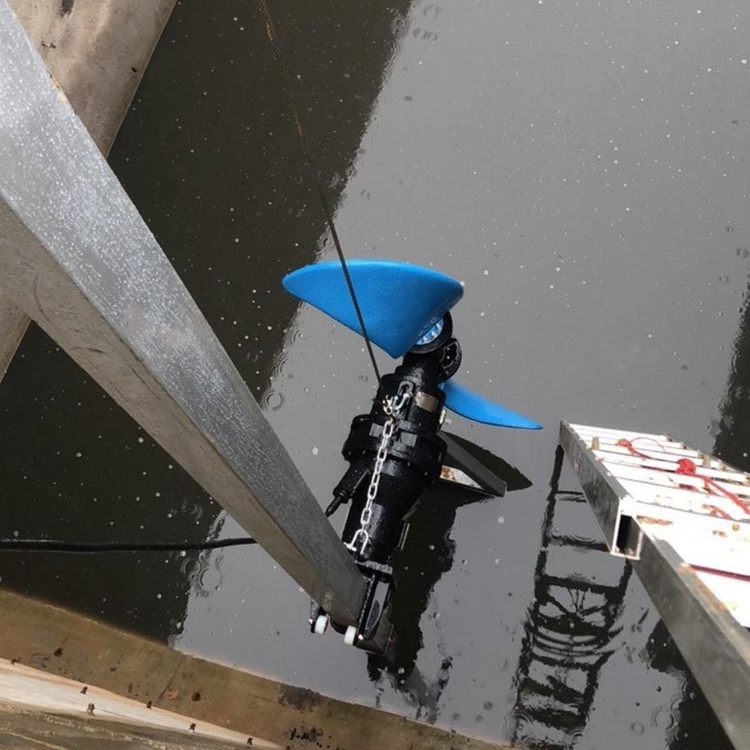

 QJB低速推流器的安裝系統材質采用不銹鋼304、不銹鋼316和碳鋼防腐供選擇；
