低速潛水推流器技術要求：

1）低速推流攪拌器，額定輸出功率不低于3KW，不高于5kW。

2）殼體

潛水推流器（殼體及尾部支架由不銹鋼316Ti (DIN1.4571)或更優材質制造，能夠耐填料磨蝕。不接受鑄鐵或以下不耐磨材質的殼體。

殼體厚度足以承受荷載，其表面平整無氣孔。

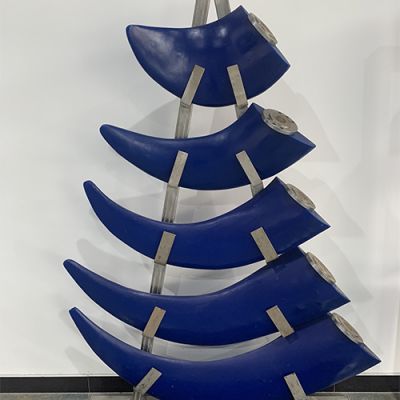

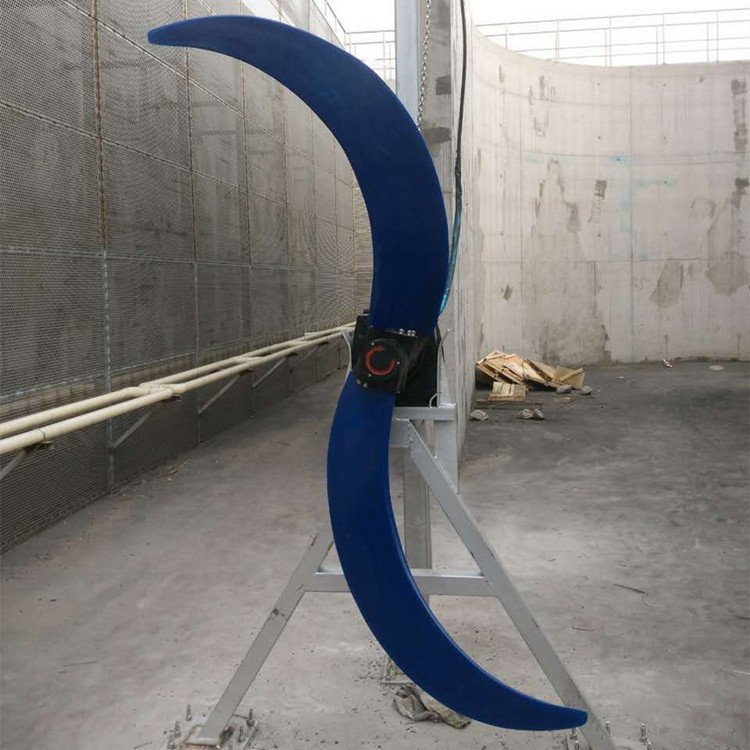

3）葉輪

葉輪結構適合生物載體流化填料工藝應用。葉輪的轉速不得高于100rmp。葉輪直徑不低于750mm，不大于1800mm。葉片設計三片或兩片。

葉輪由不銹鋼304、玻璃鋼或聚胺酯材質構成造，能夠耐填料磨蝕。

為防止葉輪在旋轉時直接切削損壞填料，葉輪邊緣需要進行包邊處理，使葉輪邊緣圓滑而不得是刀口狀，整個葉輪表面和邊緣不得有任何銳角。為保護填料不被打碎，漿葉外邊緣線速度不大于5 米/秒，推流器的各部件考慮填料的磨損，因推流器原因?qū)е绿盍狭骰粫骋灾掠绊懱幚硇Ч?，推流器供貨商?yīng)承擔MBBR系統供貨商的相應損失。

葉輪為自清潔、免振動設計。所有葉輪形狀相同，葉片間距須相等，須做動、靜平衡試驗，仔細進行表面處理。葉輪與軸之間須裝有鎖定裝置，以防轉動時松動。

轉動的輪轂和電機殼體的縫隙不宜太大，不裸露在介質中。須配備隔離環結構以防止防填料侵入而磨損機械密封。

4）軸

電機軸和葉輪軸由高強度不銹鋼制造，能耐污水腐蝕。具有足夠的剛度，以承受正常工作、啟動、停機時可能出現的最大扭矩。葉輪軸在軸承和機械密封處的撓度不超過0.05毫米。

上、下軸承是長期潤滑、免維護的球軸承，選用SKF品牌或NSK品牌軸承。

軸承設計壽命不低于100,000小時。

5）軸封

具備至少兩道密封的結構。介質端軸封為一機械密封，其摩擦副材料為碳化硅對碳化硅，具有良好的化學穩定性和熱傳導性,使用壽命長。在不影響或失去密封功能的情況下，密封可以順時針或逆時針轉動。機械密封材質為碳化鎢。機械密封設計壽命不低于25,000小時。

不能接受缺少轉動單元、或在上下密封面之間包含一個單或雙彈簧的傳統的雙機械密封。

每臺低速推流攪拌器（的軸密封系統應有一個油室，油室從設計上能防止油過滿和留有油膨脹的空間。帶有防漏密封的注油孔和檢查孔，可以容易地從外部檢查密封是否泄漏。機械密封運轉時通過油室里的油進行潤滑，保證機械密封能正常運行。

6）電機

為380V/AC/3Ph/ 50Hz潛水型三相交流鼠籠電機，防護等級為IP68，定子絕緣等級F級（155℃）。電機軸和轉子作平衡。

電機較大轉速不超過750rpm，額定功率因數不低于73%。

電機設計為可24hr連續運行和間歇運行，每小時啟動次數不低于15次而不損壞。

7）電纜和電纜密封

電機配有用于控制和動力的潛水電纜，并具有防纏繞、防拉緊功能。電纜入口處應有彈性襯套，用密封蓋進行擠壓，保證防止浸水。彈性襯套有精密的公差，以適應電纜的外徑和入口的內徑。

密封電纜水下部分使用保護套管包裹，以防止電纜表皮被填料磨損破壞。

接線室和電機室應用接線端子板和定子引線密封圈隔離，保護電機，避免外部物質通過攪拌器頂端進入定子。接線端子應用螺栓固定到接線端子板上，電纜可安全地連接到接線端子上。

為保證電纜的更換。不得使用環氧樹脂、硅膠或其它材料的二次灌注密封結構。

j．保護

電機的每一相應設有雙金屬片溫度傳感器，當電機過熱時將發出報警信號并自動切斷電源。

油室里裝有濕度監測傳感器，監測是否有水浸入油室。當油室發生泄露時，濕度傳感器應能夠早期預警。

所有常閉熱敏傳感器都應采用雙金屬片式傳感器。所有泄漏傳感器都應為電極式傳感器，輸出信號為電阻輸出信號。

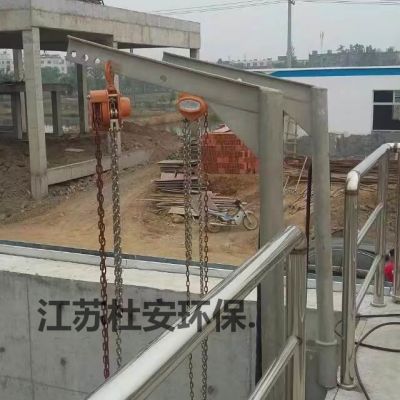

k．安裝提升系統

每臺潛水推流器（配備獨立、完整的提升系統，以方便維護檢修。低速推流攪拌器（能夠快速吊起和放下，而且能穩定地安放到水下基座上，運行時無明顯振動。

提升系統至少應包括：臂式起吊架、水下導軌、推流器基座、手搖式升降裝置和提拉繩。水上起吊架采用不銹鋼304材質，水下導軌、基座和提拉繩采用不銹鋼316材質。吊架和導軌材質的厚度不小于4mm。

低速推流器（基座能夠在垂直方向上調整安裝角度，以確保攪拌時填料最大限度地不聚集，從而達到理想攪拌效果。

304不銹鋼鋼絲繩水下部分有保護套保護，以防止被填料磨蝕而斷裂。


不使用鎖定式的耦合裝置把推流器鎖定到水下基座上，從而防止填料進入到耦合裝置的溝槽凹縫中卡死耦合裝置，從而導致低速推流攪拌器（不能耦合到位或不能起吊。潛水推流器

防腐蝕說明：

厭氧區潛水推流器材料適用于污水廠的腐蝕環境，對未經保護或非防腐性材料，按行業標準進行除銹處理和涂防銹漆。

厭氧區潛水推流器外面檢驗：

1、指導安裝后，按技術要求進行檢驗，其允差值符合規定的指標。

2、檢查和加注潤滑油脂。

3、潛水推流器在設計負荷條件下，傳動平穩，無卡位和抖動現象。

4、進行現場負載試驗，在設計工況條件下進行24小時帶負載運行，測定單位容積功率和檢驗流速。杜安環保QJB潛水推流器控制方式：

  厭氧區潛水推流器的操作方式為就地手動控制和PLC自動控制二種方式。

1、手動控制

潛水推流器配備手動控制，在自動控制無法實現的情況下仍然可以實現手動控制。即：當控制柜面板上“選擇開關”放在手動控制位置時，機器可在現場通過控制開關手動執行，手柄控制按鈕可分別控制設備的運行。

2.自動控制

在PLC自動操作方式下，潛水推進器由時間自動控制。潛水?dāng)嚢杵鬟B續運行或間歇運行。

當選擇開關設置在全自動控制位置時，機器可按以下幾種方式運行。

通過控制面板的起動按鈕。通過控制面板的時間控制。
