主機結構：

（1）潛水?dāng)嚢铏C(jī)是能夠整體密封設計、潛水型。所有部件，包括電機、齒輪箱和葉輪等，都應能夠在下列水下條件下長時間、連續運行：介質溫度0～40℃、介質pH值在4～10之間、
          動態粘滯度在7～23×10-6之間、軸承和密封處升溫不得高于35℃、介質密度≤1.1×103kg/m3。

（2）潛水?dāng)嚢铏C(jī)具有足夠的攪拌或推流功能，保證池內污泥能充分混合，確保池底流速≥0.3m/s，并保證潛水推流器/攪拌器在任何工況條件下不過載。

（3）潛水?dāng)嚢铏C(jī)水平安裝以確保水在流動過程中固、液均勻分布，并防止固體沉淀。

（4）潛水?dāng)嚢铏C(jī)能在全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須保持無振動平穩運行，運行時間至少為10000小時。

（5）潛水?dāng)嚢铏C(jī)附件和電纜在20m水深無泄漏損失，可連續潛水。

（6）潛水?dāng)嚢铏C(jī)的所有旋轉零件應在制造時進行動平衡試驗，精度應不低于ISO940 G6.3級。

（7）軸承采用高質量的終身潤滑軸承，采用SKF或FAG品牌的進口產品，軸承使用壽命（L10）大于100000小時。

（8）機械密封碳化鎢和氟橡膠密封組件，抗腐蝕性強，使用壽命增加。

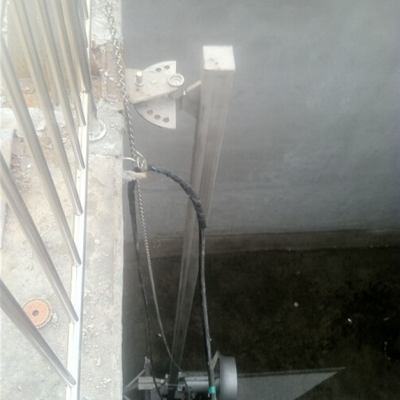

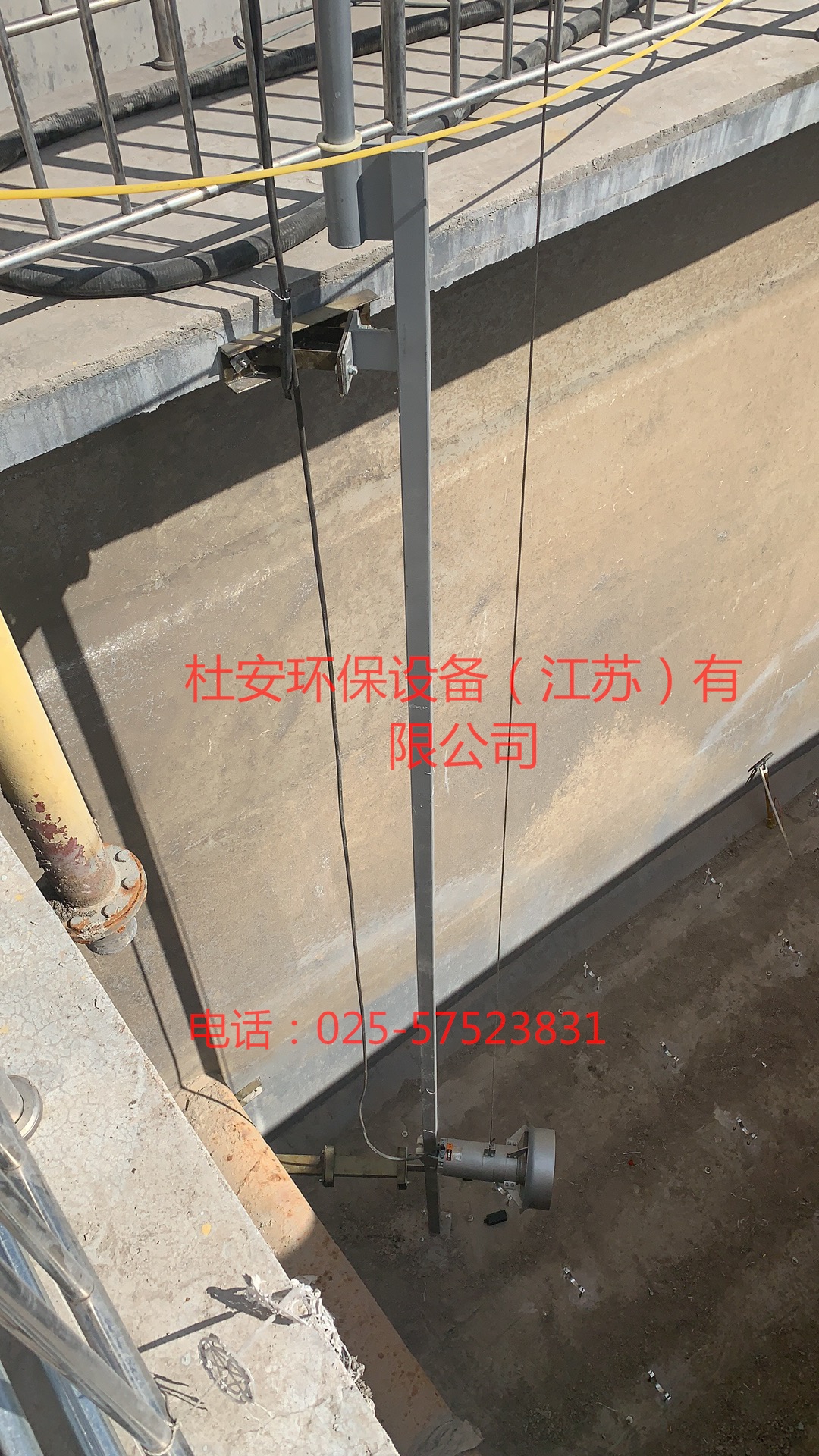

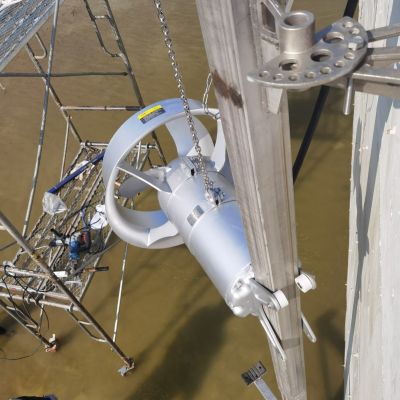

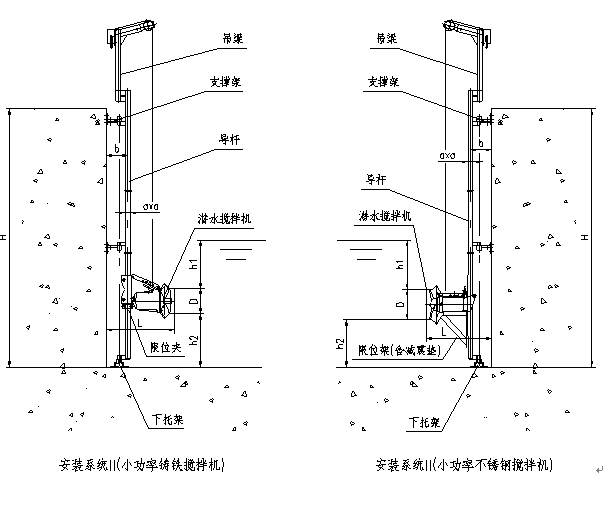

提升導桿帶有焊接的底座，高度適合將潛水推流器/攪拌器牢固地提升出池面。導桿頂部應配備鎖定平臺，平臺可提供導桿一個特殊的轉角。每臺潛水?dāng)嚢铏C(jī)配備便于安裝的支架，支架可在180度范圍內旋轉。

4.9.2 材料

A.所有材料須過硬、種類的高質量材料，這些材料是制造廠較新使用而非淘汰產品，沒有任何缺陷和不良，適用于設備的連續運轉。

B.除須提供給業主所有與之合作提供這些設備和材料的生產廠家名稱及所供設備的性能和有關附屬資料外，在特殊情況下，還須提供為驗證和承認的設備或材料樣品，未被承認的產品不能裝配和使用。

C.江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)與潛水推流器制造工藝必是現代嚴格的標準和較高水準。

D.潛水?dāng)嚢铏C(jī)主要零件材料應符合以下要求：


說明：表面防腐高等級環氧防腐涂料體系保護，較小厚度320m

所有設備的全部材料適用于污水腐蝕環境。材質為304不銹鋼或316不銹鋼。

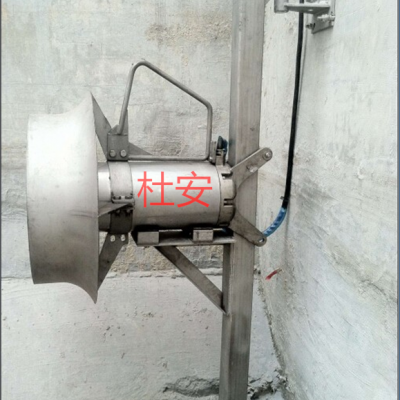

 QJB3/8-400/3-740S潛水?dāng)嚢铏C(jī)可旋轉方向


江蘇杜安環保QJB3/8-400/3-740S潛水?dāng)嚢铏C(jī)：

本節說明潛水推攪拌機的設計、制造、工廠試驗的技術要求。

總則：標準化的外觀、運行、維修、備品備件以及制造商服務，所提供的設備必須是一個制造商的產品。

規格及供貨要求：

潛水?dāng)嚢铏C(jī)為成套裝置，配套完整的潛水電機；設備的保護元件，包括電機泄漏保護，電機過熱保護；電機固定架、限位固定鏈、導軌、緊固件、起吊葫蘆、水上提升裝置等；10米水下電纜；有效和牢固運行以及安裝所必需的安裝附件。

其中由機械設備配套的控制箱（或接線箱）至其所控設備之間的動力及控制線纜（包括水下電纜）由江蘇杜安環保主機配套供應，其長度為標配10米，并滿足工程要求。

生產經驗及資格

江蘇杜安環保潛水推流器、潛水?dāng)嚢杵鬏S承和機械密封商為NSK品牌和碳化鎢材質。

質量要求

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)、潛水推流器負責其整體系統的安裝調試和正常運行。

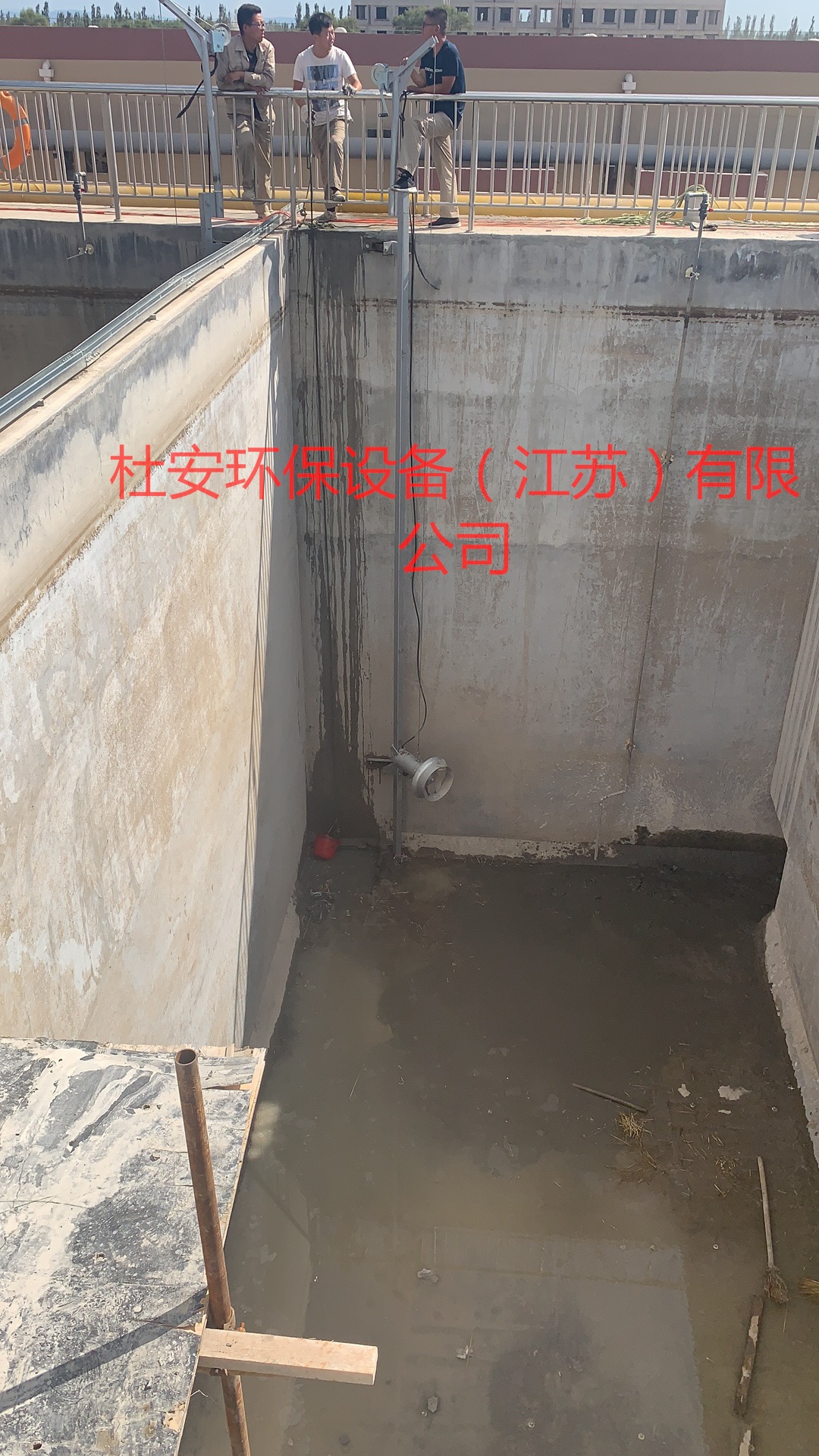

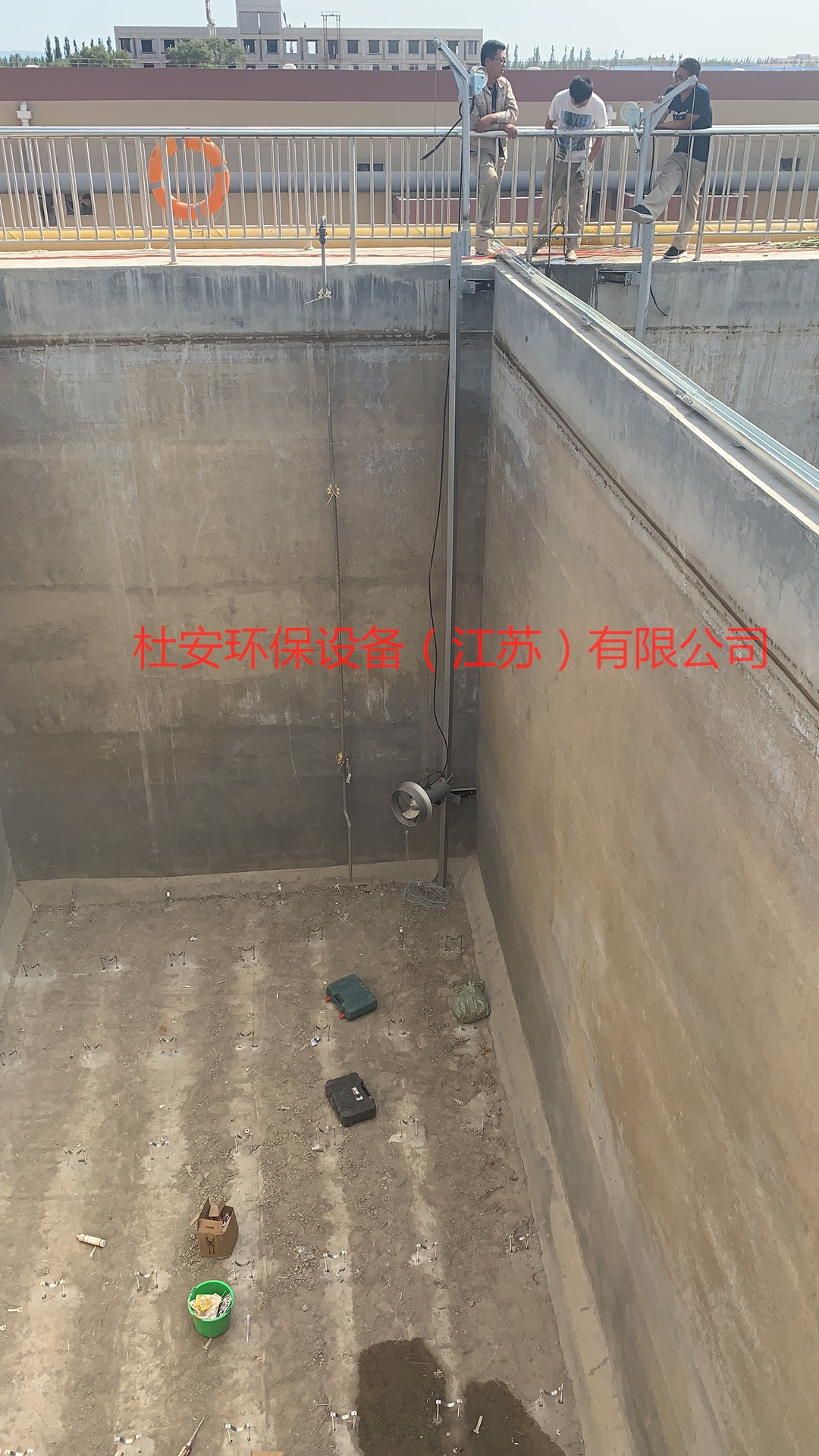

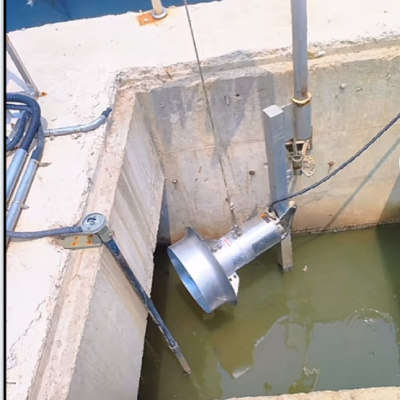

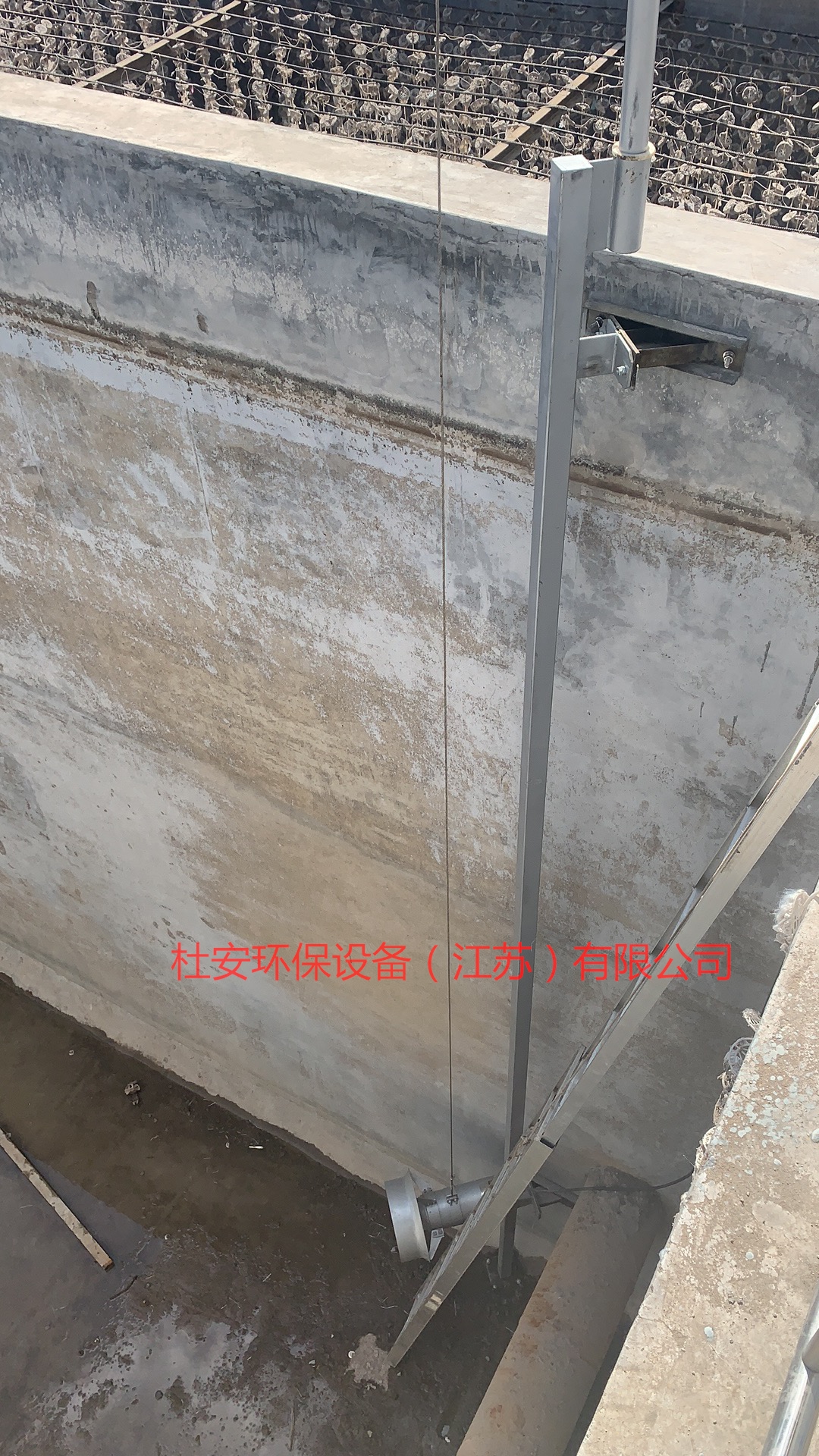

潛水?dāng)嚢铏C(jī)安裝說明：

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)，潛水推進器嚴格按照生產廠家的說明和建議在圖紙規定的位置進行安裝，提供廠家建議的設備保修期的運行所需油脂。地腳螺栓提供和安裝，并符合生產廠家的要求。

混凝土基礎

潛水?dāng)嚢铏C(jī)基礎由土建供應商負責。協調土建供應商以確?；A(chǔ)位正確。砼強度等級滿足攪拌機安裝與運行的需要，除非有其他的規定，基礎螺栓在灌漿時正確放置。
