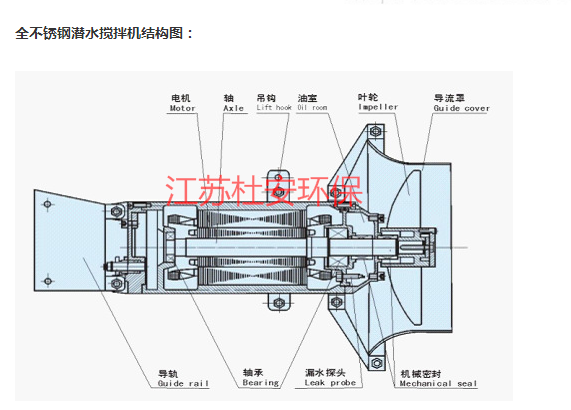

潛水?dāng)嚢铏C(jī)由葉輪、潛水電機、安裝提升導桿、角度轉向裝置等組成。

潛水?dāng)嚢铏C(jī)轉動平衡自如，無卡死，停滯，振動等現象；

潛水?dāng)嚢铏C(jī)作密封氣壓實驗，實驗壓力為 3Kg/m2，歷時 5 分鐘無泄漏現象；

潛水?dāng)嚢铏C(jī)采用雙機械密封，機械密封的使用壽命不低于25,000 小時；

潛水?dāng)嚢铏C(jī)在水下連續工作，同時能保證在間隙運行和長期停止運行的情況下，一

經開機仍能正常運行；

潛水?dāng)嚢铏C(jī)表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；

潛水?dāng)嚢铏C(jī)的油室內有足夠的空間來容納因溫差引起的膨脹，排放管和檢查孔設有密封泄漏保護裝置；

潛水?dāng)嚢铏C(jī)配有用于控制和動力的水下型電纜，每根電纜有單獨的進口，并進行可靠的密封，接入接線室的電纜可重復用橡膠密封件密封；

潛水?dāng)嚢铏C(jī)定子繞組內設有熱保護開關；

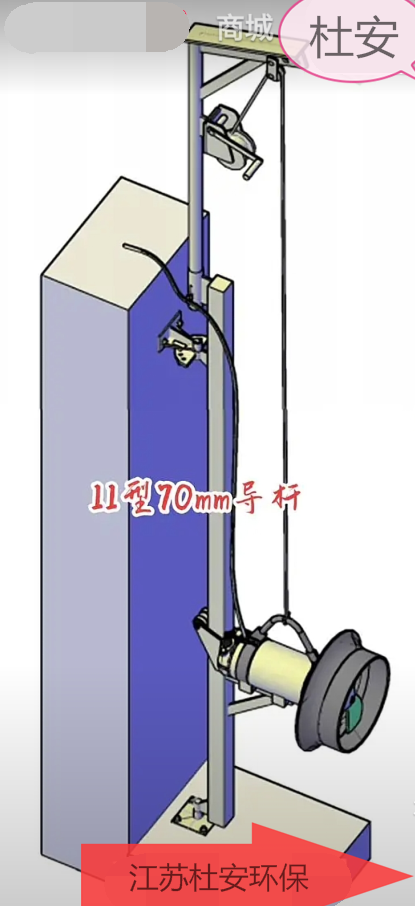

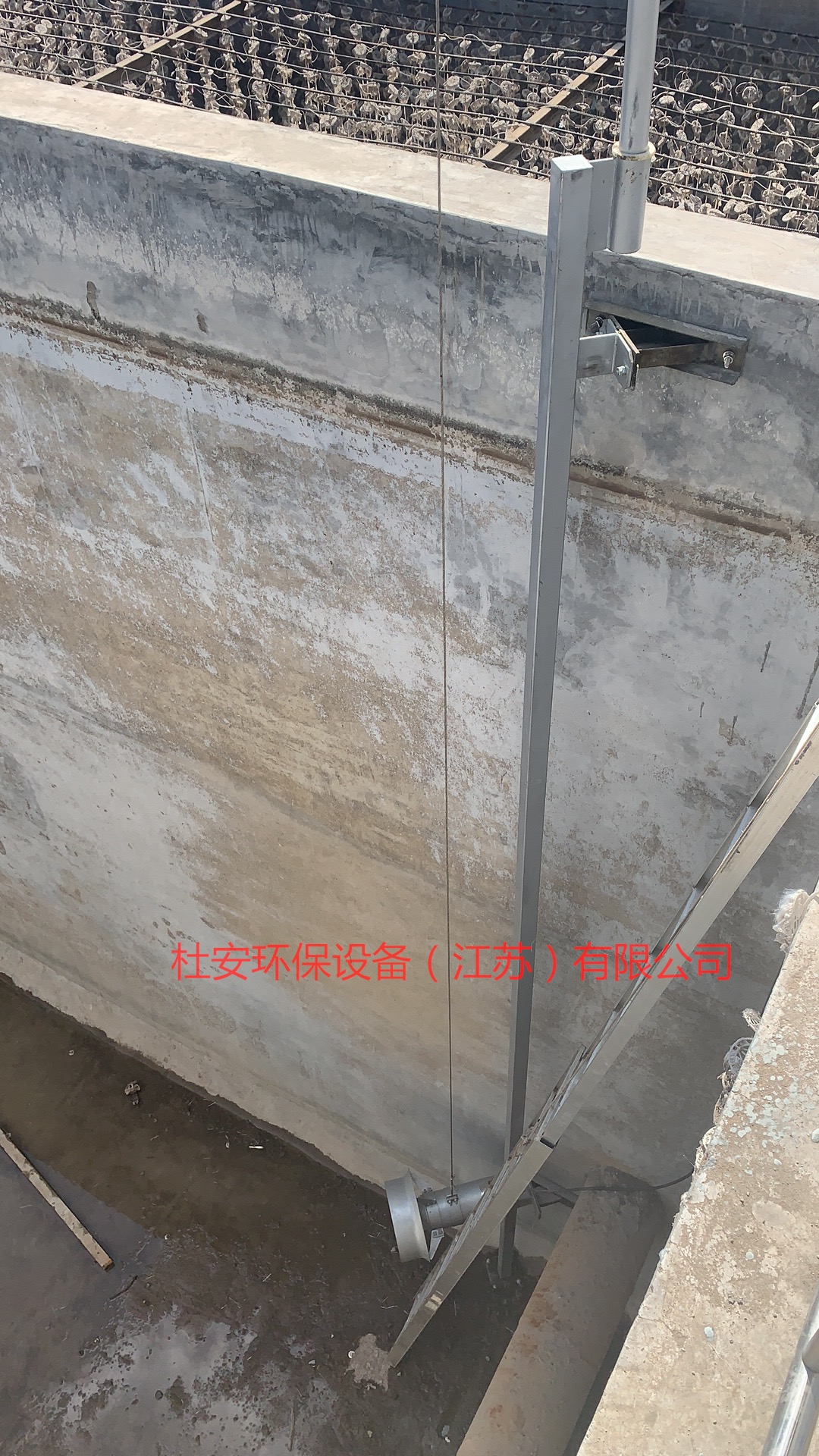

潛水?dāng)嚢铏C(jī)的安裝導桿能保證設備自由轉動、升降、調節各種角度，提升和安裝攪拌機也不必要把池子放空；

使用壽命：潛水?dāng)嚢柙谝?guī)定條件下，平均運行時間不小于10000時，整機使用壽命不小于15年；

葉輪：用不銹鋼材料 ANSI316L 制造，并經過動平衡實驗和精心加工，水力平衡的無堵塞的拽后設計，能快速率地傳遞電機輸出功率進行混合和推進池底污水流動。
       為使葉輪避免阻塞結渣，為防止在運轉時葉輪與軸產生松動，可采用內部鎖定裝置。

電機：齒輪箱設計不被接收,電機繞組的絕緣等級為 H 等級，防護等級為 IP68，電機的軸和轉子采用動平衡實驗，較大工作溫度為 180℃。正常情況下，電機的溫度不超過130℃。電機每小時可起動 30 次。

軸承：潛水?dāng)嚢铏C(jī)的電機和葉輪采用直聯的方式，軸由耐磨不銹鋼制造，葉輪和電機能承受所有的軸向和徑向載荷,葉輪和電機的軸是同一個，葉輪的軸須是電機軸的延伸。

藕聯將不被接收。葉輪軸能夠與攪拌介質隔離。攪拌器軸承的運行壽命不低于100,000小時。

監測系統：定子線圈中應裝有熱敏開關，熱敏開關的設定打開溫度為 125℃，閉合溫度為 95℃，可以與電機過載保護相連接。攪拌器內安裝泄漏傳感器，以監測泄漏情況。

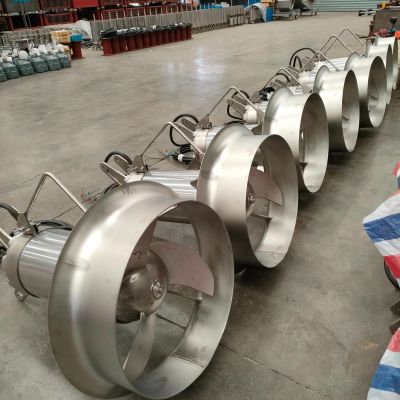

導流環：潛水?dāng)嚢铏C(jī)的葉輪周圍360°范圍內裝配一圈導流環。為維持水力效率和能量消耗，螺旋槳頂端至導流環的較大間隙為16.5 mm。

型式：高速攪拌型（帶導流環）

型號：QJB2.5/8-400/3-740 或相當

數量：4 套

31臂式起吊機數量：4 套（易拆卸，并與支座匹配）

臂式起吊機支座數量：4 套

安裝方式：固定濕式自動耦合式安裝

密封形式：耐腐蝕燒結碳化鎢

葉片轉速：740rpm

葉片直徑：400mm

葉輪推力：≥660N

安裝角度：15°-165°可調

導軌長度：5.0 米

吊鏈長度：6.0 米

工作制：24h/d

電機：

額定功率≤2.5KW※

電源 380V，50HZ，三相

防護等級 IP68

絕緣等級 H

安裝地點：生產廢水回收池

（1）裝配完整的潛水?dāng)嚢铏C(jī)主機

（2）配套的潛水全銅線圈電機；

（3）全套安裝系統（導軌、支架、固定件等）；

（4）每臺潛水?dāng)嚢铏C(jī)的潛水電纜 10m；及潛水電纜固定夾環；

（5）電氣保護元件，包括短路、過載、缺相保護等；

（6）潛水?dāng)嚢铏C(jī)保護元件包括濕度保護，溫度保護，以及保護控制器等；

（7）就地控制柜和接線盒等；柜體材質，室外采用 304 不銹鋼，室內采用碳鋼噴涂，箱體形式和尺寸為標配?，F(xiàn)場控制箱內元器件采用 ABB、施耐德、西門子或同等品牌。

（8）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（9）兩年備品備件及備用工具。

 杜安環保QJB潛水?dāng)嚢铏C(jī)的控制箱：

潛水?dāng)嚢铏C(jī)的操作方式為就地手動控制和 PLC 自動控制二種方式。

1、手動控制

杜安環保QJB潛水?dāng)嚢铏C(jī)配備手動控制，在自動控制無法實現的情況下仍然可以實現手動控制。即：當控制柜面板上“選擇開關”放在手動控制位置時，機器可在現場通過控制開關手動執行，手柄控制按鈕可分別控制設備的運行。

2.自動控制

在 PLC 自動操作方式下，潛水?dāng)嚢铏C(jī)由時間自動控制。潛水?dāng)嚢杵鬟B續運行或間歇運行。

當選擇開關設置在全自動控制位置時，潛水?dāng)嚢铏C(jī)可按以下幾種方式運行。

(1)通過控制面板的起動按鈕。

(2)通過控制面板的時間控制。

出廠資料：

3、潛水?dāng)嚢铏C(jī)裝配圖，技術性能圖，詳細的技術特性、零件材料，以及設備的外形尺寸和安裝、維修、運行所需的空間要求。

4、基礎螺栓布置詳圖和土建荷載、電氣原理圖。

5、設備的安裝、運行、維修手冊。

6、設備組裝、安裝、使用說明。
