（1）一般要求

江蘇杜安環保根據池型和水深，合理設定攪拌器和推流器的安裝位置，校核并確定攪拌器和推流器的數量及功率，并提供設計圖紙及性能曲線。

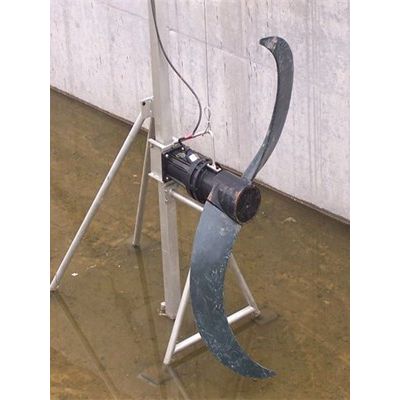

潛水推流器采用中轉速螺旋槳，螺旋槳為3個葉片帶導流環。

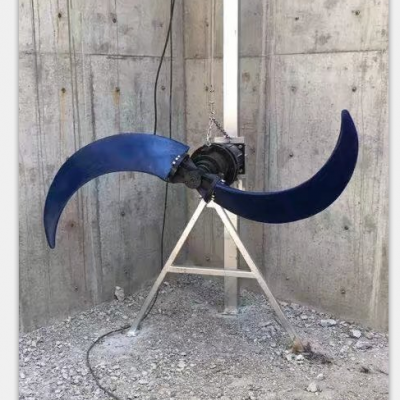

潛水推流器為低轉速，2槳式葉輪。

推流器工作時，要求池底水平流速大于0.3m/s，以防發生沉淀。

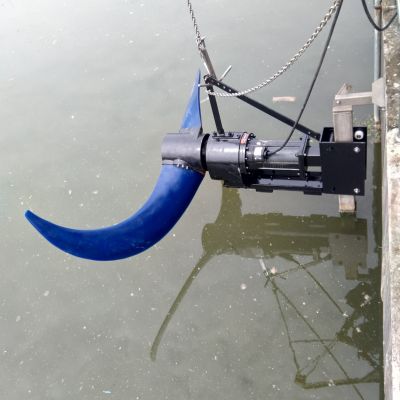

推流器能沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，設有安全制動裝置。

導桿及吊架有足夠的強度和剛度，在推流器起放過程中不允許有任何變形產生。

（2）技術要求

潛水推流器采用具有良好自清功能、工作時無振動、且經過優化設計的軸流葉輪，強化聚氨脂鑄造槳葉，并經過動平衡試驗。葉輪應能高效地?cái)嚢柰苿?dòng)池底流體的流動。所有槳葉都應具有相同的形狀。

葉輪和軸之間采用鍵連接固定在軸的端部，并加以密封，葉輪和軸必須采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動。

葉輪應作動平衡和靜平衡試驗.

槳葉根部有足夠的強度，在規定的運行工況下不允許有任何開裂等情況發生。

潛水?dāng)嚢杵髋c電機同軸。攪拌器螺旋槳的軸是電機軸的延伸。

所有軸承的設計壽命較小為100000小時。

每臺潛水推流器配有一個雙機械密封系統。密封在油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。

（3）電機

潛水推流器電機為潛水電機，定子繞組和定子進線的絕緣等級為F級絕緣溫度155°C，電機的防護等級為IP68。

電機設計成可連續處理攪拌40°C的介質，每小時起動10次。為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，可與電機過載保護相連接并與控制柜相連接。

潛水電機和攪拌機均應由同一制造商制造。投標方需提供電機的每個保護傳感器的信號規格，保證信號能傳送到MCC。

電機的定子繞組需安裝超溫傳感器。

安裝防滲漏傳感器防止液體進入定子繞組。

水檢測裝置安裝在電機的電纜接線室內。

電機的額定功率大于規定點軸功率的1.1倍。

（4）電纜進線密封

電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封。該密封應保證電纜的更換，不能用環氧，硅或其它二次密封系統進行密封。

電纜接頭部分，采取措施防止由于溫差引起的電纜內外空氣交換。

電纜在水中進行適當?shù)墓潭?，投?biāo)方應提供固定裝置。

（4）潛水推流器路現場電控柜

現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。

江蘇杜安環保根據提供設備的性能要求及現場控制要求，生產配套出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。

需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）”等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。

 現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。

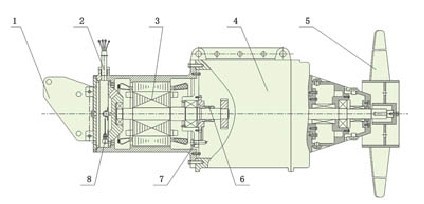

       潛水推流器材質

出廠檢驗說明：

A 每臺潛水推流器都做以下試驗（不限于此）：

a 外觀檢驗

b 潛水推流器的運行狀態試驗

c 潛水電機內腔的氣壓試驗

d 潛水電機各項指標的測定

B 潛水推流器承受工作壓力的零部件均進行歷時3min的水壓試驗而無滲漏，試驗壓力為1.5倍的工作壓力，但不低于0.2Mpa。


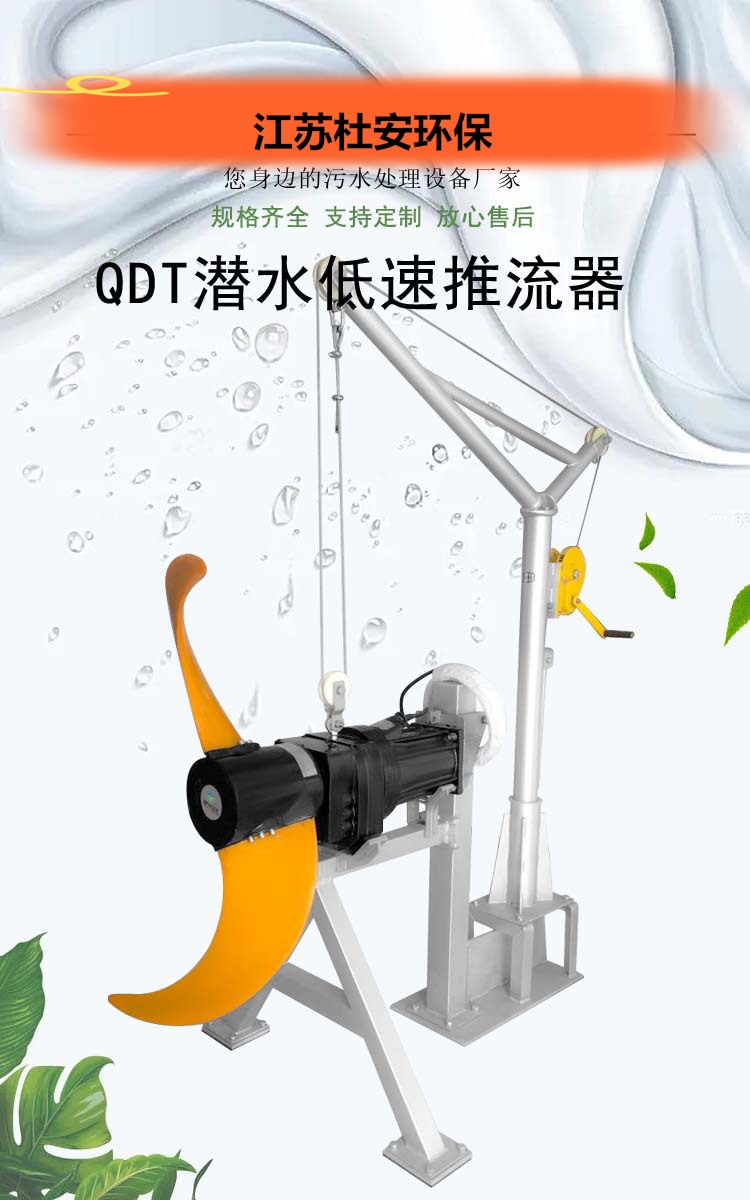

       杜安環保QJB7.5/4-2500/2-36/P低速推流器安裝說明：
       潛水推流器現場安裝說明：

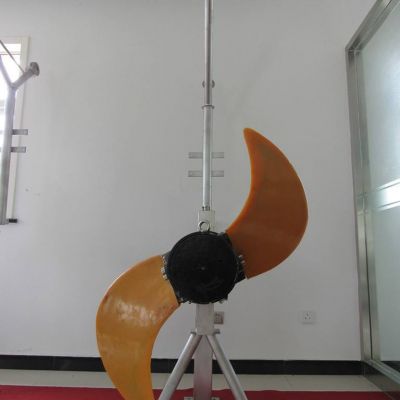

1、葉片的裝配

注意：

在潛水推流器裝上安裝系統前，先根據工作條件選擇角度調整片。

確保兩枚葉片在安裝時為同一角度。

步驟1、松開輪轂（1）上端蓋（2）的螺釘（3）（M16*80左螺紋），卸下端蓋；

步驟2、將一枚葉片從上插入輪轂的孔中，使葉輪軸的槽對外，用已選擇好的角度調整片（4）放入葉輪軸的槽內，用兩顆螺釘與輪轂連接，用內六角扳手先擰緊左側的螺釘（5），再拎緊右側的螺釘（6）。

為了便于安裝第二枚葉片，將輪轂旋轉180o，然后用上述方法安裝第二枚葉片。

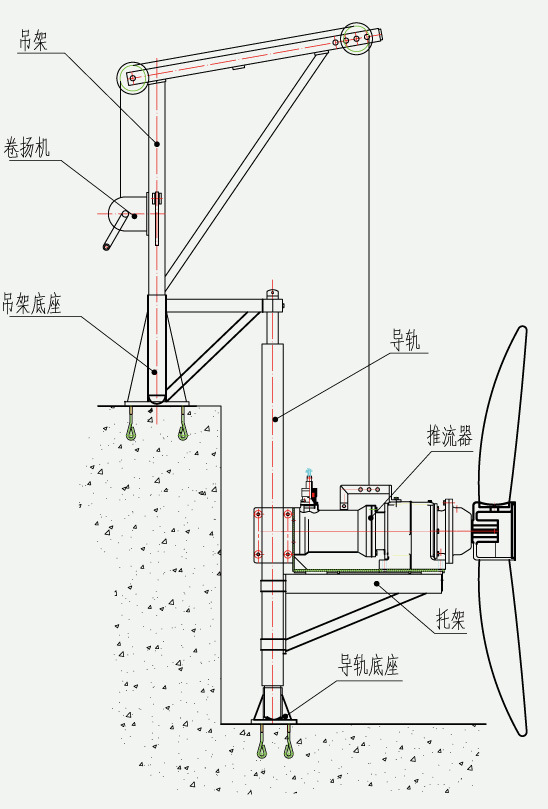

步驟3、蓋上端蓋，將兩片齒型墊圈和 M16*80左螺紋螺釘擰入。低速推流攪拌器安裝 2、低速潛水推進器的安裝

將導桿和吊架按要求用脹錨螺釘固定好。

裝上減振塊和滑套。

用手搖葫蘆提起攪拌機，將滑套套入方型導桿中，在攪拌機就位前，檢查升降是否靈活自如。

緩慢均勻地放下攪拌機，確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。

確保電纜在攪拌機運行時，不被卷入葉輪中！

3、試運轉

開機前，由合格人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。

初次調試時，檢查葉輪的旋轉方向是否正確。方法是：將潛水推流器懸在方型導桿上，接通電源，從葉輪向電機方向看，葉輪為順時針?lè)较蜻\(yùn)轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺低速推流器連接在同一個控制柜上時，對每臺攪拌機進行單獨檢查旋向。

注意：檢查旋轉方向時，要確保旋轉的葉輪不會傷害工作人員，也不要靠近旋轉的葉輪。

4、運轉

在試運轉正常后，切斷電源。將攪拌機沿方型導桿放入水下，并確保低速推流器安裝到位。接通電源進行運轉，并檢查是否正常。

5、注油與換油

潛水低速推流器在出廠前減速箱內已注油。次運轉100小時后更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。

換油按下列方法進行：

推流器按要求放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。

如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后重新檢查一次，如果油又變成奶狀乳化液，檢查機械密封件，必要時進行更換（請與我公司或維修服務部聯系）。推流器安裝到位。接通電源進行運轉，并檢查是否正常。5、注油與換油

潛水推流器在出廠前減速箱內已注油。次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。

換油按下列方法進行：

把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。

如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，必要時進行更換（請與我公司或維修服務部聯系）。

客戶訂貨時，請?zhí)峁┏厣頗及池形圖，以便廠房加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾撈鸬醯鬃?，多臺潛水推流器可公用一套起吊裝置。
