QJB-W4/6硝化液回流泵是在潛水攪拌機生產技術上開發的新型產品，該泵為二級污水處理廠混合液回流，反硝化脫氮的專業設備，亦可以用于地面排水時抽凈化水，
      灌溉和控制水道系統，廢水處理過程中再循環或泥漿抽吸回路中需要微揚程，大流量場所。

QJB-W4/6硝化液回流泵配技術前沿的軸向運行的三葉輪，葉輪具有良好的自清潔與免震動功能。葉輪的設計同時可以滿足大流量與低揚程的要求，并在軸向形成大流量，采用瑞典飛力潛水電機密封技術，確保密封安全可靠。當水進入油室后，探頭側漏系統中的濕度傳感器將自動發出報警信號，以便及時查出，防止出現第二次故障。QJB-W型潛水回流泵電機繞組采用安全的過熱保護工藝，一旦由于電機過載，介質溫度過高或其他原因造成過熱，溫度傳感器會在溫度超過許用溫度極小以前及時發出報警信號或自動關閉水泵。

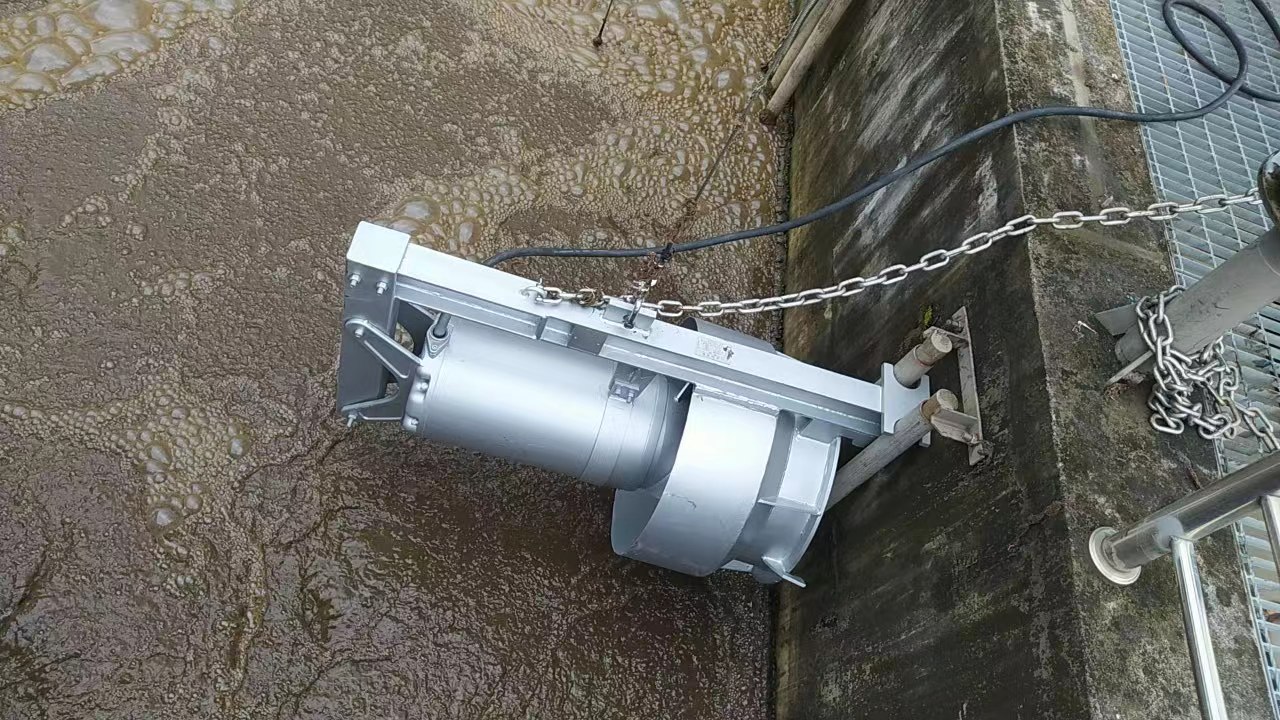

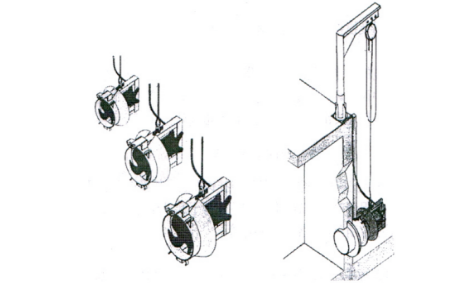

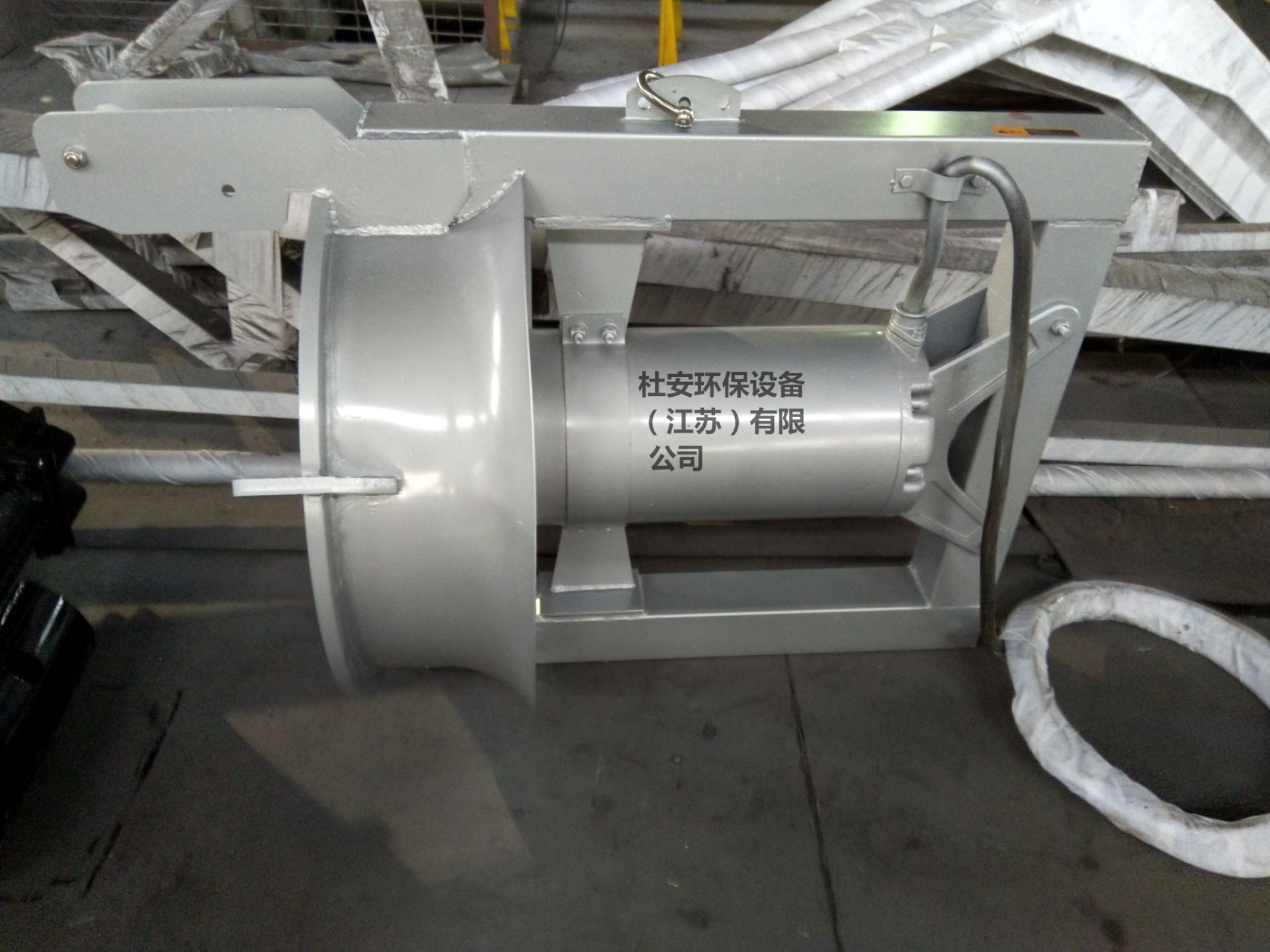

QJB-W4/6硝化液回流泵配單根導軌自動耦合系統，保證快捷的安裝、提升和維護，是在消化、吸收國外同類產品技術的基礎上研制成功的具有高效、防纏繞、無堵塞、自動藕合、高可靠性和自動控制等優點，
      在排送固體顆粒和長纖維拉圾方面，具有特殊功能。QJB-W潛水回流泵是在引進同行潛水電機生產技術基礎上自行研發的產品，為二級污水處理廠混合液回流、反硝化脫氮的 專用設備，亦可用于地面排水、
     灌溉和廢水處理 過程中再循環等需要微揚程、大流量的場所。

     QJB-W4/6硝化液回流泵微揚程、大流量，效率高，葉輪具有高性能的水力設計結構，后掠式葉片具有自潔功能，抗堵塞、防纏繞，采用新的密封材料，兩道機械密封，材質為炭化鎢――炭化鎢，
    采用進口軸承，所有緊固件均為不銹鋼，可以使泵安全連續運行10000小時以上。
    QJB-W4/6硝化液回流泵結構緊湊，操作維護簡單，安裝、維修方便，使用壽命長，主機采用鑄造或不銹鋼充壓成型結構，體積小、密度高、耐腐蝕、無噪音，設置漏電、漏水及電機過載等保護及報警裝置，確保廠品的安全性與可靠性。

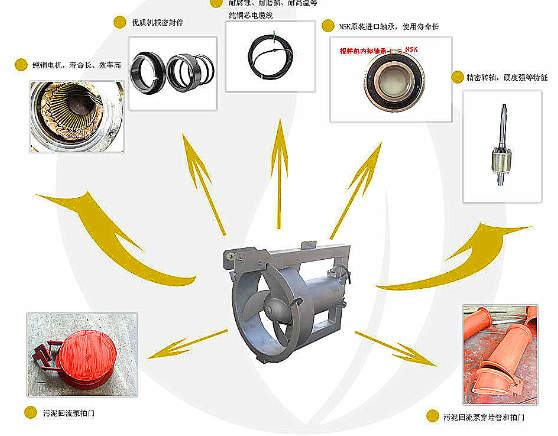

     杜安環保QJB-W型混合液回流泵產品說明：

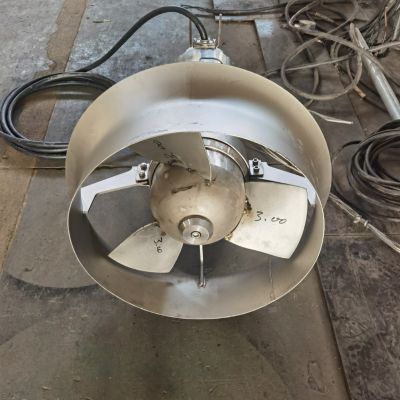

1、葉輪

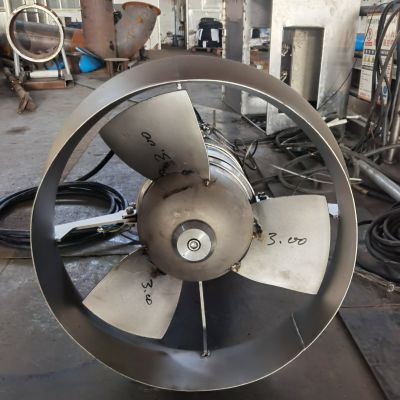

螺旋槳葉輪能夠處理常規污水。螺旋槳葉輪在結構設計上是水力平衡的無纏繞和自清潔形式。螺旋槳葉輪精心地進行加工和表面處理，能高效率傳遞電機輸出功率。葉輪有三葉片。所有葉片都是相同的形式，間隔距離均勻的。葉片與輪觳使用不銹鋼AISI316或SU304。螺旋槳葉輪采用單鍵栓固定在軸的端部，采用保護帽進行密封，并使用鎖定墊圈系統。螺旋槳葉輪經動平衡檢驗合格。

2、齒輪箱

混合液回流泵通過高性能的行星齒輪箱傳動。齒輪箱體與過墻泵殼體成為一體，為流線錐形，表面與輪轂和電機殼平滑過渡，從而保證高度穩定性和良好的水力特性，提高過墻泵整體效率。齒輪箱內應配備高精度、高利用率、低負載的單極行星齒輪，齒輪齒應由高耐磨合金鋼制成。齒輪箱內充油以潤滑和冷卻，并減少泄漏的影響?；亓鞅帽迷O計使用壽命不低于5年。

3、軸

電機軸和螺旋槳軸通過齒輪箱聯接。軸由耐磨不銹鋼制造，螺旋槳軸和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封和徑向密封充分保護，與介質隔離。

4、軸承

混合液回流泵電機的軸在兩個球軸承上轉動，螺旋槳軸由兩個圓錐滾柱軸承支撐。

所有軸承采用脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。軸承壽命應不低于100,000 小時以上。

5、機械密封

采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封均采用碳化鎢/碳化鎢或碳化硅/碳化硅，介質酸堿度范圍為pH=6～10。

機械密封是免維護的，潤滑與被輸送液體相隔開，能抵抗熱沖擊，并具有良好緊急運行的特點。

兩機械密封間應有一油室，油室內充有符合衛生標準要求的石蠟油，用石蠟油潤滑

和冷卻機械密封，并作為輸送介質和電機腔間的緩沖，作為進一步的保護措施。證機械密封的正常使用壽命不低于 25,000 小時。

6、電機

電機為鼠籠潛水電機，3 相、380V、50HZ，防護等級 IP68，絕緣等級 F。 電機能每小時啟動10次。能連接泵送溫度常規為 40°C 的介質，并且定子繞組的平均溫升不超過80°C。定子應熱壓嵌入定子室，并與轉子保持合適的間隙。直接起動電流不超過 6 倍額定電流。潛水電機和水泵必須由同一廠家生產。

7、電纜和電纜密封

電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜配備單獨可靠的電纜進口。電纜的尺寸符合行業標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。電纜接入接線室應使用可重復使用的雙道壓縮橡膠套密封，不能使用環氧、硅樹脂或其它二次密封系統進行密封，應保證電纜的更換，電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾和拉緊鋼纜將電纜固定，避免受水流沖擊晃動，且不會在起吊時鉤住。

8、混合液回流泵保護系統

混合液回流泵設有一套保護系統，用于纏繞、過載、故障、漏水等發出指示，應

該在電機或主軸出現嚴重損壞前發出相關信號。

9、電機過載保護：

電機的每一繞組均由 PTC 型溫度傳感器保護，三個傳感器應串聯連接，這些傳感器都在攝氏 125℃時動作。所有保護信號均通過1個組合的模塊分別轉換為無源觸點送出。

10、電機腔泄露保護和機械密封泄露保護

在定子室中提供一個探測液體泄漏的傳感器。在密封泄漏時輸出信號，以防水進入電機腔。



      江蘇杜安環保硝化液回流泵QJB-W4/6電纜接法：

四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。

五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）

七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）
