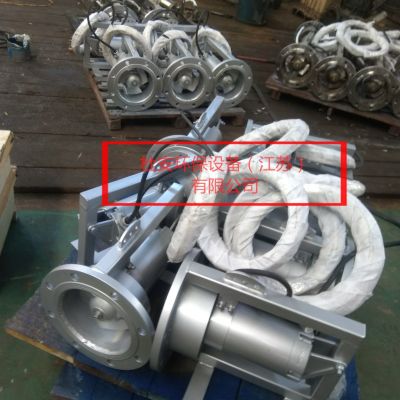

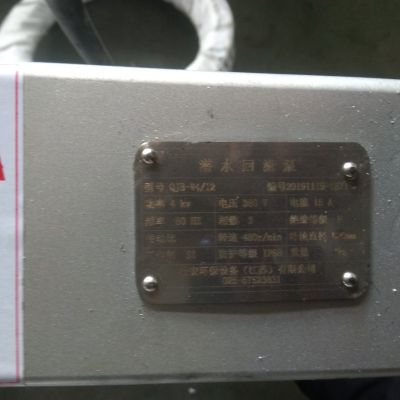

杜安環保QJB-W型沉水式回流泵的性能及結構說明：

1、性能：

（1）轉動平穩自如，無卡死、停滯、振動等現象。

（2）作密封氣壓試驗，試驗壓力為 0.2Mpa。

（3）采用雙機械密封結構和唇形密封結構，機械密封保證在10000時內可靠運行而不需更換。

（4）引出電纜采用YZW 型橡膠套軟電纜或性能相同的其它電纜，電纜密封頭采用特殊硫化處理，以防電纜外皮破損而滲水至電機。

（5）油室內設有密封泄漏保護裝置。

（6）引出電纜中雙色線(黃/綠)為接地線，聯接可靠。接地標志明顯，使用期內不易磨滅。

（7）電機轉子采用動平衡試驗，平衡精度為 G6.3。

（8）電機定子繞組內設有熱保護開關。

（9）運行期間，電源電壓、頻率與額定值的偏差及對電機性能和溫升的影響符合使用規定，電機的電氣性能符合JB/T8092、JB/Z346、

GB5013．4 中的規定。

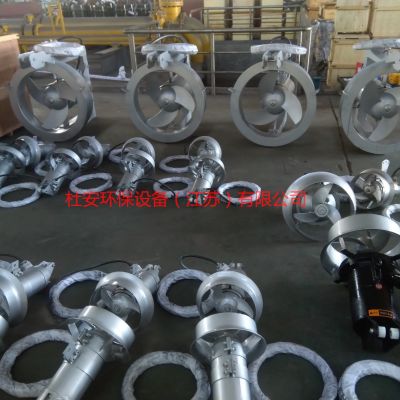

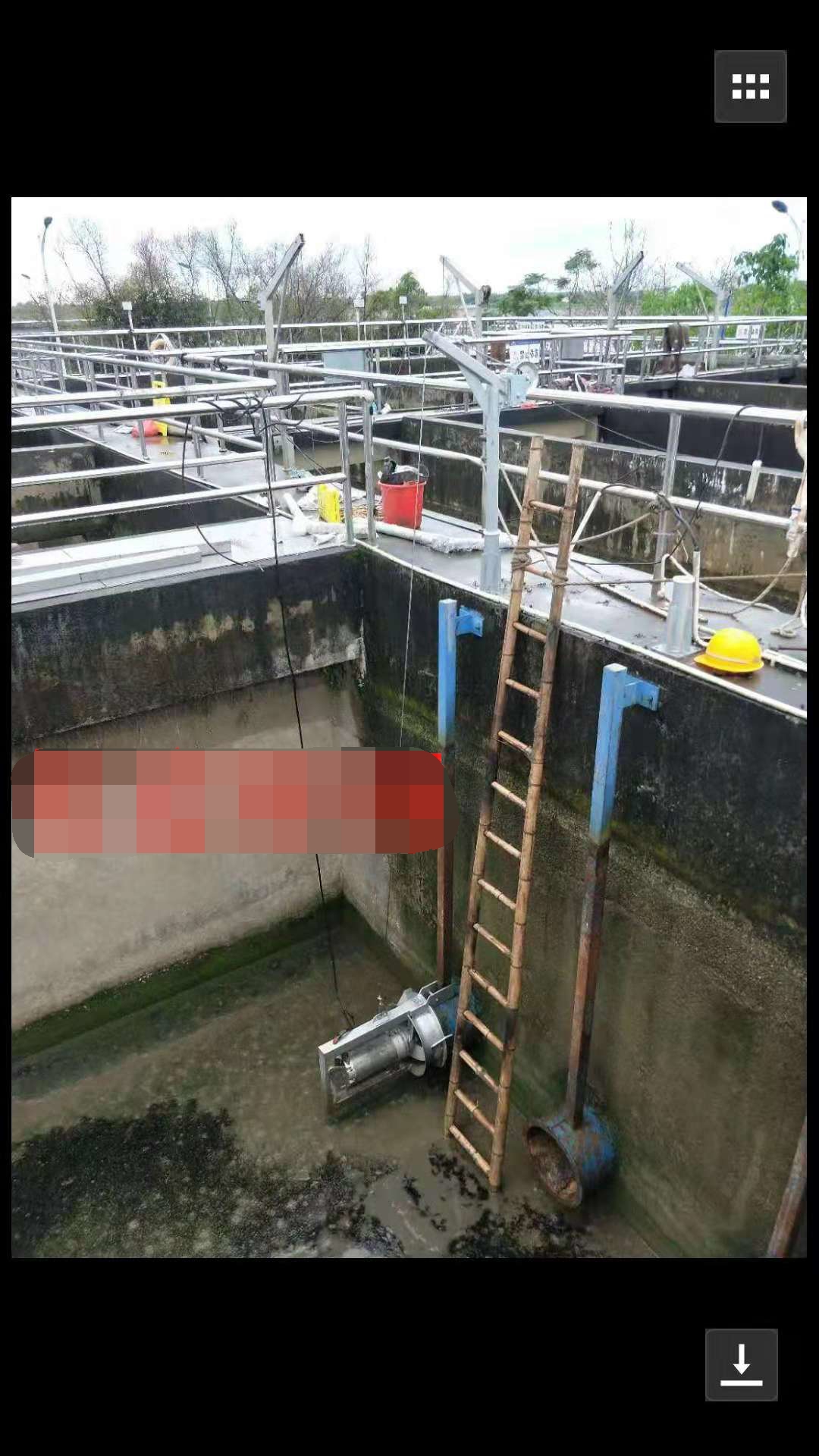

（10）在導軌支架上自由升降，可與預埋回流管快速耦合，運行平穩、可靠。

（11）電纜進線密封

電纜進線密封是一個帶固定板的完整部件。電纜入口嚴格保證防水和潛水密封。

（12）電機：

三相鼠籠式感電機，殼型設計，殼內充滿空氣，以直接方式啟動， 電機可以連續攪拌 40℃的介質，每小時的較大啟動次數為 15 次，每次啟動之間的間隔時間均勻。電機的設計能夠在額定電壓變化±5％的范圍內提供其額定輸出。在電機未過熱的情況下，只要電機未達到滿負荷連續運，±10％的額定電壓誤差也是可以接受的。電機允許的相間電壓不平衡在 2％之內。定子通過周圍液體冷卻。電纜直徑大于 1．5mm2 連接熱敏開關和可選保護傳感器，電纜護套抗污水腐蝕。

（13）機械密封

配有兩個獨立的機械密封系統。密封件在油腔中操作，用液體動力以恒定的速度向密封面噴油產生潤滑。外部—次密封組件位于攪拌液體和油腔之間，包含一穩定的和—正向驅動的旋轉的碳化鎢圈。內部二次密封件，位于油腔和電機殼之間，包含一穩定的碳化鎢圈和—正向驅動的旋轉的碳化鎢圈。只有外密封面和攪拌的介質接觸。每個密封接口用彈簧系統卡緊。密封既不要求維護又不要求密封調整，還不要求密封旋轉方向。油腔加注石蠟型白油，油中不含芳香族碳?xì)浠衔铩?/p>

（14）軸承

葉輪軸和電機軸為一個整體,電機內軸承為兩只全封閉深溝球軸承。主要軸承是單列調心滾子軸承以承擔軸向負荷，軸承使用壽命不小于10萬小時。

（15）油室

油對密封起潤滑、冷卻作用，并對滲透的液體起了額外的屏障作用。油室中積聚的壓力，通過一個內部的空間體積而減緩。

（16）葉輪

葉輪為三片式，葉片寬度大，側面薄，表面平滑，并且為后掠式，具有自潔功能確保了攪拌器的高效、無堵塞運行。

（17）保護

1)所有的電機中每相繞組都連接熱敏開關，相互串聯，熱敏開關在

125℃時打開，電機停止轉動并報警。

2)電機室中設有濕度傳感器，為每臺污泥回流泵提供一個電機溫度超小和濕度超小報警監視保護器。當溫度和濕度超小時，控制回路立即使污泥回流泵停止運行以保護電機，報警監視器設在電控柜上。

（18）葉輪軸

葉輪軸和電機的軸為同一根軸，保證電機平穩和高效率的運行。

（19）冷卻系統

電機能被周圍攪拌的液體充分冷卻。

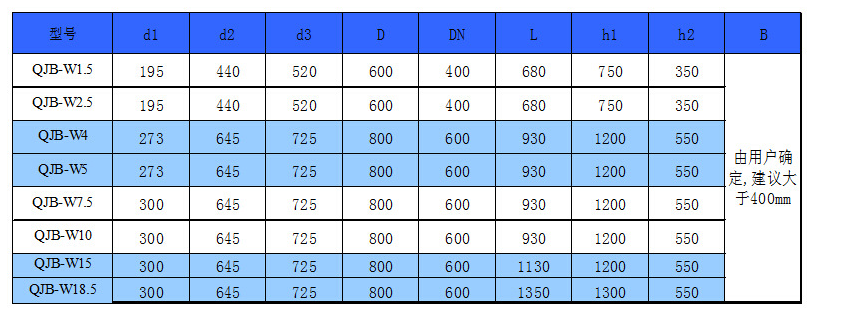

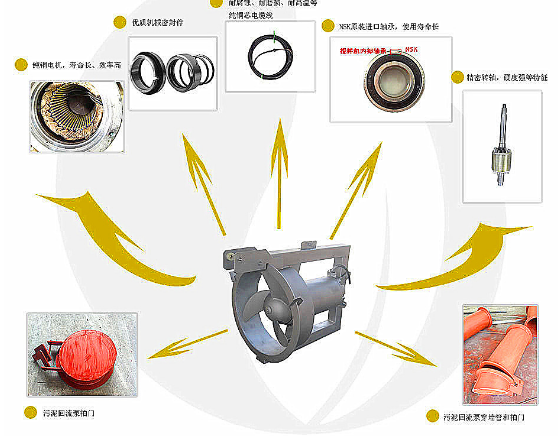

  每臺杜安環保沉水式回流泵包含以下部件：

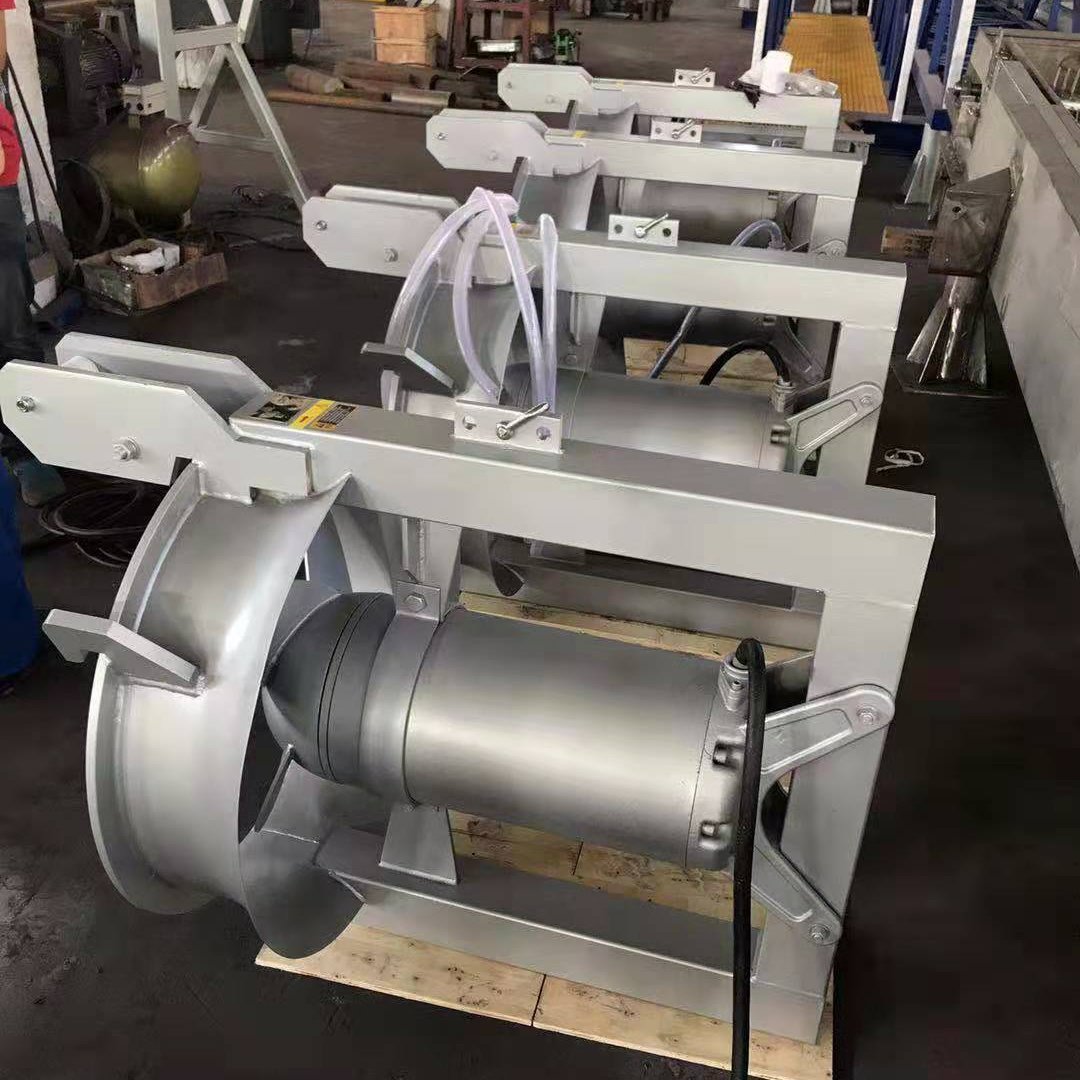

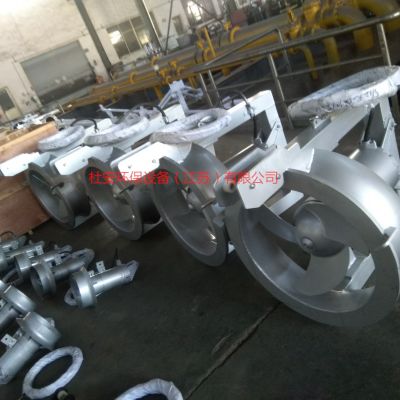

（1）回流泵主機主要由葉輪、潛水電機、導流筒體、導向滑輪等組成。葉輪直接裝在潛水電機軸上，潛水電機則固定在導流筒體內。

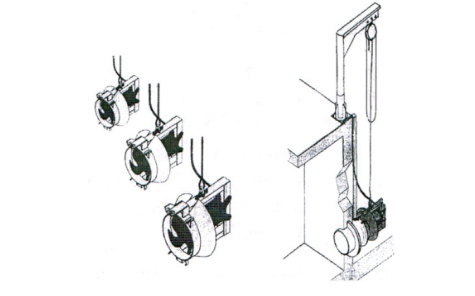

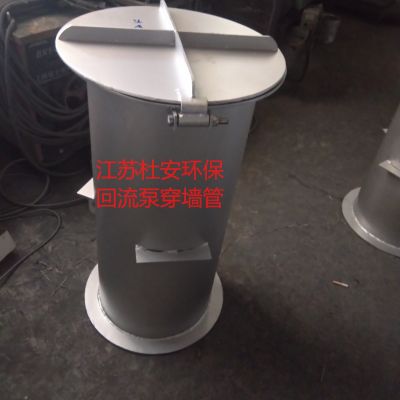

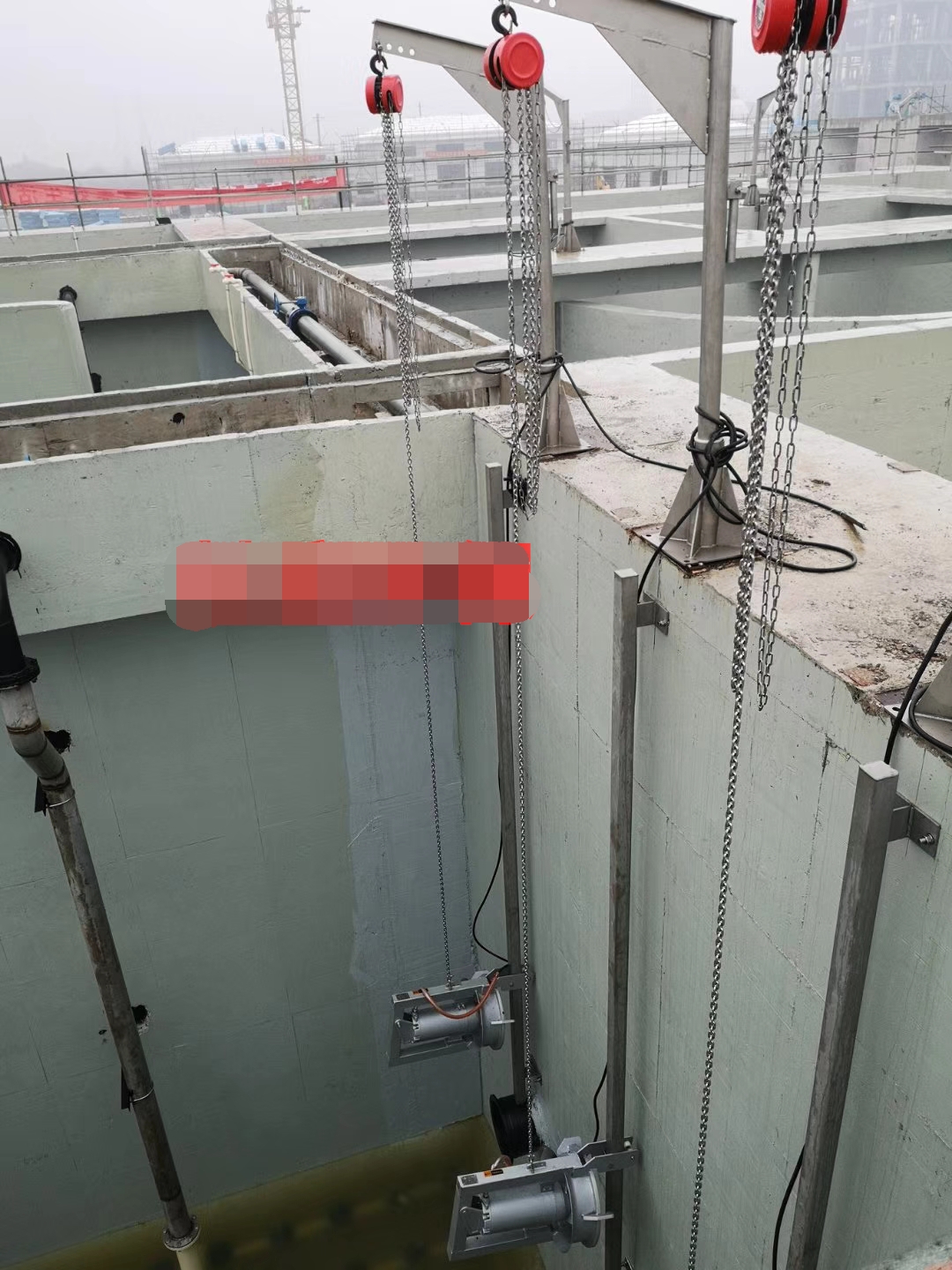

（2）安裝系統由手拉葫蘆、起吊柱、吊架座、起吊環鏈、吊鉤、導桿、穿墻管、拍門等組成。

（3）每臺沉水式回流泵的潛水電纜 10m；

（4）電氣保護元件，包括短路、過載、缺相保護等；

（5）沉水式回流泵保護元件包括濕度保護，溫度保護，以及保護控制器等；

（6）就地控制柜和接線盒等；

（7）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（8）兩年備品備件及備用工具。

 沉水式污泥回流泵現場控制柜

不銹鋼控制柜及現場就地按鈕箱（一控一）。


現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。

江蘇杜安環保根據提供設備的性能要求及上述控制要求，生產時提出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。

需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）”等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。

現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。
