雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無邊角。

雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，在整個運行過程中運行平穩、無振動，運行時間至少10000小時。

攪拌機軸功率確保水體充分混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

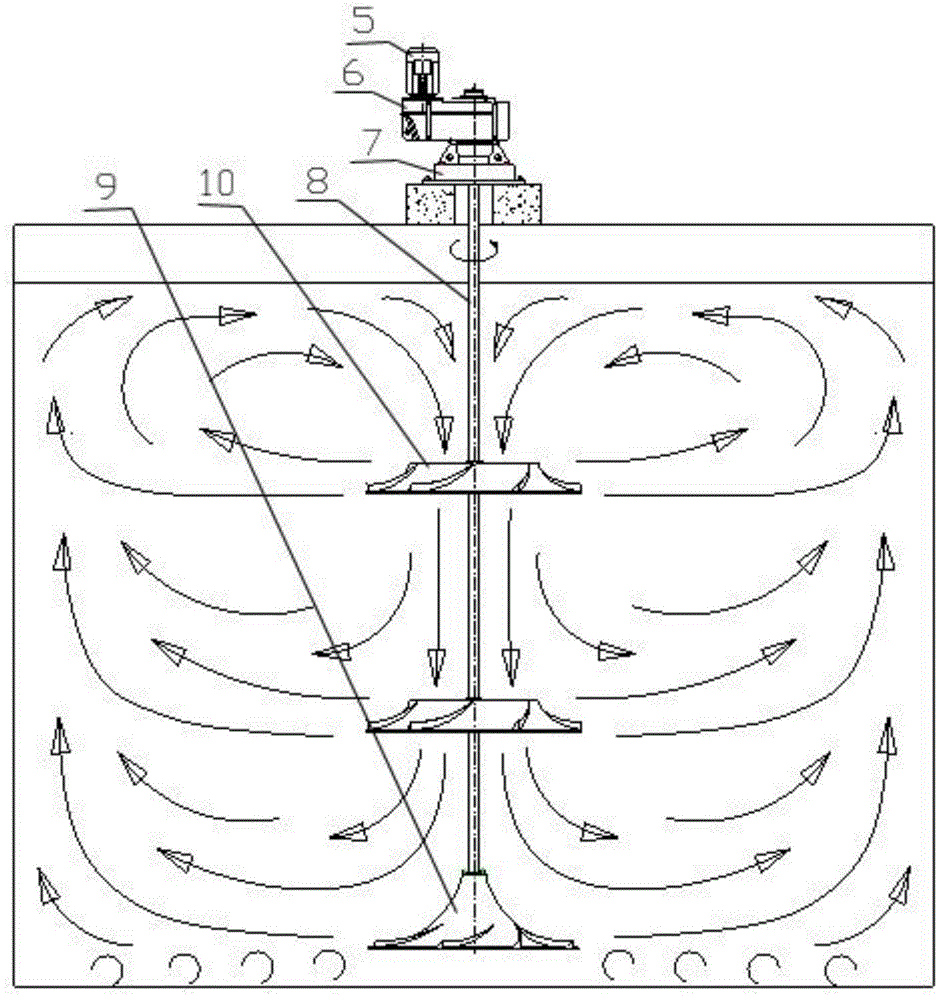

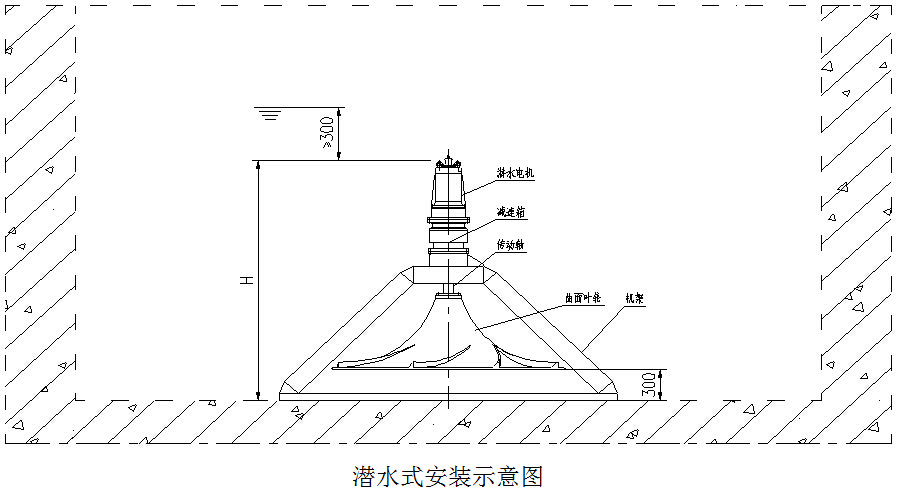

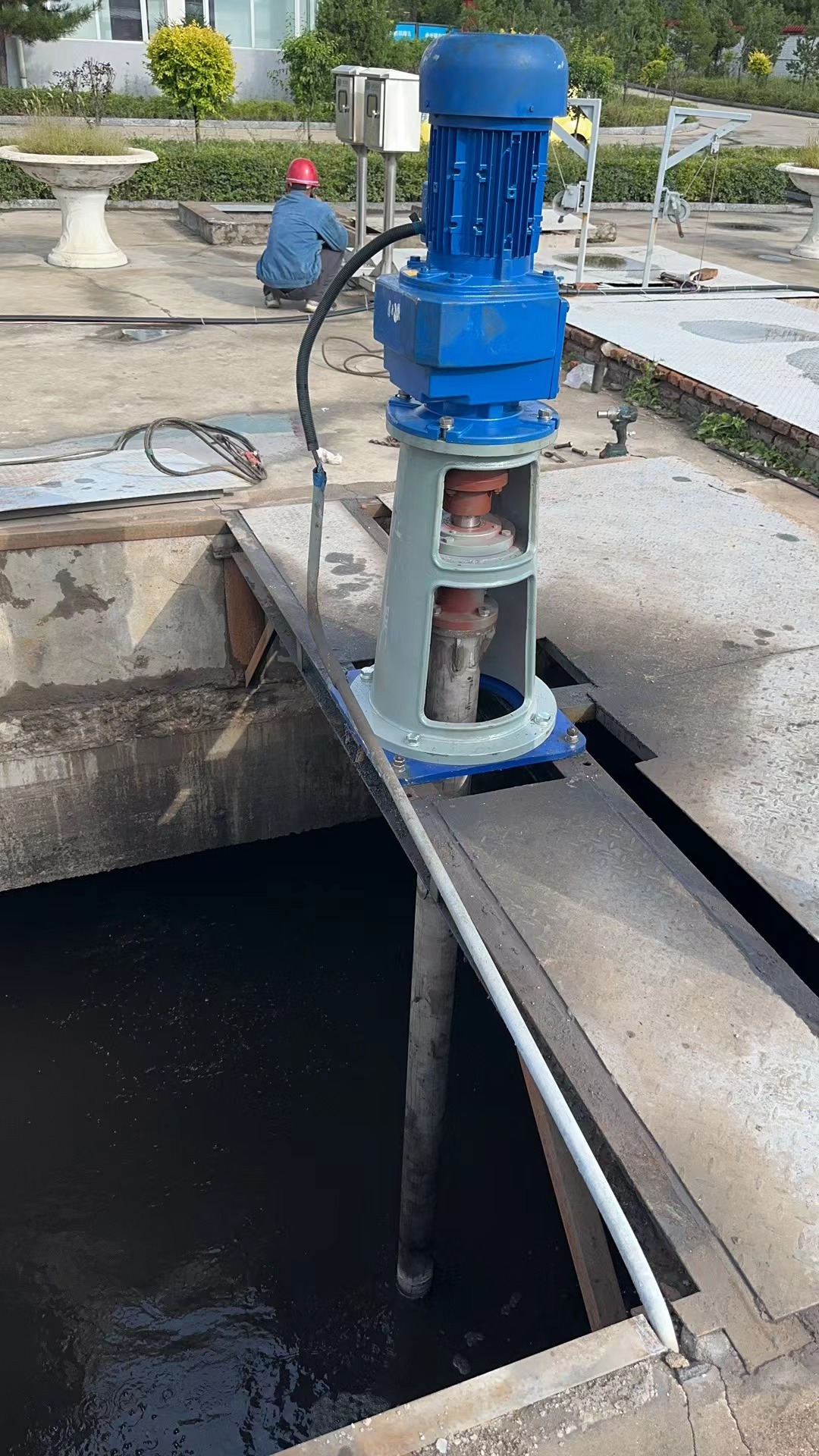

雙曲面攪拌機全部的重量受力支撐在混凝土樓板上，葉輪的位置接近于池底，底部不設軸承支撐，雙曲面攪拌機傳動主軸為整體設計與減速機直聯，
      不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

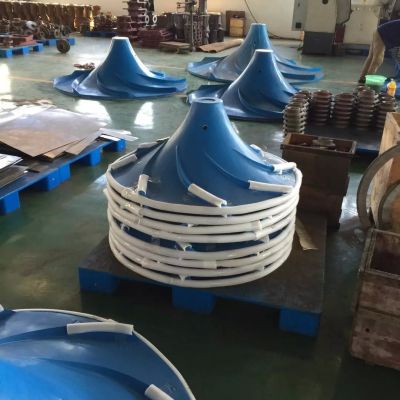

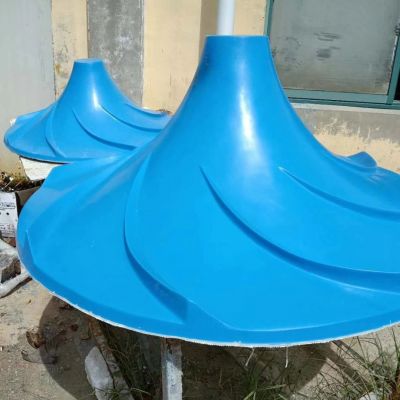

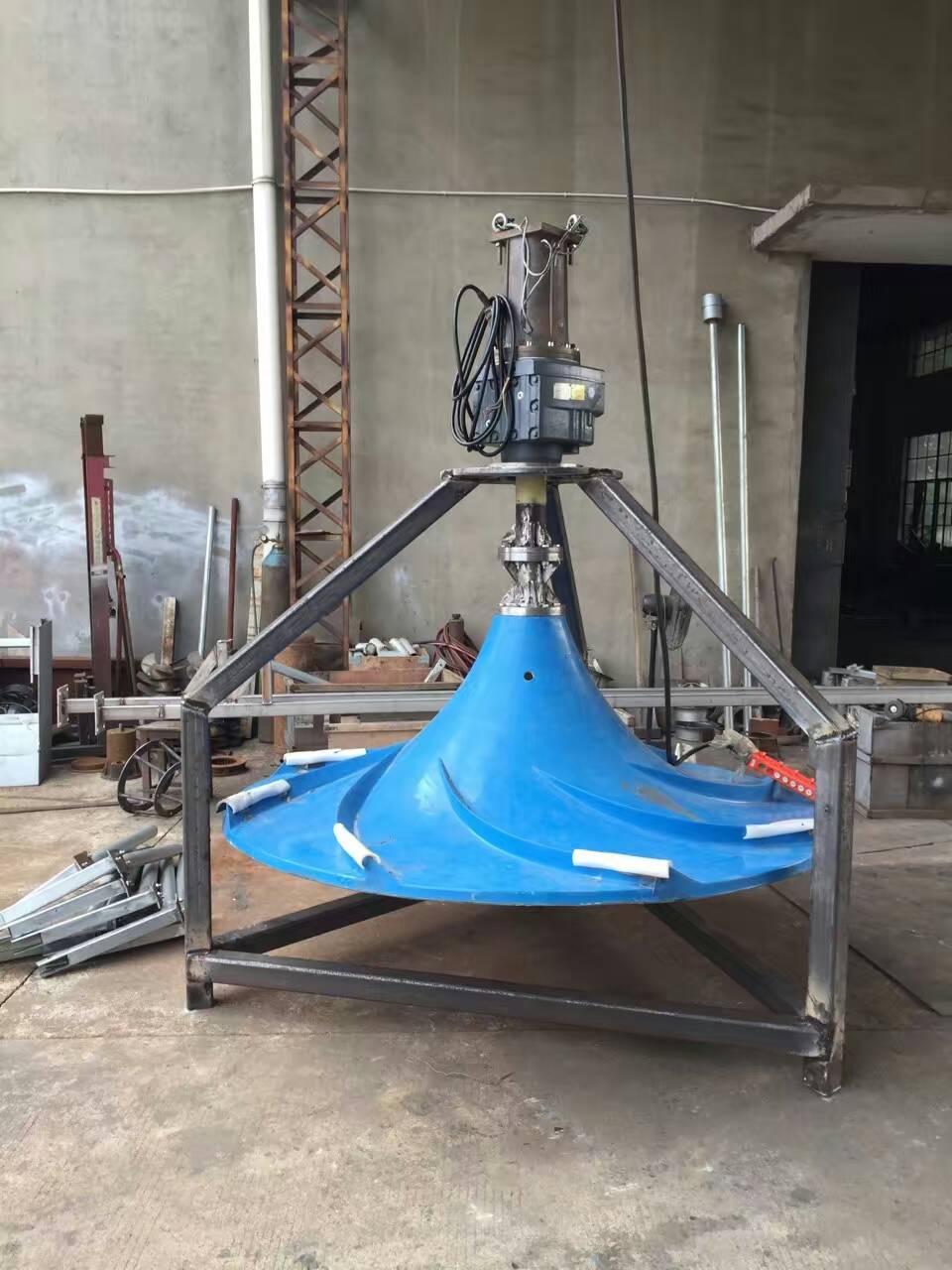

渦輪式葉輪圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接采用沉孔螺母方式，不接受其它方式。

雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針方向轉動。

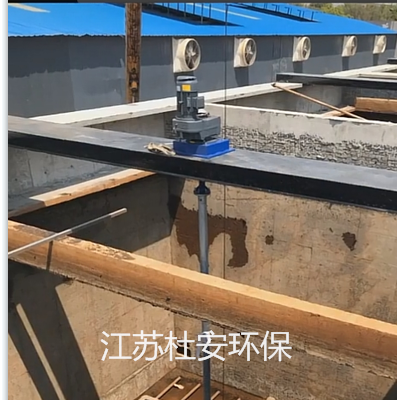

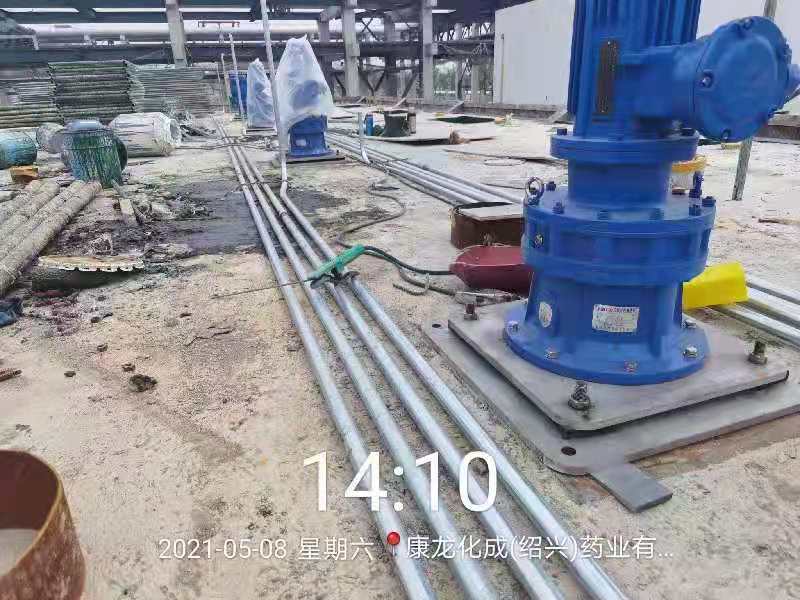

電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。

減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。

雙曲面攪拌機主要材料：

攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸

渦輪式葉輪玻璃鋼GRP

螺栓、螺母、墊圈不銹鋼304

基座碳鋼防腐

       現場電控柜：不銹鋼304材質

 江蘇杜安環保生產的雙曲面攪拌機為成套裝置，并需配備提供電控箱、防雨罩、基礎螺栓及固定架等有效和安全運行所必需的附件。

雙曲面攪拌機技術要求

雙曲面攪拌機要求具有低擾動高性能的溶液均質能力，且保證排泥綜合池內污泥無分層。葉輪轉速、直徑，根據排泥綜合池的池型及尺寸確定。

雙曲面攪拌機運行可靠，噪音低，葉輪及水下部分能耐PAM和PAC等藥劑腐蝕。

雙曲面攪拌機每日24小時連續運行、間歇運行（每小時可啟動至少12次）和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須保持無振動平穩運行。

攪拌機主要技術性能設計要求：

排泥綜合池?cái)嚢杞橘|(zhì)：排泥水

攪拌機類型：立式安裝，切向循環流或軸向流循環流；

排泥綜合池接液材質：攪拌軸及槳葉為SS304不銹鋼；

減速機品牌：SEW、常州國茂或江蘇慧邦、露天安裝；

槳葉直徑：根據均質要求，按現場使用要求或客戶選定；

槳葉轉速：20~40rpm

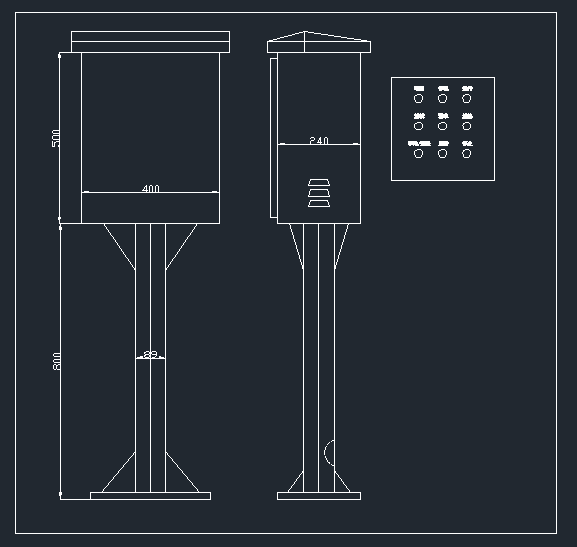

雙曲面攪拌機配套電控箱技術要求：

就地電控箱為攪拌機成套供貨，電控箱至攪拌機的電力、控制電纜及電纜固定件為成套供貨，有關控制箱及控制的技術要求見電氣和控制條款。

現場控制柜配置：

每臺雙曲面攪拌機需實現就地一步化控制啟/停的功能并具有PLC遠程控制功能，其電控柜應至少帶有如下信號接口：

輸入信號（無源觸點）：開/?？刂菩盘?hào)

輸出信號（無源觸點）：手/自動信號；

 運行信號；

 綜合故障信號。

無源觸點信號邏輯：所有信號為正邏輯信號；

信號觸點容量：220V，5A。

預沉池、沉淀池、高效濃縮池和加藥間PAC投配池?cái)嚢杵鞯男吞?hào)及規格、技術要求等。

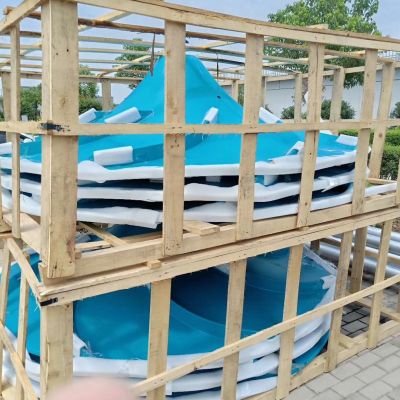

包裝運輸和標識

杜安環保設備及備件的裝運保護、保存和準備；

雙曲面攪拌機廠家負責設備的銘牌

設備產地、國別及制造廠全名

設備的形式、型號、規格、外形尺寸、技術性能及有關參數

雙曲面攪拌機的特性曲線圖（效率、功率）

電機特性曲線，電機啟動特性

雙曲面攪拌機的總體布置圖

設備總裝圖

設備制造進度計劃

主要業績表及用戶證明

基礎螺栓布置詳圖和土建荷載

雙曲面攪拌機結構總裝圖

詳細的技術規格

零件材料和防護涂層說明

設備的外形尺寸和安裝、維修運行所需的空間要求

電氣原理圖及端子接線圖

控制原理圖

說明書或設備一覽表

供貨清單（包括名稱、數量、規格、性能參數、材質、產地）

備品、備件清單

設備的安裝、運行、維修手冊及使用說明書


      雙曲面攪拌機自控要求：

每臺雙曲面攪拌機需實現就地一步化控制啟/停的功能并具有PLC遠程控制功能，其電控柜至少帶有如下信號接口：

輸入信號（無源觸點）：開/停控制信號

輸出信號（無源觸點）：手/自動信號；

 運行信號；

 綜合故障信號。

無源觸點信號邏輯：所有信號為正邏輯信號；

信號觸點容量：220V，5A。

與廠區中控控制系統銜接

雙曲面攪拌機的信號和廠區控制器采用硬線連接。
