杜安環保QJB5.5/4-2200/2-38/P低速推流器使用說明書

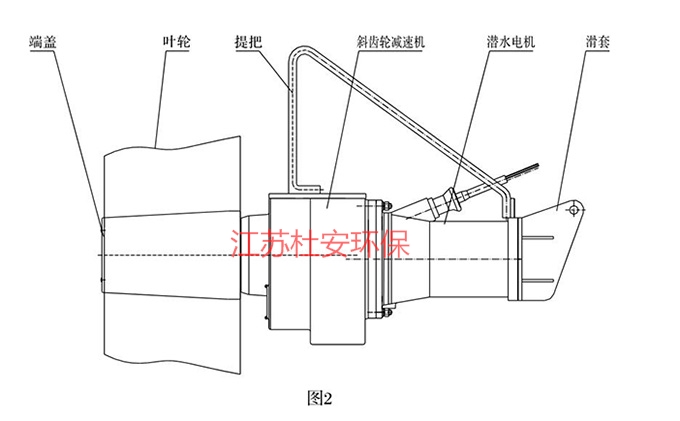

      潛水推流器結構與材料：

 結構說明：

（1）潛水推流器整體密封設計、潛水型。所有部件，包括電機、齒輪箱和葉輪等，都應能夠在下列水下條件下長時間、連續運行：介質溫度0～40℃、介質pH值在4～10之間、動態粘滯度在7～23×10-6之間、軸承和密封處升溫不得高于35℃、介質密度≤1.1×103kg/m3。

（2）潛水推流器具有足夠的攪拌或推流功能，保證池內污泥能充分混合，確保池底流速≥0.3m/s，并保證潛水推流器/攪拌器在任何工況條件下不過載。

（3）潛水推流器水平安裝以確保水在流動過程中固、液均勻分布，防止固體沉淀。無沉淀。

（4）潛水推流器能在全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中保持無振動平穩運行，無機械問題運行時間至少為10000小時。

（5）潛水推流器附件和電纜在20m水深無泄漏損失，可連續潛水。

（6）潛水推流器的所有旋轉零件在制造時進行動平衡試驗，精度不低于ISO940 G6.3級。

（7）軸承采用高質量的長期潤滑軸承，采用SKF或FAG品牌的進口產品，軸承使用壽命（L10）大于100000小時。

（8）機械密封采用碳化鎢材質或進口密封件，材質為碳化硅或碳化鎢

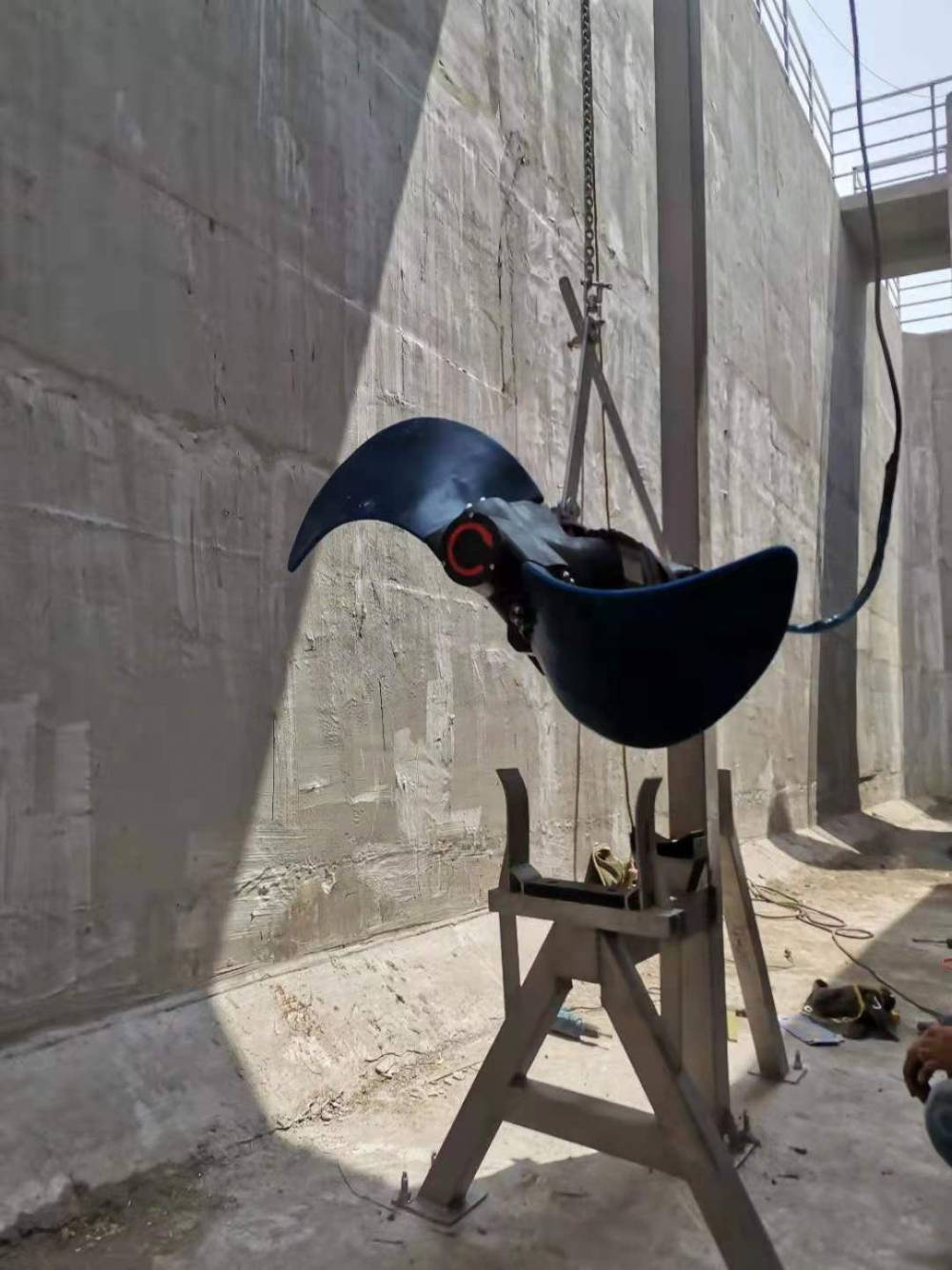

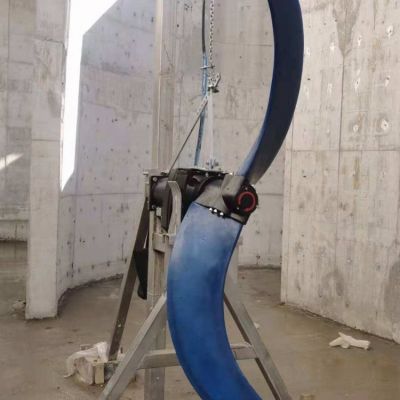

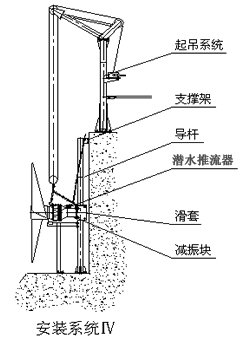

提升導桿帶有焊接的底座，高度應適合將潛水推流器/攪拌器安全地提升出池面。導桿頂部配備鎖定平臺，平臺可提供導桿一個特殊的轉角。每臺潛水推流器/攪拌器配備便于安裝的支架，支架可在180度范圍內旋轉。

潛水推流器原材料：

A.所有材料過硬、種類的高質量材料，這些材料是制造廠較新使用而非淘汰產品，沒有任何缺陷和不良，適用于設備的連續運轉。

B.提供給業主所有與之合作提供這些設備和材料的生產廠家名稱及所供設備的性能和有關附屬資料外，在特殊情況下，還必須提供為驗證和承認的設備或材料樣品，未被承認的產品不能裝配和使用。

C.江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)與潛水推流器制造工藝是現代嚴格的標準和較高水準。

D.主要零件材料應符合以下要求：

       說明：表面防腐高等級環氧防腐涂料體系保護，較小厚度320m

潛水推流器出廠試驗說明：

每臺潛水推流器在出廠之前應進行如下試驗（但不限于這些）：

A.所有潛水推流器在制造過程中以及出廠發運前應檢查與試驗，包括材料、鑄件、部件的檢驗，攪拌機的出廠前試驗等。

B.潛水推流器的材料試驗主要指葉輪、軸等主要部件的材料試驗的理化分析，以驗證其是否符合本技術規定的標準。

C.電機定子繞組對機殼的絕緣電阻的測定。

D.電機空載電流和空載損耗的確定。

E.耐電壓試驗。

F.匝間絕緣耐沖擊電壓試驗。

杜安環保潛水推流器按照生產廠家的說明和建議在圖紙規定的位置進行安裝，還應提供廠家建議的設備保修期的運行所需油脂。地腳螺栓由杜安環保提供和安裝，并符合使用要求。

混凝土基礎

潛水推流器混凝土基礎由土建供應商負責。協調土建供應商以確保基礎位正確。砼強度等級

滿足潛水推流器安裝與運行的需要，除非有其他的規定，基礎螺栓在灌漿時正確放置。

工廠涂漆

A.涂漆之前，所有設備表面充分地清掃、干燥，除去油脂、鐵銹、泥土和其他的表面污垢。

B.所有潛水推流器，電機和其他的驅動設備都根據本規范要求在工廠涂一層底漆和面漆，將來運行時將與污水直接接觸的表面進行可靠的防腐處理。

檢查和試驗

A.概述

1.從工廠發貨前，業主有權檢查和測試本規范的所有設備和材料。

2.發貨前，及時書面通知使用方，以讓他們安排檢查。

3.杜安環保給業主配備檢查和測試所需的設施，包括人工，留有足夠的時間進行檢查和測試。

4.所有材料和設備都按照業主的要求檢查和試驗。預料到由于材料和設備的檢查和測試可能會延誤時間。

5.杜安環保售后服務人員進行現場服務，以便進行安裝檢查和設備試運行。

6.在安裝工作和試驗準備工作完成以后，才能開始進行現場試驗。

       B.潛水推流器

1.江蘇杜安環保QJB潛水推流器現場安裝指導下，全部完成安裝工作以后，業主在場時進行試驗，以確定低速推流器的運行是否符合規范要求?，F(xiàn)場試驗應提供所需的水或污水，人工，設備和臨時設施，以便完成現場試驗。

2.如果潛水推流器性能不滿足本規范要求，進行更換。驗收前，進行24小時運行試驗。

C.電機

1.杜安環保在電機通電前接好電機的接線，如果絕緣性較好，按業主同意的措施進行處理。

2.按照制造使用的要求檢查所有電機安裝是否正確，檢查潤滑情況及電機接線和旋轉方向。

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)、潛水推流器安裝調試階段

常規的性能試驗應按照正常負荷工況運行24小時。
