潛水低速推流器QJB5/4-1800-52/B技術說明

        性能和結構：

1、潛水推流器能每日24小時連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行。

2、潛水推流器在整個運行過程中保持無振動平穩運行，運行時間至少為20000小時。

3、質保期為2年，整機使用壽命不低于7～8年。

4、殼體：潛水推流器殼體由優質鑄鐵或不銹鋼制造，殼體厚度承受荷載，表面平整無氣孔。

5、葉輪
          潛水推流器葉輪采用聚氨酯，兩葉分體式，且須作動、靜平衡。表面處理應仔細，葉輪能高效利用電機的輸出功率進行攪拌并推動池底污水流動，
          所有葉輪形狀相同，葉片間距相等，葉輪與軸之間須裝有內鎖裝置，以防轉動時松動，葉片設計須具自清，免震功能。

6、軸

軸由不銹鋼制造，葉輪和電機軸能承受所有軸向和徑向荷載，整機壽命不少于15年，軸承的設計壽命不小于100000小時。

7、軸封

采用兩個相互獨立的高質量機械密封，采用碳化鎢或碳化硅，機械密封適用于pH5～10介質。機械密封的使用壽命不低于25000小時。機械密封設計成可以正反向轉，而不會帶來不良后果。

8、電機

潛水型三相鼠籠電機，防護等級為IP68，絕緣等級F級或更好，B級溫升，電機軸和轉子作平衡，每分鐘的轉速不超過1500轉，380V，AC，3相，50HZ。電機須設計為可連續運行，每小時可啟動至少15次而不損壞潛水推流器。

9、電纜和電纜密封

電機配有用于控制和動力水下電纜，每根電纜都有一個單獨的進口，并進行可靠的密封。電纜長度10米

泄漏傳感器

潛水推流器設置泄漏傳感器，傳感器根據導電性原理工作，訊號能監測并在電機出現嚴重?fù)p壞前發出報警訊號。

低速推流攪拌器材質：

殼體：不銹鋼316Ti （DIN1.4571）

葉輪：不銹鋼316Ti （DIN1.4571）

葉輪軸：高強度、耐腐蝕不銹鋼

機械密封：碳化硅/碳化硅

與接觸的螺栓、螺母、墊圈：不銹鋼316

提拉繩：不銹鋼316或不銹鋼304

提升裝置水上部分：不銹鋼304

提升裝置水下部分：不銹鋼304

低速推流攪拌器（控制系統）

低速推流攪拌器的操作為就地手自動控制，控制箱離地1.2m，配備不銹鋼304支架，適用于戶外使用，與潛水電機連接的電纜長度不低于10m。
      現場控制箱的箱體采用不銹鋼304制造，壁厚不小于2mm。箱內含潛水?dāng)嚢杵鞅Ｗo(hù)轉換裝置。具備向中控室傳輸狀態信號的接口。


      現場控制箱說明：

控制箱用于控制推流器的開/停，動力及信號電纜的轉接。

控制箱內至少應包括：進線隔離開關，空氣斷路器，熱繼電器，接觸器，控制操作單元，動力及信號接線轉接端子排，推流器故障信號轉換裝置，“急停”按鈕等元件。

推流器的手/自動轉換、運行、故障等信號可整合至PLC系統。

技術參數

工作電源：AC   380V   50Hz  三相五線制

輔助電源：AC   220V   50Hz

 其他隨機附件或要求

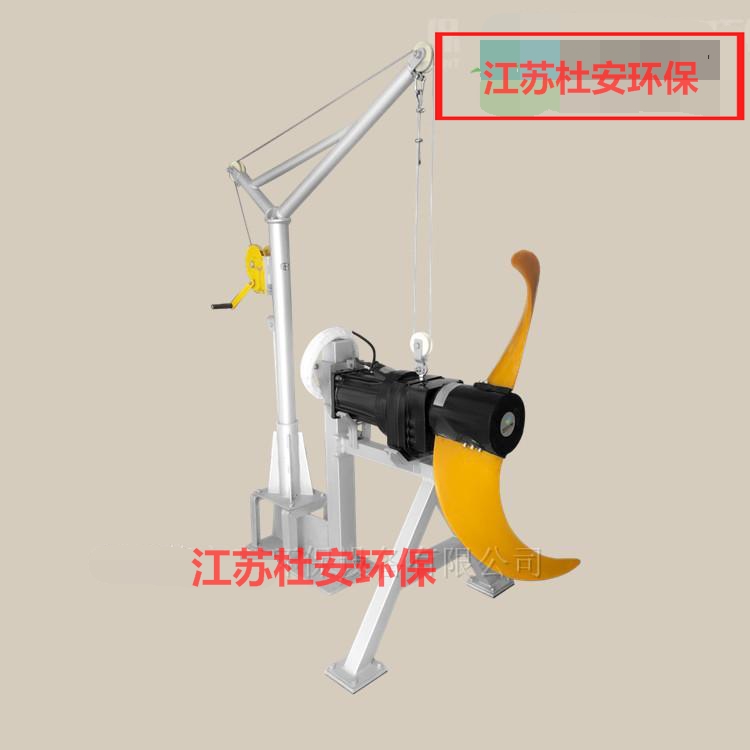

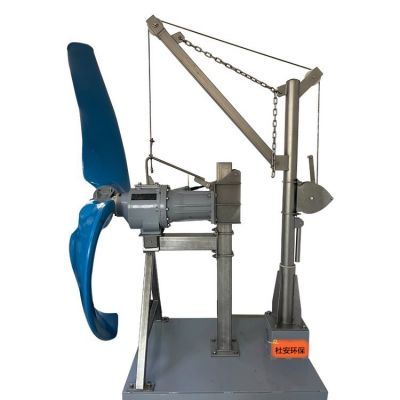

潛水推流器隨機配備6套手搖式起吊裝置（含鋼絲繩、三叉掛鉤）安裝在原有起落支架上，部分鋼絲繩、掛鉤可以利舊，所需數量根據現場情況進行更換、補充提供。起吊裝置材質，水下部分需要不銹鋼304及以上材質，水上部分不銹鋼201、304或316不銹鋼及以上材質。起吊裝置可以靈活正反向操作，且停止操作后，裝置即刻剎停，手搖操作時自行解除剎車。起吊裝置的手搖把安裝具有防松脫結構，以防止搖把脫落。

潛水推流器整機質保兩年，質保期內設備保養時，提供現場或遠程指導。質保期內，如法潛水推流器出現非人為操作原因的故障，須安排進行維修，且該臺潛水推流器質保期按照維修后重新投入使用日期，重新計算。質保期內，同一臺潛水推流器相同故障如果出現兩次及以上，免費更換相同型號的全新推流器。
