本節說明潛水推攪拌機的設計、制造、工廠試驗的技術要求。

總則：標準化的外觀、運行、維修、備品備件以及制造商服務，所提供的設備必須是一個制造商的產品。

規格及供貨要求：

潛水?dāng)嚢铏C(jī)為成套裝置，配套完整的潛水電機；設備的保護元件，包括電機泄漏保護，電機過熱保護；電機固定架、限位固定鏈、導軌、緊固件、起吊葫蘆、水上提升裝置等；10米水下電纜；有效和牢固運行以及安裝所必需的安裝附件。

其中由機械設備配套的控制箱（或接線箱）至其所控設備之間的動力及控制線纜（包括水下電纜）由江蘇杜安環保主機配套供應，其長度為標配10米，并滿足工程要求。

生產經驗及資格

江蘇杜安環保潛水推流器、潛水?dāng)嚢杵鬏S承和機械密封商為NSK品牌和碳化鎢材質。

質量要求

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)、潛水推流器負責其整體系統的安裝調試和正常運行。

 參考標準

A.這里所列各種設計、制造、組裝標準應適合在中國使用并至少符合或超過下列標準，但不限于以下已頒標準：

A.材質為304不銹鋼或316不銹鋼；

B.潛水?dāng)嚢铏C(jī)為整體式防水設計，濕式安裝，鼠籠式感應電機驅動。

C.設備按照較佳方法設計、制造、安裝，按照?qǐng)D紙安裝以后運行良好；

D.有實際需求時，可超負荷運行（能承受至少10%的過載量）；

E.潛水?dāng)嚢铏C(jī)具備自動清潔的功能，可防雜物纏繞、堵塞；

F.共用電動機軸，支撐自潤滑（油脂潤滑）抗磨軸承；軸不得與介質接觸；

G.導向桿組件，帶導向桿上部和下部固定裝置，導向桿和固定裝置須可以根據池的幾何形狀對推力的方向、角度、和水平進行調節；

H.電機為三相異步潛水電機、400V或380V、50Hz、交流電源，設防干轉保護（執行標準DIN/VDE0530），符合IEC標準；防護等級為IP68，H級絕緣等級；電動機可在全浸沒的狀態下進行外部冷卻，電機的溫度控制由熱敏開關進行保護；

I.電纜進線帶保護橡膠套，電纜外皮、單根電纜以及剝?nèi)ソ^緣的電纜芯線分別進行密封，以防止液體滲漏。

J.電纜帶固定裝置。

1.介質溫度不大于40℃

2.介質PH值在4-10之間

3.動態粘滯度在7~23×10-6之間

4.軸承和密封處升溫不得高于35℃

5.介質密度≤1.2×103kg/m3

B.電機須有足夠的額定功率，當推進器在其特性曲線的任何一點上運行時，電機都不會超負荷。

C.潛水?dāng)嚢铏C(jī)該能夠在全浸沒條件下每天24小時連續運行。同時應能適應連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行的工作狀況。漿葉由水下電機通過高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱驅動。

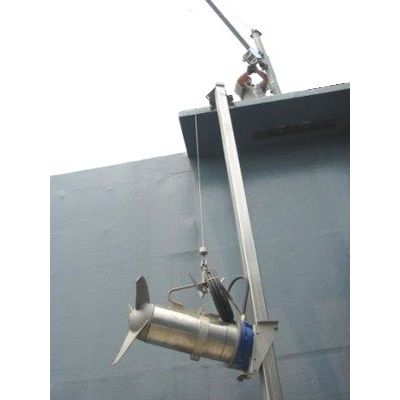

D.每臺潛水?dāng)嚢铏C(jī)配備不銹鋼導向桿和不銹鋼提升鏈，使之自由升降及轉向。

使用要求

A.潛水?dāng)嚢铏C(jī)在整個運行工況條件下，必須運行平衡、無振動。

B.潛水?dāng)嚢铏C(jī)在連續滿足負荷運行條件下，電機及各部軸承與密封結構等的溫升不應大于35℃。

C.潛水?dāng)嚢铏C(jī)的密封性能應良好，有齊全的、必要的檢測監控系統。

潛水?dāng)嚢铏C(jī)安裝說明：

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)，潛水推進器嚴格按照生產廠家的說明和建議在圖紙規定的位置進行安裝，提供廠家建議的設備保修期的運行所需油脂。地腳螺栓提供和安裝，并符合生產廠家的要求。

混凝土基礎

潛水?dāng)嚢铏C(jī)基礎由土建供應商負責。協調土建供應商以確?；A(chǔ)位正確。砼強度等級滿足攪拌機安裝與運行的需要，除非有其他的規定，基礎螺栓在灌漿時正確放置。
