1. 供貨范圍：

江蘇杜安環保生產的污水?dāng)嚢铏C(jī)為成品裝置，并需配備導桿、起吊裝置、水下電纜、固定螺栓、緊固件以及安裝和牢固運行所必需的附件。

2. 技術要求

潛水?dāng)嚢铏C(jī)能在全浸沒的條件下連續運行、間歇運行，潛水?dāng)嚢铏C(jī)在整個運行過程中保持無振動平穩運行，產品設計使用壽命不低于10年，無機械問題運行時間8000小時。

每臺潛水?dāng)嚢铏C(jī)能在污水中工作，推動污水的流動。

潛水?dāng)嚢铏C(jī)轉動平衡自如，無卡死，停滯，振動等現象。

潛水?dāng)嚢钁?yīng)作密封氣壓實驗，實驗壓力為3kg/cm2，歷時5分鐘無泄漏現。

每臺潛水?dāng)嚢铏C(jī)配備不銹鋼導桿和不銹鋼鋼絲繩，使之自由升降及轉向。

1）接線室

電機接線室的防護等級為IP68，與周圍的液體能夠地密封。

2）冷卻

電機的冷卻通過定子向殼體的熱傳導來完成。

3）軸封

采用獨立的高質量密封系統。以確保在下密封失效，液體進入定子室時，也不會與軸承和定子接觸。機械密封采用耐腐蝕碳化硅/碳化硅，介質酸堿度范圍為pH6-9。
      機械密封是免維護的，能抵抗熱沖擊，并具有良好緊急運行的特點。機械密封的使用壽命不低于25000小時。

4）軸

電機軸傳動為一根軸，軸可靠的密封而不與液體接觸。

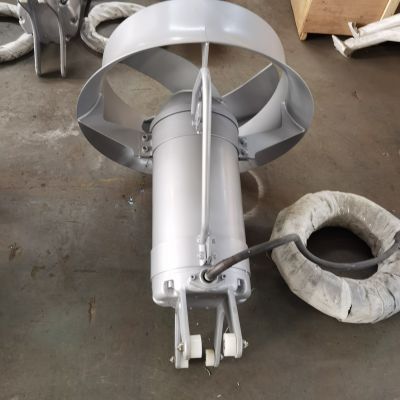

5）潛水?dāng)嚢杵魅~輪

采用推進式反扭曲曲線設計，葉輪為沖壓式結構，結構輕、強度高，具有優良的平衡性，經過優化的葉輪曲面，具備自清潔功能，使葉輪避免阻塞結渣。

配置導流罩，可起到整流作用，增加軸向流量及方向性，加大循環流量。

6）電機

電機為三相鼠籠電機，3相380V、50Hz，防護等級IP68，絕緣等級F。電機應在較大攪拌載荷下，都不會出現過載。電機每小時啟動不小于15次，并且定子繞組的平均溫升不超過80℃。定子應熱壓嵌入定子室，不能采用需在定子室上鉆孔的螺栓，銷子及其它連接裝置。

7）軸承

葉輪軸由一個雙列角接觸球軸承和一個單列深溝球軸承支撐，為確保長期、可靠運行，選用NSK進口軸承，使用壽命不低于100000小時。

8）電纜和電纜密封

電機配有用于控制和動力水下電纜，并進行可靠的密封。如果動力電纜是多芯電纜，則每根電纜還要進行單獨密封。電纜應伸進接線室，并用可重復使用的橡膠密封件密封，不允許使用樹脂或其它罐裝密封材料密封。每根電纜應配有電纜網兜或電纜夾，用以將電纜懸掛在掛鉤上，并承受電纜的自重量。

9）泄漏傳感器

在密封腔內提供一個探測液體泄漏的傳感器。所有訊號都應分別監測并在葉輪或電機出現嚴重?fù)p壞前分別發出報警訊號。

10）熱保護

電機的每一相均由常閉型溫度傳感器保護，三個傳感器應串聯聯結，這些傳感器都應在攝氏140℃時保護相連接，并接至控制柜，與控制柜連接。

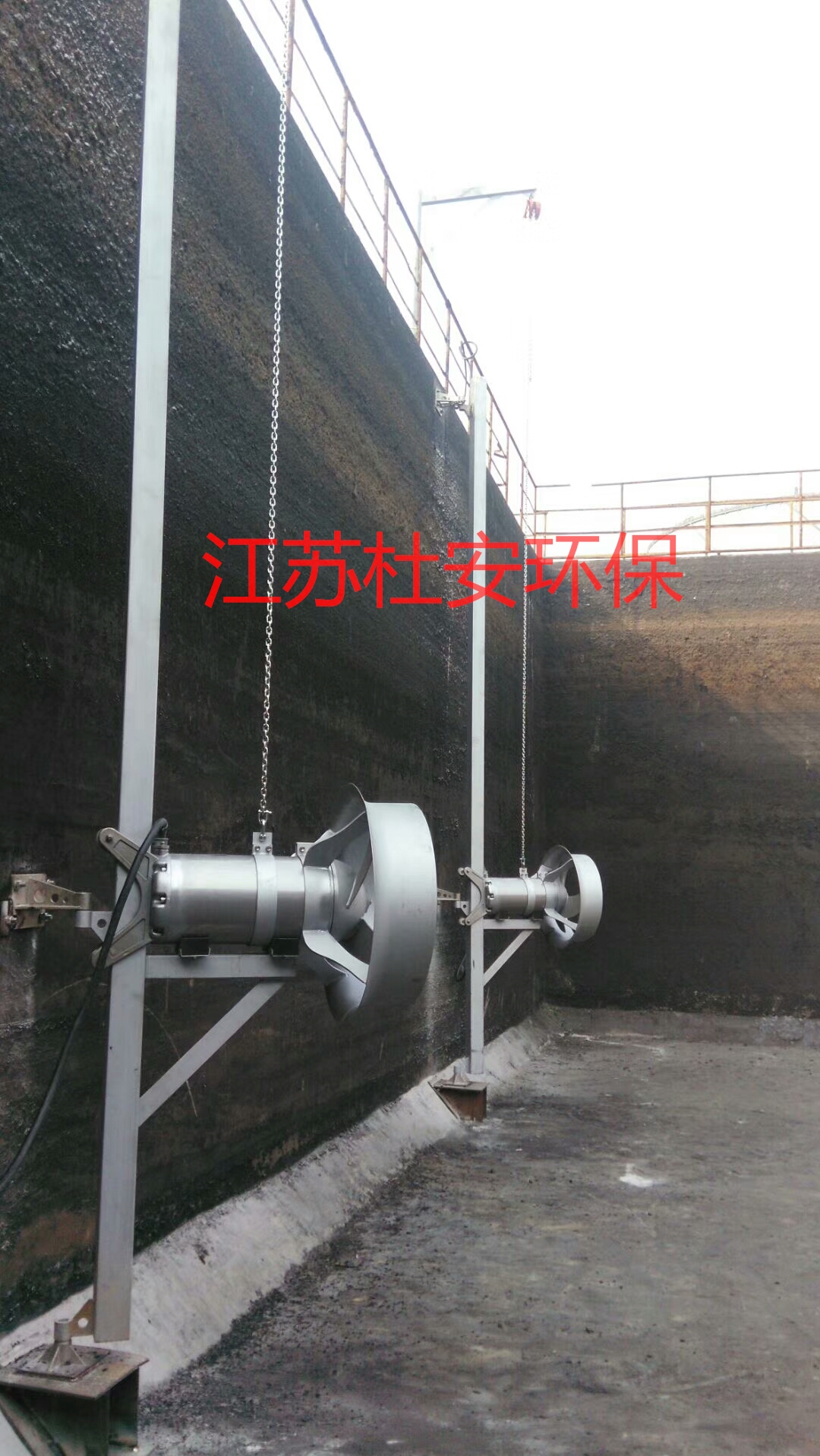

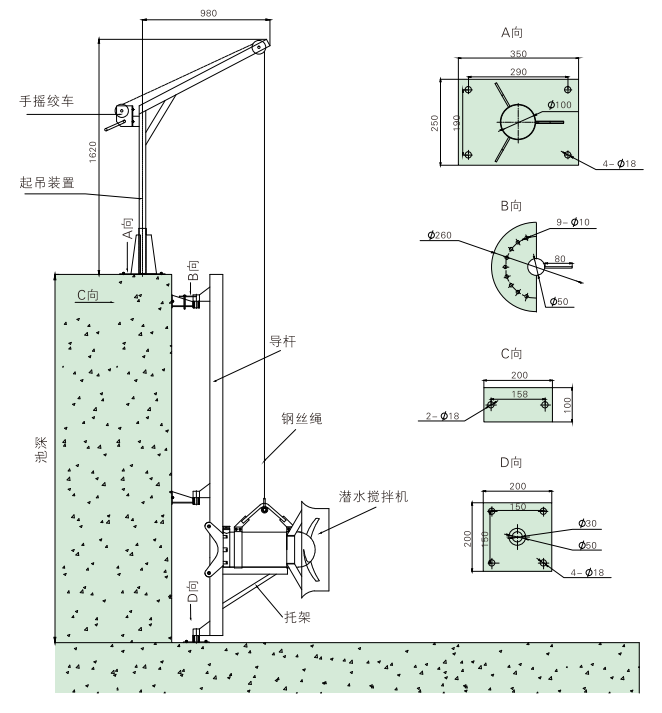

11）安裝提升系統

杜安環保成套提供潛水?dāng)嚢铏C(jī)全部的安裝及緊固材料，安裝系統應包括導軌、鋼絲繩，并要有臂式起吊架和手搖式卷升裝置。

3. 主要材料

電機殼體：                 鑄鐵HT200

螺旋槳：                   不銹鋼316L及以上

螺旋槳軸：                 不銹鋼420

機械密封：                  耐腐蝕碳化硅/碳化硅

鋼絲繩：                    不銹鋼304及以上

螺栓、螺母、墊圈：          不銹鋼304

導軌、支架：                不銹鋼304

起吊架：          不銹鋼304

 配套304不銹鋼現場控制箱使用，一控一，帶PLC信號接口

（1）裝配完整的潛水?dāng)嚢铏C(jī)

（2）配套的潛水電機與齒輪箱減速機

（3）全套安裝系統（導軌、支架、電纜拉緊件等）；

（4）YCW型潛水密封電纜；

（5）電氣保護元件，包括短路、過載、缺相保護等；

（6）潛水?dāng)嚢铏C(jī)保護元件包括濕度保護，溫度保護，以及保護控制器等；

（7）就地控制柜和接線盒等；

（8）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（9）兩年備品備件及備用工具。

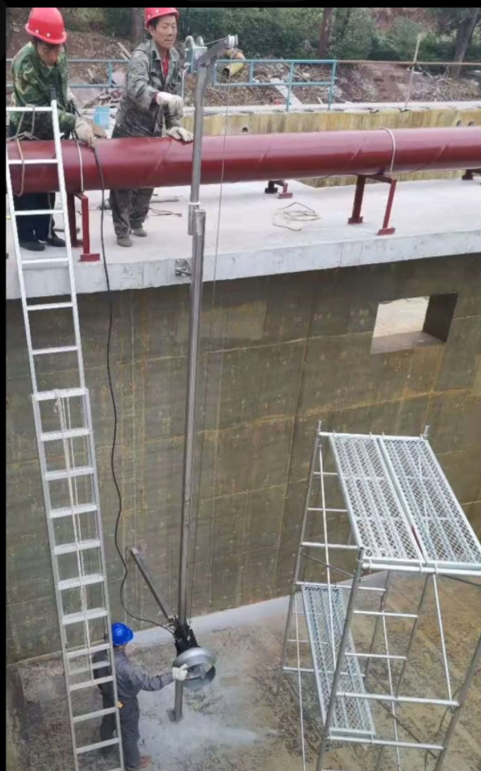

1.江蘇杜安環保進行現場指導安裝下，全部完成安裝工作以后，業主在場時進行試驗，以確定回流泵的運行是否符合規范要求?，F(xiàn)場試驗應提供所需的水或污水，人工，設備和臨時設施，以便完成現場試驗。

2.如果潛水?dāng)嚢铏C(jī)性能不滿足本規范要求，進行更換。驗收前，進行24小時水下運行試驗。

C.電機

1.江蘇杜安環保在電機通電前接好電機的接線，如果絕緣性較好，應通知業主，并按業主同意的措施進行處理。

2.江蘇杜安環保按照制造生產廠家的要求檢查所有電機的安裝是否正確，還應檢查潤滑情況及電機的接線和旋轉方向。

潛水?dāng)嚢铏C(jī)終試階段

常規的性能試驗按照正常負荷工況運行24小時。

江蘇杜安環保潛水?dāng)嚢铏C(jī)制造經驗及資格

3.江蘇杜安環保潛水?dāng)嚢铏C(jī)通過ISO9000、ISO14000體系認證。
