潛水推流攪拌機生產廠家
 潛水?dāng)嚢铏C(jī)性能與結構：


（1）型式與要求：

1）潛水推流攪拌機的型式為三葉片螺旋漿式無阻塞全不銹鋼的潛水?dāng)嚢杵鳌?/span>

2）潛水推流攪拌機工作時要求池底水平流速大于0.3m/s，以防發生沉淀。要求池內淤泥無堆積現象。

（2）主要結構

1）潛水推流攪拌機的設計

潛水推流攪拌機能處理污水、污泥或反沖洗廢水。攪拌器可上下升降，方便的移動，檢查或維修無需人員進入濕井。滑行桿支架作為攪拌器整體部件之一。潛水推流攪拌機全部的重量受力在一個支架上，
      并且支架可承受潛水?dāng)嚢铏C(jī)形成的推力。附件和電纜在10米水深無水泄，可連續潛水工作。

2）潛水推流攪拌機的構造

每臺潛水推流攪拌機整體設計，封閉式連接，潛水型。潛水?dāng)嚢铏C(jī)所有的組件包括電機可在水下連續運轉。與液體接觸的攪拌機主要構件是不銹鋼S304。潛水?dāng)嚢铏C(jī)主件的密封設計是金屬與金屬接觸。需要防水密封的臨界接觸面應是機械加工，并嵌入兩組腈或氟化橡膠O-型圈。

3）冷卻系統

電機能被周圍攪拌介質充分冷卻。

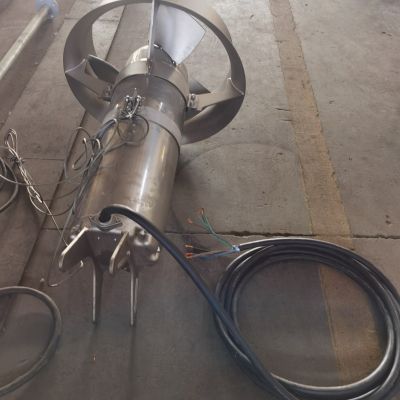

4）電纜和電纜密封

①電機配有控制和動力電纜，具有防拉功能，符合行業標準并提供足夠的長度以接入接線盒且不需要拼接。每根電纜都有一個單獨的進口，并進行可靠密封。動力電纜為多芯電纜，每根電纜單獨進行密封。電纜外護套是低吸收性的防油氯丁橡膠，機械柔性能承受電纜進線處的壓力。

②電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封。該密封可重復使用并保證方便電纜的更換，不能用環氧樹脂，硅或其他二次密封系統進行密封。

5）電機

潛水推流攪拌機的電機是鼠籠式感應電機，裝在充氣的防水的殼內，防護等級IP68。定子繞組和定子進線的絕緣等級為F級180°C。電機設計成可連續處理攪拌40°C的介質，每小時可起動30次，為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，并接至控制柜，與控制柜連接。

6）軸承

潛水推流攪拌機和電機的軸是連續無間斷的軸，軸在油脂潤滑的三個軸承上轉動。軸承是一個單滾珠軸承用于承擔徑向力。下軸承包括一個滾珠軸承承擔徑向力及一個向心止推軸承來承擔軸向力。所有軸承的設計壽命不低于10萬小時。

7）一體化插入式機械密封

潛水推流攪拌機配有一個一體化插入式的雙機械密封。密封在一個油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。外機械密封為耐腐蝕燒結碳化鎢，避免攪拌液進入油腔。內機械密封為耐腐蝕燒結碳化鎢，避免油腔中的油進入電機。內外機械密封各自獨立地運行。

每臺潛水推流攪拌機的軸密封系統應有一個油室，油室從設計上是防止過滿和留有油膨脹的空間。帶有防漏密封的注油孔和檢查孔應當是很容易從外部檢查維修的。

8）潛水推流攪拌機軸

螺旋漿和電機的軸是同一個，螺旋槳所的軸是電機軸的延伸。軸的材料為不銹鋼（S420）。螺旋槳充分與攪拌介質隔離。

9）葉輪

葉輪是304不銹鋼材質或316L不銹鋼，水力平衡的無堵塞的拽后設計。螺旋槳能處理常規污水、污泥或反沖洗廢水。螺旋槳有三個葉片，

11）保護

所有的電機中每相繞組都連接熱敏開關，并串連。水泄漏傳感器：探測定子室中的水。當泄漏傳感器動作時，使得電機停止并報警。提供可裝在電控柜中的監控繼電器用于實時監測熱敏信號和泄漏信號。

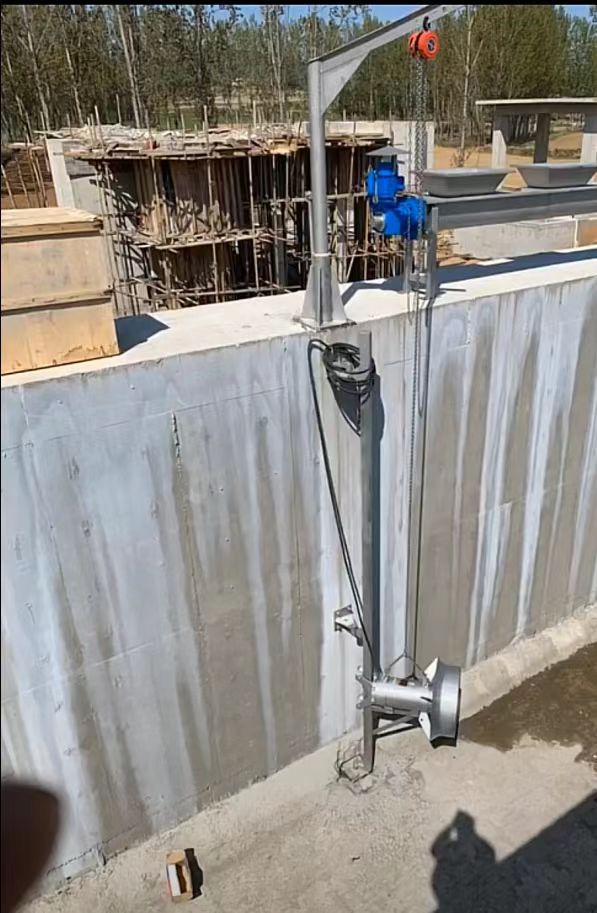

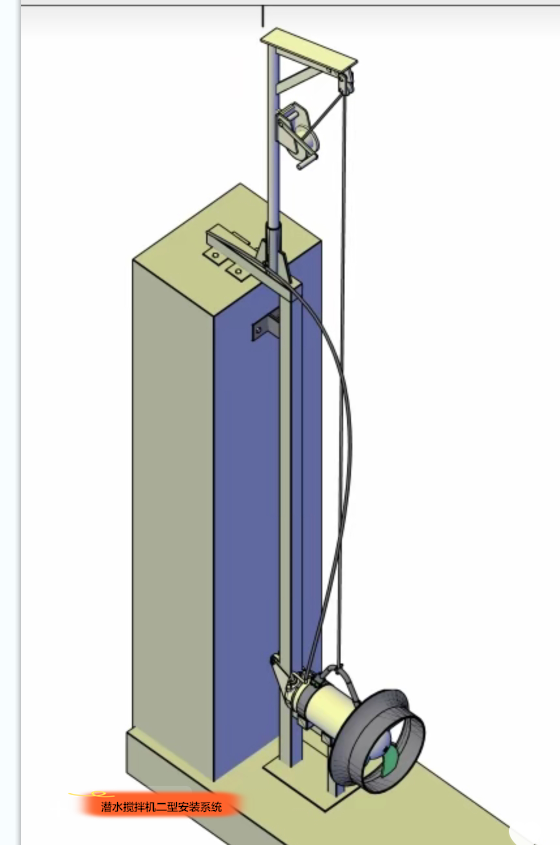

12）提升支架

支架和起吊懸臂均為不銹鋼304。支架可在水平方向0度至180度內每隔10度調整。起吊葫蘆內需配置制動裝置。不銹鋼304的吊鏈、螺栓、螺母、墊片、旋轉操作手柄和化學地腳螺栓均被成套供應。

（3）主要部件材質

殼體：316不銹鋼（整體鑄造，不接受不銹鋼包覆形式）

葉片：316不銹鋼

機械密封：耐腐蝕燒結碳化鎢或碳化硅

靜密封材料：腈橡膠

所有連接附件、地腳螺栓：304不銹鋼

導桿、支架、鏈、鋼絲繩：304不銹鋼


        江蘇杜安環保QJB潛水推流攪拌機主要部件材質：

機殼：不銹鋼 304

葉輪：不銹鋼 316

主軸：不銹鋼 ASTM420

導軌、提拉鏈：不銹鋼 304

臂式起吊架：不銹鋼 304

機械密封：耐腐蝕燒結碳化鎢

螺栓、螺母、墊圈：不銹鋼 316

導流環：不銹鋼 304

（1）杜安環保質檢部建立一套完整的質量檢查制度，以保證所有影響產品的牢固性、可靠性、操作性能以及長期運轉性能的各種因素都已經過考慮，并對加工、檢驗及測試設備進行必要的試驗、檢驗和標定。

（2）潛水推流攪拌機制造、檢驗、試驗和驗收時，應按相關的標準、規范、規定進行。

（3）潛水推流攪拌機所使用的材料進行檢驗，并出具材料出廠合格證、材料檢驗和試驗記錄。

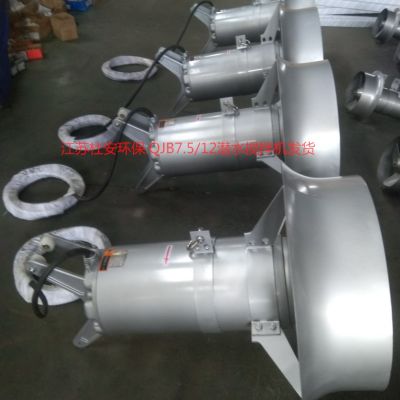

杜安環保QJB潛水推流攪拌機包裝運輸和標識

（1）杜安環保負責潛水推流攪拌機及備件的裝運保護、保存和準備；

（2）杜安環保負責潛水推流攪拌機的銘牌。銘牌有清晰的產品型號、參數、規格及出廠日期。

潛水推流攪拌機出廠附帶資料

潛水推流攪拌機產地、國別、制造廠全名及出廠日期

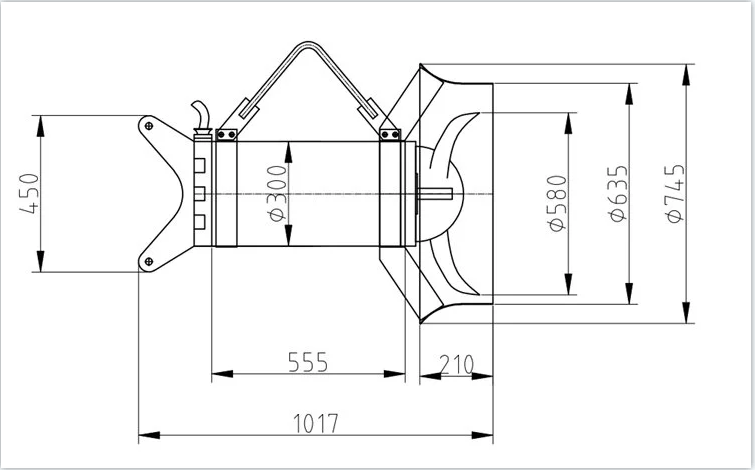

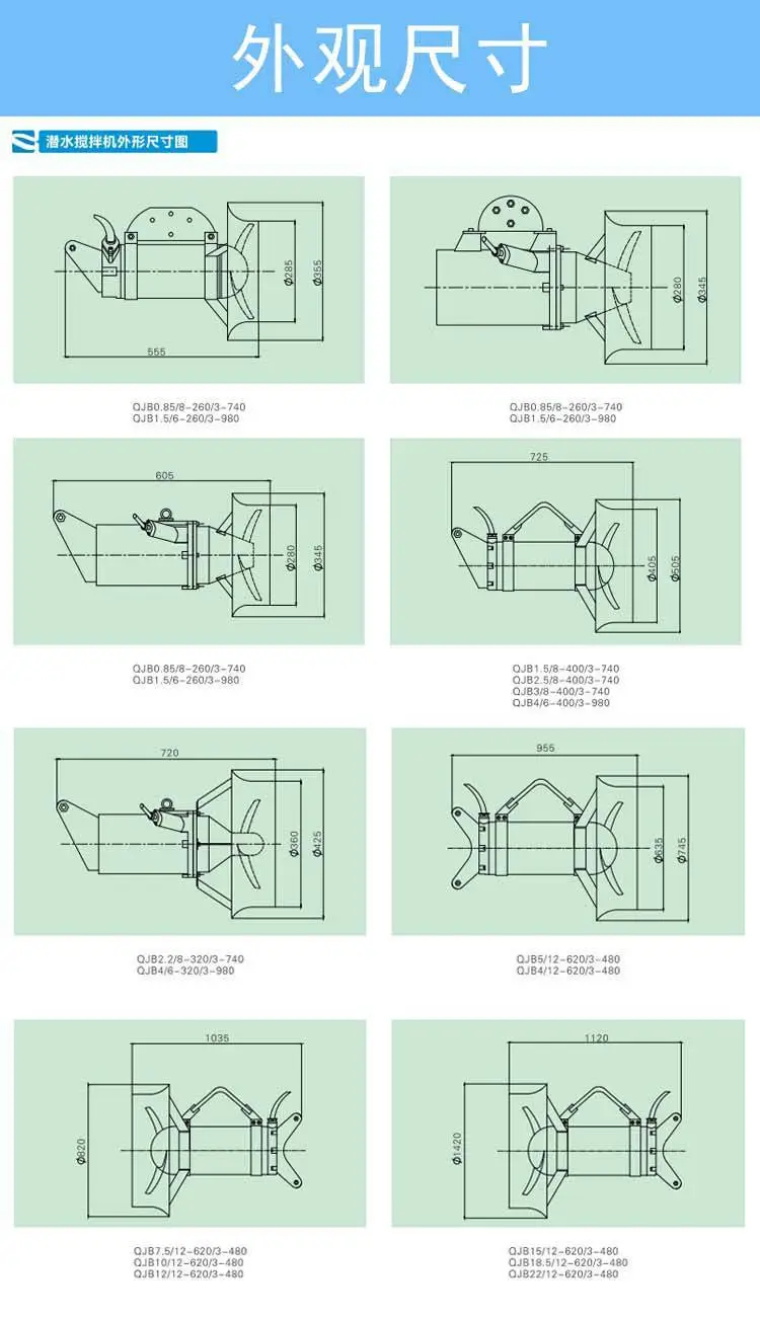

潛水推流攪拌機的形式、型號、規格、外形尺寸、技術性能及有關參數

基礎螺栓布置詳圖和土建荷載

潛水推流攪拌機結構總裝圖

詳細的技術規格

零件材料和防護涂層說明

設備的外形尺寸和安裝、維修運行所需的空間要求；

潛水推流攪拌機配套控制柜的電氣原理圖及端子接線圖

控制原理圖

說明書或設備一覽表

供貨清單（包括名稱、數量、規格、性能參數、材質、產地）

備品、備件清單

設備的安裝、運行、維修手冊及保養教程
