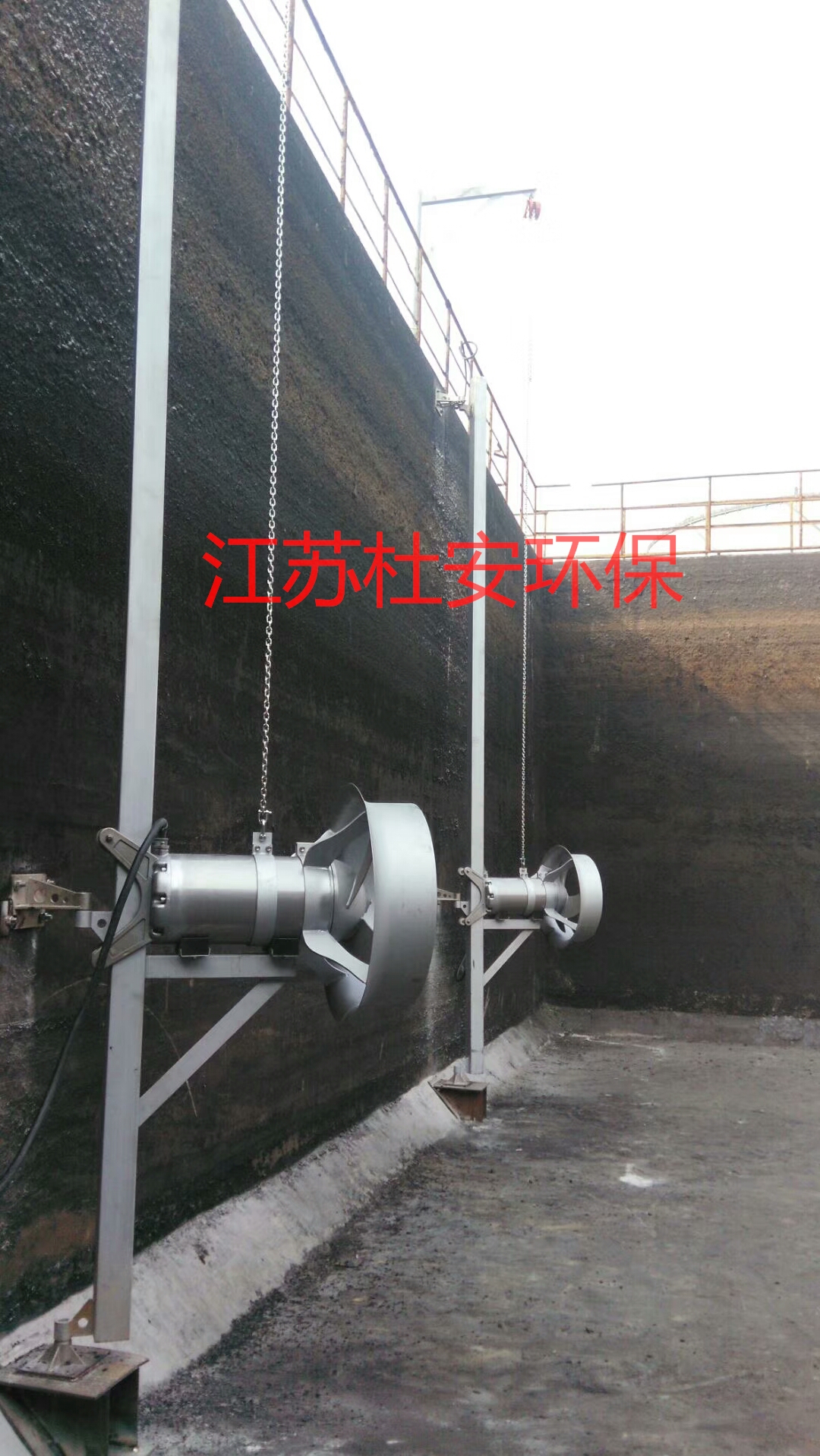

QJB4/12-620/3-480污泥攪拌機安裝方式

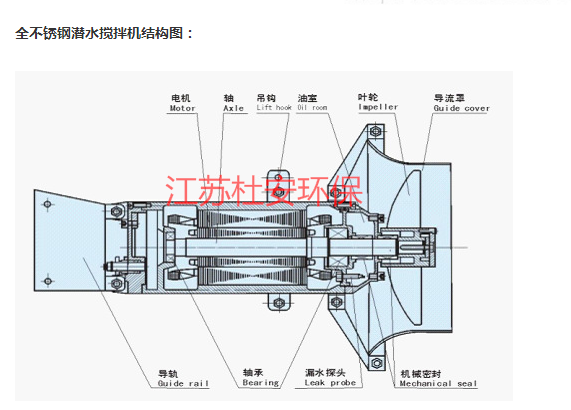

        污泥攪拌機的結構：

杜安環保根據所提供的池型和水深，合理調整潛水?dāng)嚢铏C(jī)的安裝位置，并提供圖紙及性能曲線。

污泥攪拌機工作時，要求池底水平流速大于0.3m/s，以防發生沉淀。

污泥攪拌機沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，并設有牢固制動裝置。

1）螺旋槳葉：

潛水?dāng)嚢铏C(jī)采用具有良好自清功能、工作時無振動、且經過優化設計的軸流葉輪，并經過動平衡試驗。葉輪能快速地?cái)嚢柰苿?dòng)池底流體的流動。所有槳葉都應具有相同的形狀。

潛水?dāng)嚢铏C(jī)螺旋槳葉為水力平衡無堵塞后曳設計。

螺旋槳和軸之間采用鍵連接固定在軸的端部，并加以密封，葉輪和軸必須采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動。螺旋槳作動平衡和靜平衡試驗。

2）軸承：

所有軸承的設計壽命較小為100，000小時。

機械密封：

潛水?dāng)嚢铏C(jī)配有一個雙機械密封系統。密封在油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。

3）電機：

潛水?dāng)嚢铏C(jī)的電機為潛水電機，全銅線圈電機，定子繞組和定子進線的絕緣等級為H級絕緣溫度155℃，電機的防護等級為IP68。

電機設計成可連續處理攪拌40℃的介質，每小時起動10次。為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，可與電機過載保護相連接并與控制柜相連接。

配套的現場控制箱需提供電機的每個保護傳感器的信號規格，保證信號能傳送到MCC。

電機的定子繞組安裝超溫傳感器。

安裝防滲漏傳感器防止液體進入定子繞組。

漏水檢測裝置安裝在電機的電纜接線室內。

電機的額定功率大于規定點軸功率的1.1倍。

電纜進線密封：

電纜進線密封設計能消除一定的扭矩，形成一個防水的潛水密封。該密封應保證電纜的更換，不能用環氧、硅或其它二次密封系統進行密封。

電纜接頭部分，采取措施防止由于溫差引起的電纜內外空氣交換。

電纜在水中進行適當?shù)墓潭?，提供不銹鋼固定裝置。

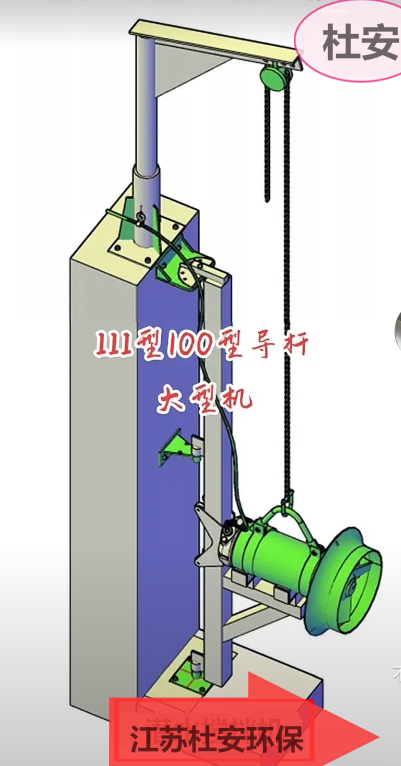

4）導桿及支架：

導桿設上、中、下三點支撐，根據潛水?dāng)嚢铏C(jī)安裝位置、池的實際結構圖來設計支架。

每套完整的污泥攪拌機裝置由潛水電機、密封式齒輪減速箱、軸、螺旋槳、支架、導桿等部分組成。成套地配備牢固、有效及可靠運行所需的附件、緊固件、備品備件、保護器、就地控制箱和接線箱以及所需電纜，一套提升裝置（可移動提升支架、提升葫蘆、不銹鋼提升鏈和吊鉤等）。每套主要包括以下部件：

（1）裝配完整的污泥池潛水?dāng)嚢铏C(jī)

（2）配套的潛水電機與齒輪箱減速機

（3）全套安裝系統（導軌、支架、電纜拉緊件等）；

（4）YCW型潛水密封電纜；

（5）電氣保護元件，包括短路、過載、缺相保護等；

（6）潛水?dāng)嚢铏C(jī)保護元件包括濕度保護，溫度保護，以及保護控制器等；

（7）就地控制柜和接線盒等；

（8）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（9）兩年備品備件及備用工具。


     江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)出廠前試驗：

1.江蘇杜安環保進行現場指導安裝下，全部完成安裝工作以后，業主在場時進行試驗，以確定回流泵的運行是否符合規范要求?，F(xiàn)場試驗應提供所需的水或污水，人工，設備和臨時設施，以便完成現場試驗。

2.如果潛水?dāng)嚢铏C(jī)性能不滿足本規范要求，進行更換。驗收前，進行24小時水下運行試驗。

C.電機

1.江蘇杜安環保在電機通電前接好電機的接線，如果絕緣性較好，應通知業主，并按業主同意的措施進行處理。

2.江蘇杜安環保按照制造生產廠家的要求檢查所有電機的安裝是否正確，還應檢查潤滑情況及電機的接線和旋轉方向。

潛水?dāng)嚢铏C(jī)終試階段

常規的性能試驗按照正常負荷工況運行24小時。

江蘇杜安環保潛水?dāng)嚢铏C(jī)制造經驗及資格

3.江蘇杜安環保潛水?dāng)嚢铏C(jī)通過ISO9000、ISO14000體系認證。
