QJB5.5/12-620/3-480S潛水?dāng)嚢铏C安裝圖

       性能與結構：
    （1）型式與要求

1）潛水?dāng)嚢铏C的型式為三葉片螺旋漿式無阻塞全不銹鋼的潛水?dāng)嚢杵鳌?/span>

2）潛水?dāng)嚢铏C工作時要求池底水平流速大于0.3m/s，以防發生沉淀。

2）主要結構

1）潛水?dāng)嚢铏C的設計

潛水?dāng)嚢铏C能處理污水、污泥或反沖洗廢水。攪拌器可上下升降，方便的移動，檢查或維修無需人員進入濕井?；袟U支架作為攪拌器整體部件之一。潛水?dāng)嚢杵魅康闹亓渴芰υ谝粋€支架上，并且這個支架可承受攪拌器形成的推力。潛水?dāng)嚢铏C附件和電纜在10米水深無水泄損失，可連續潛水。

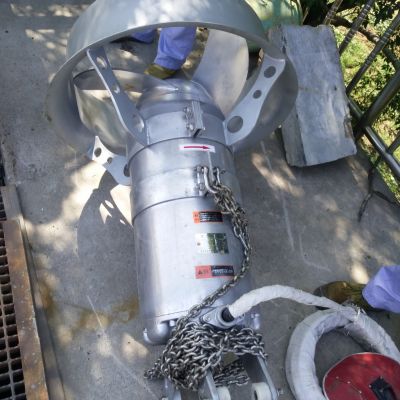

2）潛水?dāng)嚢铏C的構造

每臺潛水?dāng)嚢铏C整體設計，封閉式連接，潛水型。攪拌器所有的組件包括電機可在水下連續運轉。與液體接觸的攪拌器主要構件應是不銹鋼S304。攪拌器主件的密封設計是金屬與金屬接觸。需要防水密封的臨界接觸面是機械加工，并嵌入兩組晴或氟化橡膠O-型圈。

3）冷卻系統

電機能被周圍攪拌介質充分冷卻。

4）電纜和電纜密封

①電機配有控制和動力電纜，具有防拉功能，符合同行標準并提供足夠的長度以接入接線盒且不需要拼接。每根電纜都有一個單獨的進口，并進行可靠密封。動力電纜為多芯電纜，每根電纜單獨進行密封。電纜外護套是低吸收性的防油氯丁橡膠，機械柔性能承受電纜進線處的壓力。

②電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封。該密封可重復使用并保證方便電纜的更換，不能用環氧樹脂，硅或其他二次密封系統進行密封。

5）電機

潛水?dāng)嚢铏C的電機是鼠籠式感應電機，裝在充氣的防水的殼內，防護等級IP68。定子繞組和定子進線的絕緣等級為F級180°C。電機設計成可連續處理攪拌40°C的介質，每小時可起動30次，為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，并接至控制柜，與控制柜連接。

6）軸承

潛水?dāng)嚢铏C和電機的軸是連續無間斷的軸，軸在油脂潤滑的三個軸承上轉動。軸承是一個單滾珠軸承用于承擔徑向力。下軸承包括一個滾珠軸承承擔徑向力及一個向心止推軸承來承擔軸向力。所有軸承的設計壽命不低于10萬小時。

7）一體化插入式機械密封

潛水?dāng)嚢铏C配有一個一體化插入式的雙機械密封。密封在一個油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。外機械密封為耐腐蝕燒結碳化鎢，避免攪拌液進入油腔。內機械密封為耐腐蝕燒結碳化鎢，避免油腔中的油進入電機。內外機械密封各自獨立地運行。

每臺潛水?dāng)嚢杵鞯妮S密封系統應有一個油室，油室從設計上是防止過滿和留有油膨脹的空間。帶有防漏密封的注油孔和檢查孔是很容易從外部檢查維修的。

8）攪拌機軸

螺旋漿和電機的軸是同一個，螺旋槳所的軸是電機軸的延伸。軸的材料為不銹鋼（S420）。螺旋槳充分與攪拌介質隔離。

9）葉輪

葉輪是不銹鋼材質（S316L）的，水力平衡的無堵塞的拽后設計。螺旋槳能處理常規污水、污泥或反沖洗廢水。螺旋槳有三個葉片。

11）保護

所有的電機中每相繞組都連接熱敏開關，并串連。水泄漏傳感器：探測定子室中的水。當泄漏傳感器動作時，使得電機停止并報警。制造商應提供可裝在電控柜中的監控繼電器用于實時監測熱敏信號和泄漏信號。

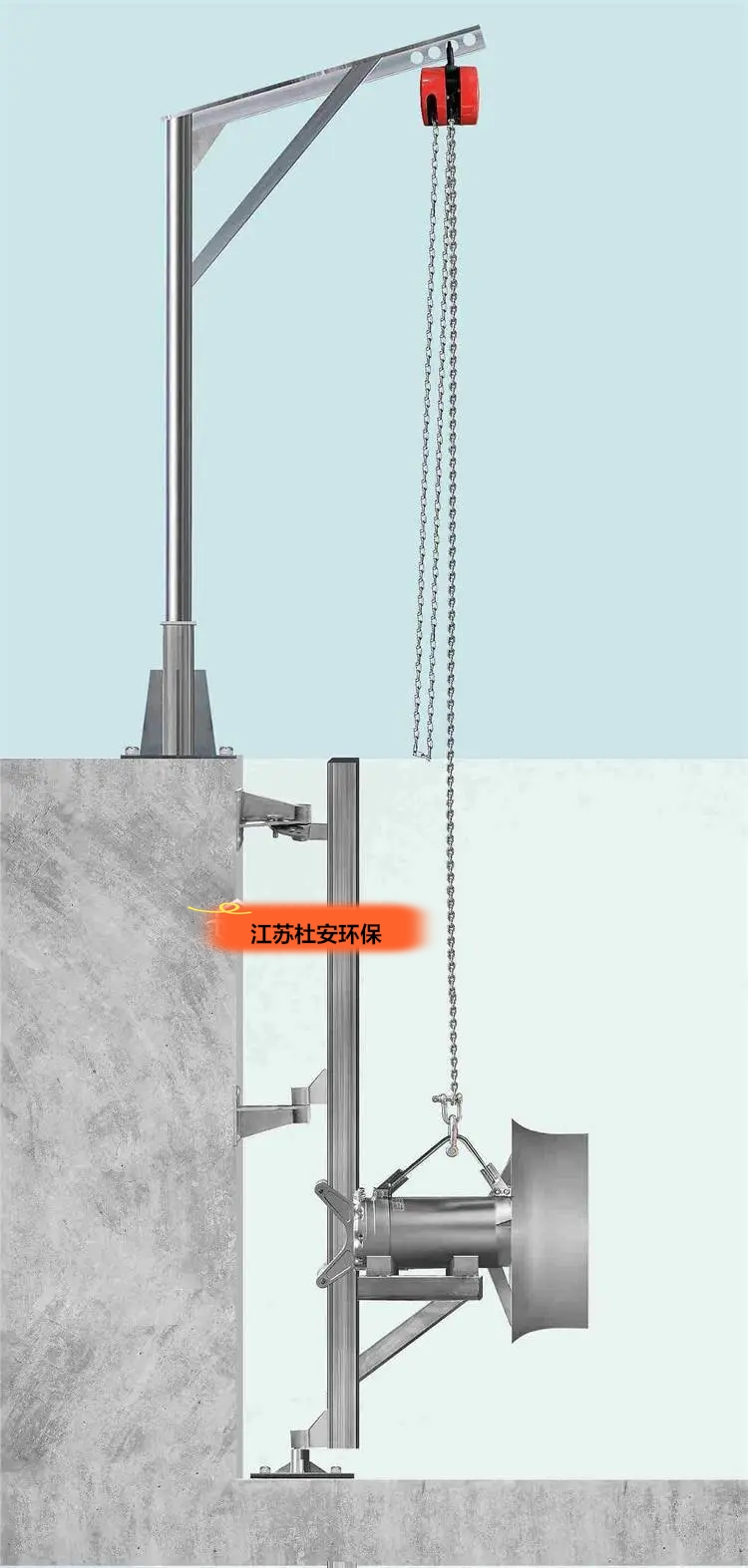

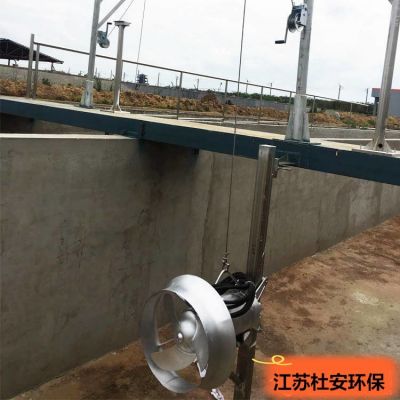

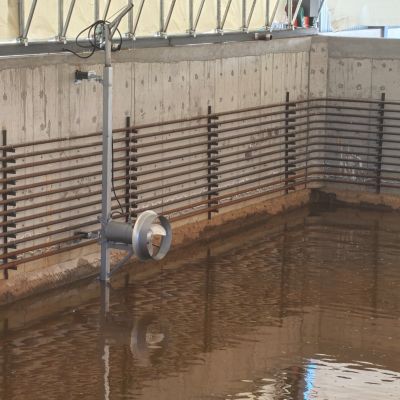

12）提升支架

支架和起吊懸臂均為不銹鋼304。支架可在水平方向0度至180度內每隔10度調整。起吊葫蘆內需配置制動裝置。不銹鋼304的吊鏈、螺栓、螺母、墊片、旋轉操作手柄和化學地腳螺栓均被成套供應。

（3）主要部件材質

殼體：316不銹鋼（整體鑄造，不接受不銹鋼包覆形式）

葉片：316不銹鋼

機械密封：耐腐蝕燒結碳化鎢或碳化硅

靜密封材料：晴橡膠

所有連接附件、地腳螺栓：304不銹鋼

導桿、支架、鏈、鋼絲繩：304不銹鋼

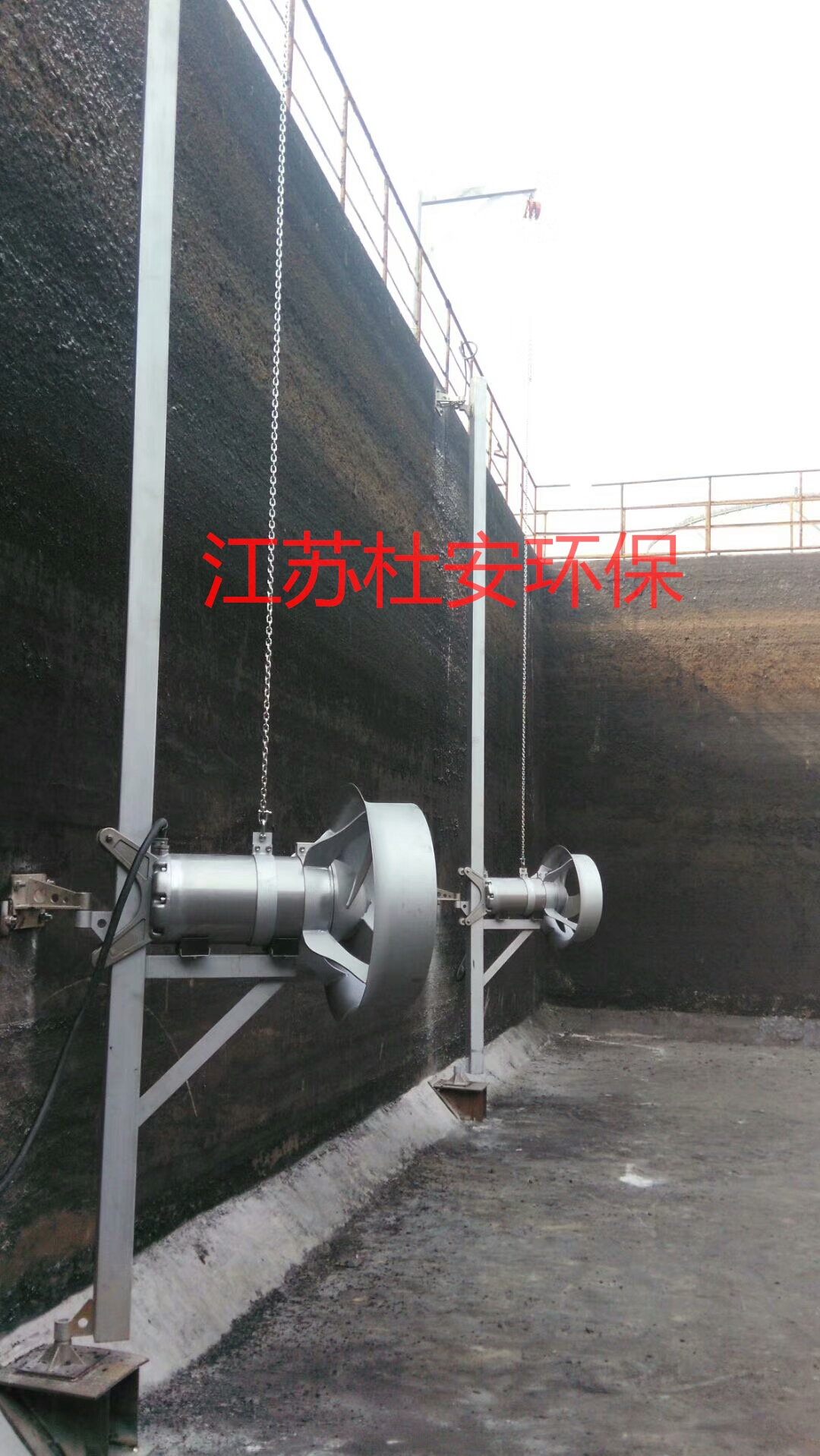

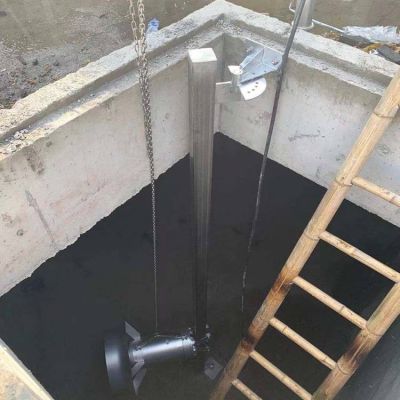

 潛水?dāng)嚢铏C安裝要求和檢驗

參考標準：

潛水?dāng)嚢铏C（CJ/T109-2007）；

機械設備安裝工程施工及驗收通用規范（GB50231-2009）；

安裝順序按產品使用說明書為準。

在安裝前，為防止部件損壞而包裝的防護粘貼，不得提前撕離。

安裝技術條件：設備安裝前，對水池相關尺寸及安裝標高進行檢測，并應符合設計要求。升降用導軌安裝時垂直于水面，其垂直度允差不大于 1/1000mm。

現場檢驗調試：安裝后，按技術要求進行檢驗，保證其允差值符合規定指標。檢查加注潤滑油脂。


     江蘇杜安環保QJB潛水?dāng)嚢铏C設計及安裝條件

潛水?dāng)嚢铏C

功能描述：提供足夠的攪拌能力確保廢水池、生化池內廢水充分混合，且不能出現死角，長期在水下運行。

需對布置固定床填料的生化池進行復核，提出潛水?dāng)嚢杵鞯膬?yōu)化布置方案，確保水力混合均勻及充分接觸。

安裝場所： 室外、水下，生化池，反洗廢水池內

安裝場所： 室外、水下

介質：污水

TDS：≤10000mg/L

SS含量：根據水質情況。

pH： 6～9

介質溫度：～35℃

工作時間：連續或間斷

氯離子：≤2000mg/L

潛水?dāng)嚢铏C材質選擇需要滿足本水質的要求

 木箱包裝

物流配載

產品質保期18個月

售后提供現場或線上指導安裝調試
