>產品供應>綜合配件>環保設施>QJB1.5/6-260/3-980潛水?dāng)嚢铏C(jī)配現泄露保護器 泵、潛水?dāng)嚢铏C(jī)、潛水推流器、潛水回流泵、雙曲面攪拌機、污泥切割機及非標設備的生產、銷售與安裝
VIP會員

產品價格¥2888.00元/件
產品品牌杜安
最小起訂≥1 件
供貨總量500 件
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數90
企業旺鋪http://www.haocaigui.cn/index.php?homepage=da2025
更新日期2025-09-04 08:34
會員級別:1VIP會員
已 繳 納:0.00 元保證金
我的勛章: [誠信檔案]
企業二維碼: 企業名稱加二維碼
聯 系 人:李經理(先生) 經理
聯系固話:025-57523831
聯系地址:南京市六合區雄州工業園區騰飛路10-01號
品牌: |
杜安 |
所在地: |
江蘇 南京市 |
起訂: |
≥1 件 |
供貨總量: |
500 件 |
有效期至: |
長期有效 |
葉輪直徑: |
260mm |
葉輪轉速: |
980轉/分 |

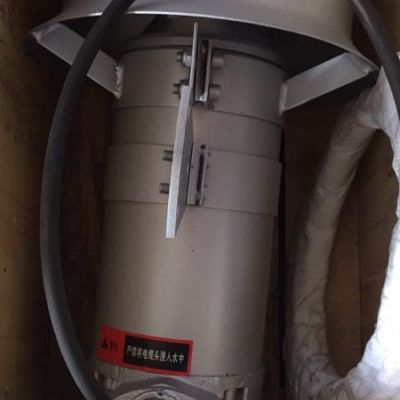

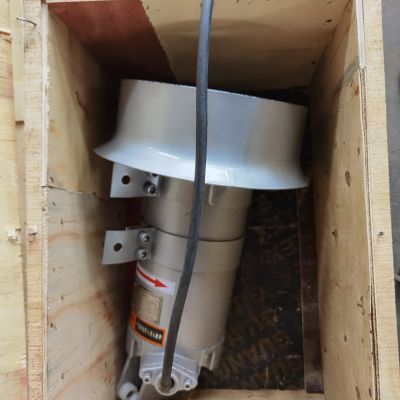

包裝: |
木箱包裝 |

潛水?dāng)嚢铏C(jī)技術要求
(1)處理對象:污水,水溫0~50℃。
(2)型式與性能
1)葉輪直徑及轉速需符全使用要求。
潛水?dāng)嚢铏C(jī)供貨范圍:
供貨范圍為潛水?dāng)嚢铏C(jī)3臺,每臺潛水?dāng)嚢杵靼ǎ?/span>
完整的攪拌機、導桿及手輪提升裝置,并提供能保證設備充分、有效及可靠運行所需的附件,要求每臺攪拌器均配置1套手輪提升裝置。
潛水?dāng)嚢铏C(jī)安裝固定所需的所有連接附件、緊固件及不銹鋼化學螺栓等。
每套潛水?dāng)嚢铏C(jī)相應的保護(泄漏、過熱等)器,確保攪拌器充分、可靠、高效的操作。
設備初次用油
提供供1年內易損的備品備件,另外質保期后2年的備件單獨報價。
充分可靠和有效運行所需的軟件、設備、服務、附件、專用檢測設備和工具、材料(包括管件及配件)等。
所有連接附件,配對法蘭、緊固件等。
2)電源:380V,50Hz,三相
3)潛水電纜:10米,電纜規格按IEC標準執行。
4)啟動方式:直接啟動
5)電機監控保護措施:定子繞組熱敏開關、定子室泄露傳感器
6)用于設備和部件組裝的所有螺栓、螺母、墊圈和其他緊固件都必須采用304不銹鋼材料制作。
7)除不銹鋼部件外,對所有接觸污水的表面都應涂上按一定標準要求的且經業主批準的防腐涂層作保護。

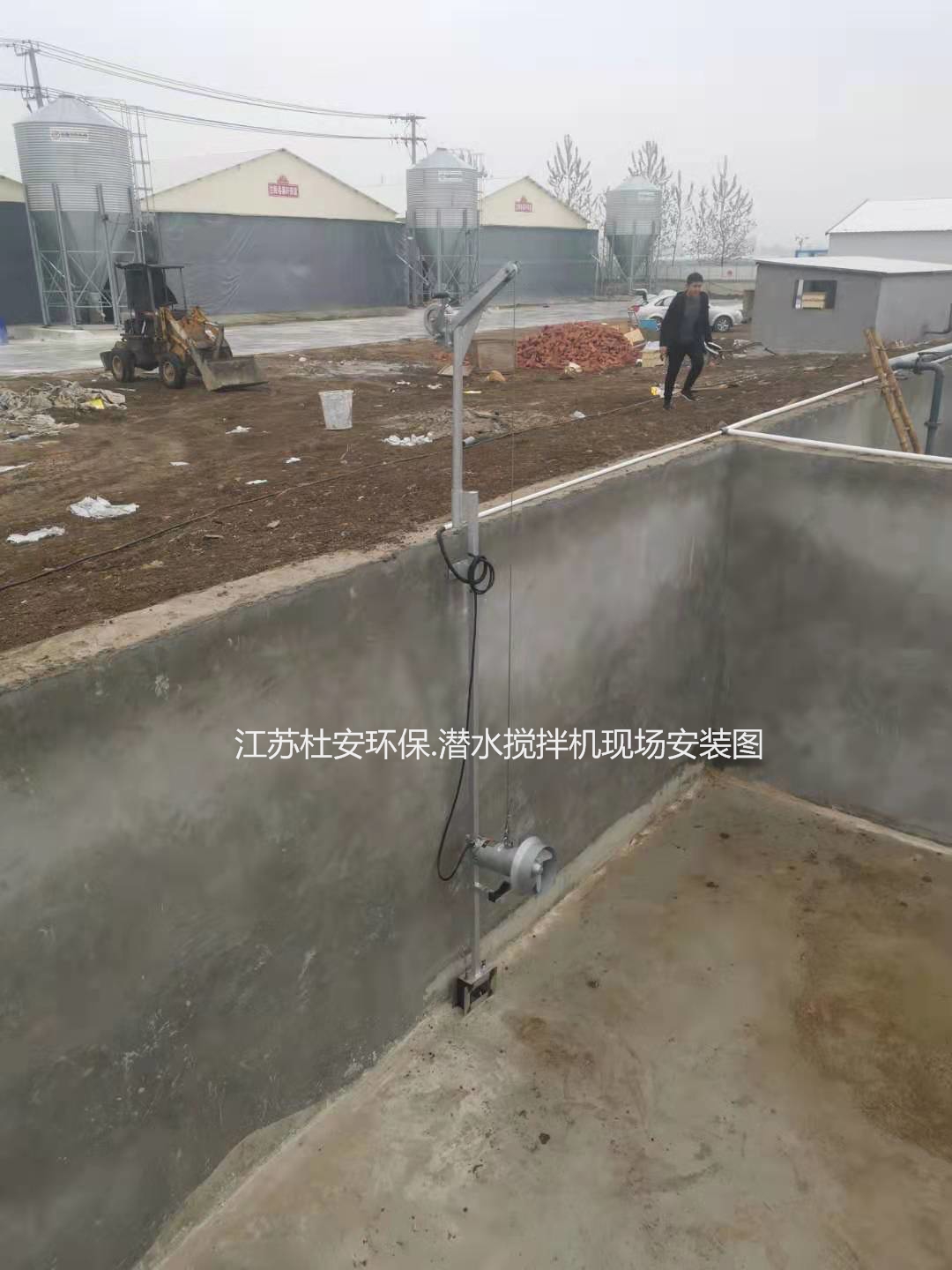

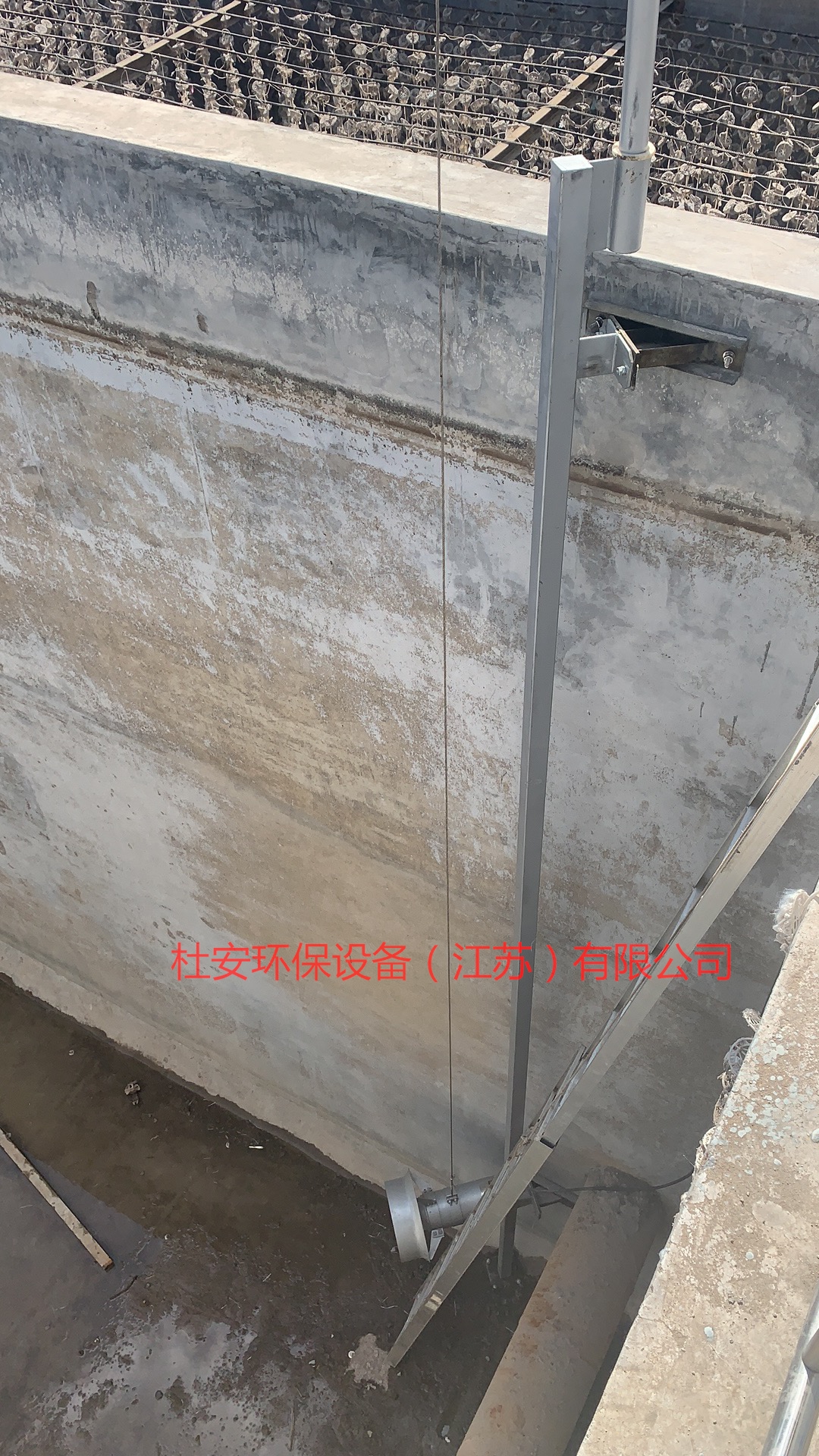

(3)安裝設計
1)各設備均能處理生活污水,可以提升和下放,并且可以方便地卸下檢查和服務,無需人員進入池內?;瑒拥膶?dǎo)桿支架作為潛水?dāng)嚢枵w部件之一。設備的全部重量受力在一個支架上,并且支架可承受設備形成的推力。各設備、附件和電纜在20米深無水密性損失,可連續潛水。
2)包括滑行導桿、底盤和起吊支架、橫梁以及螺母螺栓等相關緊固件。材質為不銹鋼304。
3)導桿安裝高度根據現場池深決定。導桿和起吊支架的尺寸為標配。
4)各設備采用不銹鋼化學螺栓安裝。
5)杜安環保提供提升鏈及手搖絞車,為方便檢修,起吊支架可將設備自由升降并轉向。起吊用的吊鏈及起重裝置有自鎖功能。
6)要求所有同種設備之間的提升裝置都可以互用。
7)要求攪拌器的平面安裝位置可在一定角度范圍內靈活調節。
8)水池走道板設不銹鋼欄桿,高度1200mm,要求起吊裝置避讓欄桿
(4)密封
1)每臺設備有一套三密封以便將潛水?dāng)嚢铏C(jī)的各部位分開。葉輪軸上的外密封應為一個含有靜止和正向傳動旋轉的耐腐蝕碳化鎢或碳化硅環的機械密封。密封應在一個通過水力作用對重疊密封面以恒定速度進行潤滑的油室中運行。只有外密封的密封面才可以暴露在攪拌液體中。葉輪上的內密封為一個丁腈橡膠唇密封,它能將葉輪軸油室與齒輪箱油室隔絕開來。第三個密封為一個安裝在電機軸上的丁腈橡膠密封,能隔離齒輪箱油室和定子室。
2)密封既不需維護與調整。
(5)冷卻系統
電機能被周圍攪拌介質充分冷卻,不應依賴?yán)鋮s套或外部冷卻系統。
(6)電動機
電動機是全浸沒式、帶有冷卻液隔套的鼠籠感應電動機,適于3相、380V、50Hz的交感電源,絕緣等級F級。對定子線圈和定子引出線,采用F級防水絕緣。
電機設計成連續運轉,還必須滿足每小時至少15次的啟動要求,而不會引起任何有害影響。當設備在其特性曲線的任一點上運轉,電機都不會超負荷。
潛水電動機具備能在水下20m處連續使用而不失去其防水性能(根據IP68標準制作),接到電機上的供電和控制電纜必須適用于水下且符合IP68防水性能要求,并應采用適合于水下應用的橡皮絕緣軟電纜,即使電纜破損,水也不會順著電纜芯絨進入電機腔內。電纜進線的水密封設計符合規定扭矩要求,以確保潛水密封的可靠性。電纜進線盒和電機要用定子引線密封套或終端板把它們分開,以防雜質進入電機內側。
(7)電機保護裝置
電機腔內設置線圈溫度的傳感報警裝置、電機腔泄露傳感報警裝置。溫度傳感報警裝置采用Pt100三線制IEC標準熱電阻;所有電機保護裝置須將報警信號以無源接點信號的形式輸出,由廠內PLC系統采集,以保護潛水?dāng)嚢杵鞯某浞诌\(yùn)行。
(8)材質要求
手輪提升裝置 304不銹鋼
葉輪材質及主機材質 304不銹鋼(固溶處理)
導桿及起吊裝置材質 304不銹鋼
安裝附件/緊固件材質 304不銹鋼
機械密封材質 碳化鎢/碳化硅
潛水?dāng)嚢铏C(jī)配置說明:|
序號 |
名稱 |
規格型號 |
設備材質 |
數量 |
制造廠 |
|
1 |
主軸 |
(2Cr13)
|
不銹鋼 |
1 |
杜安環保 |
|
2 |
螺旋漿葉 |
304 |
不銹鋼 |
3 |
杜安環保 |
|
3 |
外殼 |
304 |
不銹鋼 |
1 |
杜安環保 |
|
4 |
提升吊架 |
304 |
不銹鋼 |
1 |
杜安環保 |
|
5 |
安裝附件 |
304 |
不銹鋼 |
1 |
杜安環保 |
|
6 |
機械密封 |
MA22-15 |
碳化硅 |
2 |
博格曼 |
|
7 |
電纜 |
YF3*10+3*4+1*6 |
丁睛橡膠 |
1 |
上上 |
|
8 |
電機 |
三相鼠籠異步電機 |
廠家定 |
1 |
杜安環保 |
|
9 |
提升裝置 |
AISI |
304不銹鋼 |
1 |
杜安環保 |
|
10 |
|
|
|
|
|
杜安環保QJB1.5/6-260/3-980S潛水?dāng)嚢铏C(jī)潛水?dāng)嚢铏C(jī)出廠資料:
(1)設備的詳圖及說明,表明所有的安裝尺寸及材料;
(2)詳細設備的性能說明;
(3)ISO9000系列質量管理認證;
(4)安裝、維修、運行手冊;
(5)電氣及控制接線圖;
(6)生主資格證明以及同類設備供貨和應用業績;
(7)備品備件表。
