 描述 CQ2 Z 系列薄型氣缸：標準型/單桿雙作用●節省空間氣缸，薄形、裝置緊湊型設計●可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)●磁性開關不突出表面●新追加雙耳環型、小型腳座型●質量：減少5%到13%(和以前的CQ2系列相比)●安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

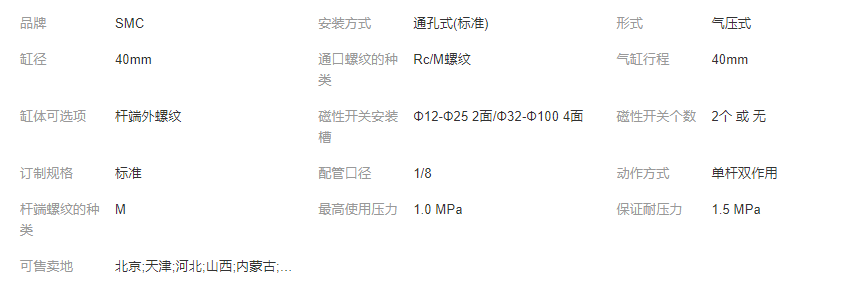

字段描述字段取值取值描述內置磁環 - 無內置磁環安裝方式 B 通孔式(標準)形式 - 氣壓式缸徑 40 缸徑 40mm通口螺紋的種類 - Rc/M螺紋氣缸行程 40 氣缸行程 40mm雙行程標記 - 無雙行程標記氣缸行程2 - 無氣缸行程2缸體可選項 M 桿端外螺紋磁性開關安裝槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面安裝螺釘同包 - 無安裝螺釘桿端安裝件 - 無磁性開關型號 - 無磁性開關磁性開關個數 - 2個或無訂制規格 - 標準

其他特性字段描述取值描述配管口徑 1/8動作方式單桿雙作用桿端螺紋的種類 M桿端螺紋尺寸 M14X1.5最低使用壓力 0.05 MPa最高使用壓力 1.0 MPa保證耐壓力 1.5 MPa環境溫度 -10℃～70℃給油不給油式使用活塞速度 50～500 mm/s桿側缸蓋材質 鋁合金

缸筒材質 鋁合金活塞桿材質 碳鋼活塞材質 鋁合金桿端螺母材質 碳鋼活塞桿直徑 16 mm0.3MPa理論推力IN 317 N0.5MPa理論推力IN 528 N0.7MPa理論推力IN 739 N0.3MPa理論推力OUT 377 N0.5MPa理論推力OUT 628 N0.7MPa理論推力OUT 880 N

 注意事項關于中間行程氣缸● XB10：用專用缸體來對應指定行程。例：CQ2B32-57DZ-XB10（使用57行程的專用缸筒）● XB10A：在比指定行程長的缸筒（55,60,65,70,80,85,90,95）中加裝隔板來對應。例：CQ2B32-57DZ-XB10A（在60行程的專用缸筒中加裝3mm的隔板）● 標準型號中的中間行程：在比指定行程長的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加裝隔板來對應。例：CQ2B32-57DZ（在75行程的專用缸筒中加裝18mm的隔板）同樣的中間行程，根據中間行程類型的不同，氣缸尺寸也會不同。實際選型時請注意。

我司主要是做 SMC FESTO 亞德客 CKD 等品牌 SMC貨期短，價格好 SMC可以提供合格證，F(xiàn)ESTO可以提供質檢報告會用到氣缸，電磁閥接頭之類的氣動元件歡迎詢價
