1.產品概述

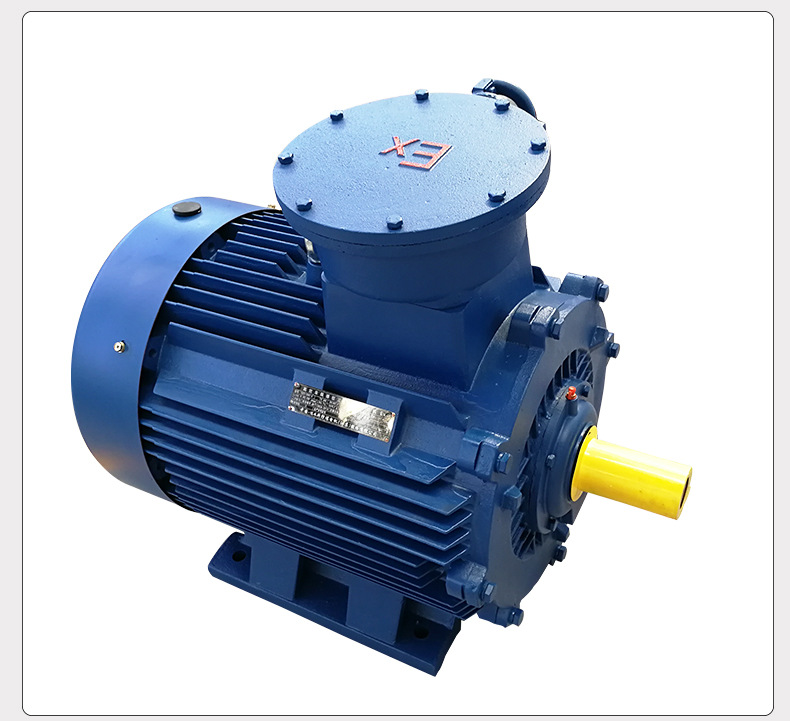

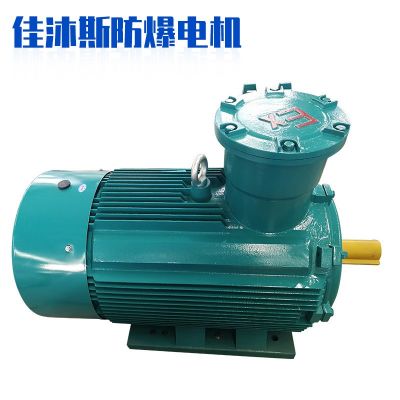

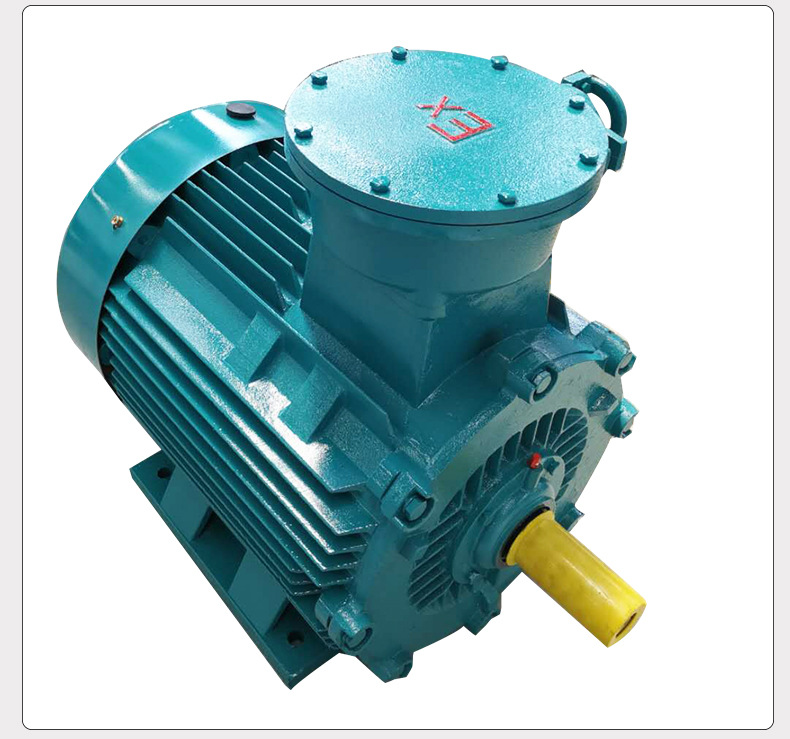

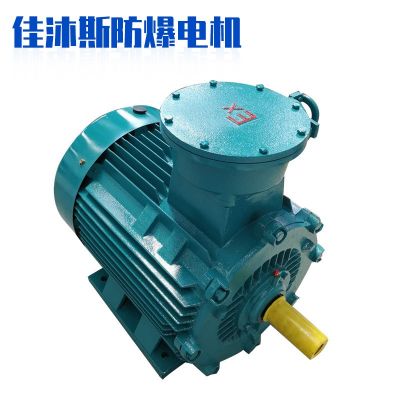

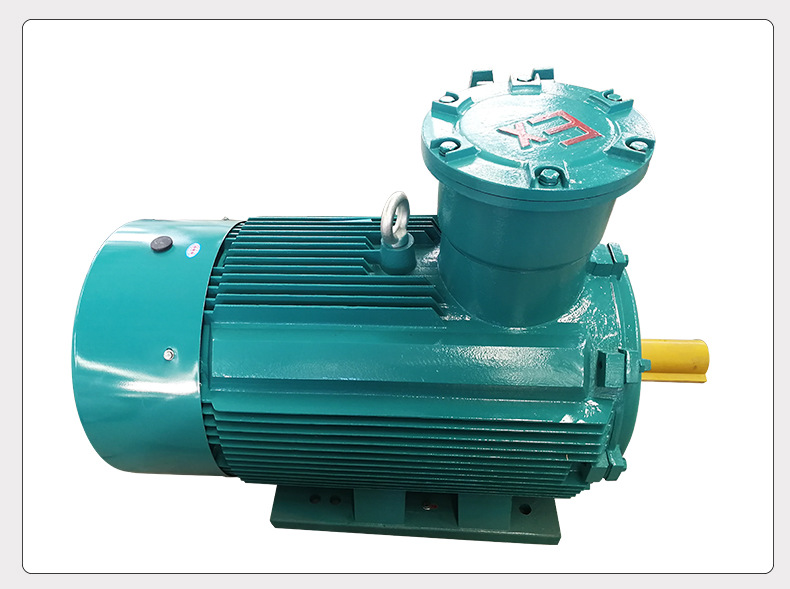

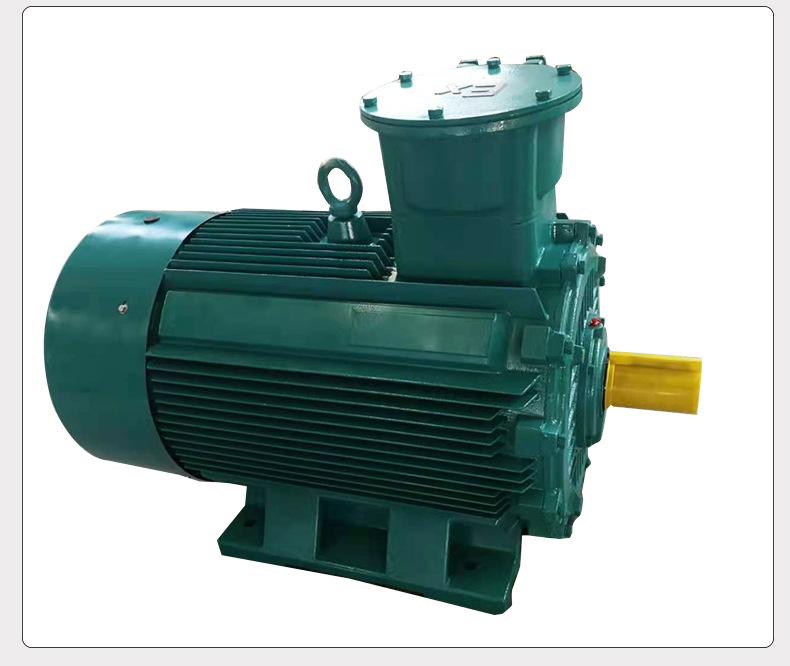

   YBX4系列電動機，是我公司推出的全封閉、自扇冷、鼠籠式、隔爆型三相異步電動機。效率指標符合GB18613-2020《中小型三相異步電動機能效限定值及節能評價值》中的能效等級2級，且具有性能優良，使用安全可靠，振動、噪聲比同類產品低的特點，符合環保要求。

2.用途

   主要用于煤礦、石油天然氣、石油化工和化學工業。此外，在紡織、冶金、城市燃?xì)狻?交通、糧油加工、造紙、醫藥等部門也被廣泛應用。

3.執行標準

   YBX4超高效率隔爆型三相異步電動機執行相關主要標準：

GB 755旋轉電機定額和性能

GB/T1032三相異步電動機試驗方法

GB/T1993旋轉電機冷卻方法

GB 3836.1爆炸性環境 第1部分：設備通用要求

GB 3836.2爆炸性環境 第2部分：由隔爆外殼“d”保護的設備

GB/T4942.1旋轉電機整體結構的防護等級（IP代碼）分級

GB10068 軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值

GB/T 10069.1旋轉電機噪聲測定方法及限值第1部分：旋轉電機噪聲測定方法

GB/T 10069.3旋轉電機噪聲測定方法及限值第3部分：噪聲限值

GB18613中小型三相異步電動機能效限定值及能效等級

4.基本特征

4.1.機座號:63 ~355

4.2.額定功率范圍：0.12kW~315kW

4.3.極數：2~8極

4.4.額定電壓：220V、380V、660V、380/660V、400、415、690、720、400/690V、415/720V。（注：基本系列3kW及以下電壓380V為Y接，3kW以上電壓380V為△接；也可按特殊電壓制造）

4.5.額定頻率：50H或者60Hz

4.6.絕緣等級：155（F級）

4.7.效率：GB18613-2020中的2級

4.8.冷卻方式：IC411

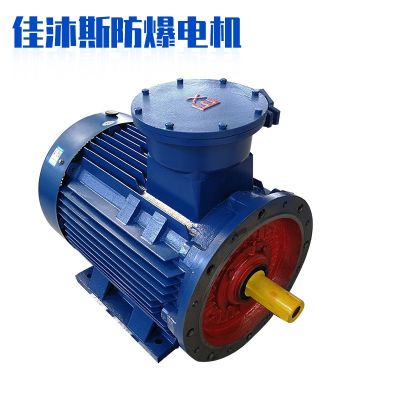

4.9.安裝方式：IMB3、IMB5、IMB35、IMV1 （也可制造其他安裝方式）

4.10.防護等級：IP55

4.11.運行方式：S1

4.12.防爆標志：ExdllBT4Gb、ExdllCT4Gb。

4.13.戶內（標準配置）?？蛇x配置:戶外（W）、戶外中等防腐（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶 （TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。

4.14.主接線盒：

   機座號63-355主接線盒位于電機頂部（從電機軸伸端看），出線口可四個方向調整，但160中心高及以上接線盒出線口朝后（朝非軸伸端）時，由于吊環的影響，需在安裝現場，將電機吊裝到位后，取下吊環，打開接線盒蓋，松開接線盒與機座聯接螺栓，將接線盒出線口朝后調裝。

   機座號63-355接線盒進線標配為橡套電纜或鋼管布線兩種，電動機接線盒具有優良的隔爆結構性能和較高防護等級，且具有較大的空腔以便于接線，進線分為橡套電纜，鋼管布線二種，按不同起動要求，可分別制成一個進線口（適用于電動機直接起動）和兩個進線口（H250及以上適用于電動機Y-△起動）?？砂从脩籼厥庖筮x配防爆格蘭（引入裝置），或預留螺紋口。

4.15.測溫加熱裝置：

   機座號160~355可根據用戶需求設置加熱帶或PTC測溫（選配其中之一），也可根據用戶需要設置定子軸承測溫裝置及加熱帶（可選配置）。

4.16.環境條件：

   環境空氣溫度：-20~+40℃。海拔：不超過1000m。（特殊的環境空氣溫度、海拔需雙方約定，在訂貨時提出。）

4.17.軸承和潤滑脂：潤滑脂常規為長城低噪音軸承潤滑脂

5.訂貨指南

5.1.電機選用考慮以下因素

□防爆等級：ExdⅡBT4Gb/ExdⅡCT4Gb等。

□電壓：380V、660V等。

□頻率：50Hz、60Hz等。

□安裝型式：IMB3、IMB35等。

□使用環境：戶內，戶外，環境溫度，海拔高度等。

□防護等級：IP55/IP65。

□被驅動設備的機械特性及轉動慣量。

□電動機與被驅動設備的連接方式。

□啟動方式，啟動頻次以及啟動電壓降等。

□工作制：S1或其它。

□熱分級：155（F）級或其它。

□電動機旋轉方向：順時針，逆時針，雙向。

□接線盒位置：頂左，頂右。

5.2.如有特殊要求，如電壓、頻率、防護等級、旋轉方向、安裝型式、雙軸伸、噪聲、振動限值及防爆標志、接線盒進線方式等必須簽訂技術協議后，方可制造。

5.3.本樣本中的數據隨著技術進步允許有變動，不另行通知，請注意樣本的出版日期。
