MB3000通用型數字面板表技術說明

MB3000系列交流供電數字面板表是數字式的電子測量儀表，其外形采用德國（DIN）工業標準，特制濾色片，全封閉機殼，精巧典雅；內部采用大規模集成電路（LSI）以及高穩定性基準等高質量元器件，線路設計先進，元器件配置合理，即可采用直流供電也可采用交流供電；即可應用于電壓、電流的測量，也可外接傳感器用來精確測量溫度、壓力、位移、電阻等物理量。同時在使用中亦可方便的接成差分輸入或單端輸入方式。宜作各種數字式儀器顯示之用。

技術規格

 －－準確度：200mV、2V±0.3%讀數+1個字,溫度量23℃±3℃

     RH45% ~75%。平均每變化10℃引起的附加誤差不超過基本

     誤差值。

    －－亮度：高亮度15mm（LED）紅色或綠色。

    －－三位半：（1999計數）

    －－自動調零。

    －－自動極性轉換。

    －－取樣周期：400ms。

    －－超量程指使：最左位數字顯示（1）或（-1）。

    －－可以用內部跳線任意設定小數點的位置。

    －－工作溫度范圍：0℃~50℃（相對濕度20%～80％）

    －－供電電源：□AC110V     60mA

□AC220V     30mA

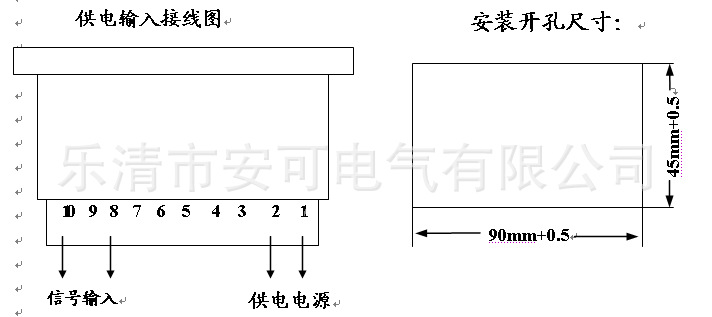

    －－外形尺寸：96mm×高48mm×深88mm

  型號       滿量程    分辨率   輸入電阻    精確度MB3100列三位半交流供電測直流數字電壓表

MB3101  ±199.9mV   100μV  100MΩ   ±0.3%+1字

MB3102  ±1.999V     1mV    100MΩ   ±0.3%+1字

MB3103  ±19.99V     10mV   10MΩ    ±0.3%+1字

MB3104  ±199.9V     100mV  10MΩ    ±0.3%+1字

MB3105  ±500V      1V      10MΩ    ±1%+1字

MB3200系列三位半交流供電測直流數字電流表

型號        滿量程    分辨率   輸入電阻    精確度

MB3201  ±199.9μA   100nA   1000Ω    ±0.5%+1字

MB3202  ±1.999mA   1μA     100Ω    ±0.5%+1字

MB3203  ±19.99mA   10μA    10Ω     ±0.5%+1字

MB3204  ±199.9mA   100μA   1Ω      ±0.5%+1字

MB3205  ±1.999A     1mA     0.1Ω     ±0.5%+1字

MB3206  ±5.00A     10mA    0.01Ω     ±1%+1字

MB3300系列三位半交流供電測交流數字電壓表

型號        滿量程     分辨率   輸入電阻    精確度     頻率范圍

MB3301   AC199.9mV   100μV  10MΩ  ±0.5%+3字   25Hz-1kHz

MB3302   AC1.999V     1mV    10MΩ  ±0.5%+3字   25Hz-1kHz

MB3303   AC19.99V     10mV   10MΩ  ±0.5%+3字   25Hz-1kHz

MB3304   AC199.9V     100mV  10MΩ  ±0.5%+3字   25Hz-1kHz

MB3305   AC500V       1V     10MΩ  ±1%+3字     25Hz-1kHz

MB3400系列三位半交流供電測交流數字電流表

型號       滿量程      分辨率   輸入電阻    精確度     頻率范圍

MB3401   AC199.9μA   100nA   1000Ω  ±0.75%+3字   25Hz-1kHz

MB3402   AC1.999mA   1μA     100Ω   ±0.75%+3字   25Hz-1kHz

MB3403   AC19.99mA   10μA    10Ω    ±0.75%+3字   25Hz-1kHz

MB3404   AC199.9mA   100μA   1Ω     ±0.75%+3字   25Hz-1kHz

MB3405   AC1.999A     1mA     0.1Ω    ±1%+3字     25Hz-1kHz

MB3406   AC5.00A     10mA    0.01Ω   ±0.75%+4字  25Hz-1kHz

使用注意事項

1、    小數點位置的設定：打開表頭前面板，在印制板右上方有一橫三豎長方形焊盤，左側豎焊盤與上方橫焊盤短接后，千位小數點亮，中間豎焊盤與上方橫焊盤短接后百位小數點亮，右側豎焊盤與上方橫焊盤短接后十位小數點亮。

2、    對于DC直流供電數字表一般情況下，不可兩個以上表并用一個電源，須隔離供電，若必須使用一個電源時，請注意將多個表測量低端與電源地短接。否則極易出現電壓反串，造成數字表損壞。

3、    應避免強大的電磁干擾，測量導線必須使用屏蔽線或絞線。

4、    防止劇烈的沖擊和震動。

5、    使用中應定期檢定，檢定時如要降低面板表的基本誤差，只要將面板表前面蓋除下，用螺絲刀緩慢轉動電位器，使表頭讀數符合標準即可。

6、    不得先加信號后加電源或先斷電源后斷信號  不能達到該要求，則必須限制輸入電流小于0.1A。

簡單故障檢查

1、    數碼管不發光，則應檢查：電源是否接反。

2、    數字不穩定則應檢查：

I．        附近有無強大的電磁干擾信號；

II．       供電電源是否穩定。

3、    顯示數字只有千位的＋1或－1，其他位的數字不亮，則應檢查：

I．        對于數字電壓表，輸入有否開路；

II．     輸入的電壓或電流信號是否已超過滿量程。

4、    若輸入端加上被測電壓，表頭無反應，或輸入端加上被測電流，表頭讀數為零，則應檢查輸入連線有否開路。

5、    若電壓表輸入端短接，讀數不為零，或電流表輸入端開路，讀數不為零，則有可能A／D芯片擊穿。
