一、概述

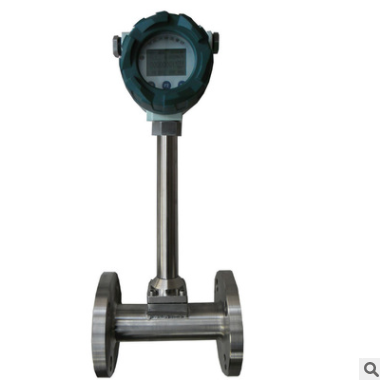

LUGB渦街流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。防爆型渦街流量傳感器，采用的是本安防爆技術。電池供電的渦街流量計其防爆標志為“Ex iaⅡBT4”，適合不高于Ⅱ類B級的0區、1區、2區含有T1~T4組的危險場所使用； 靠安全柵供電的渦街流量計其防爆標志為“ExiaⅡBT5”，適于Ⅱ類B級的0區、1區、2區含有T1~T5組的危險場所使用。
二、工作原理
LUGB渦街流量計是利用卡門渦街原理，用來測量蒸汽、氣體及低粘度的液體的流量儀表。當流體流過與被測介質流向垂直放置的旋渦發生體時，在其后方兩側交替地產生兩列旋渦，稱之為卡門渦街，如上圖1所示。
圖一：卡門渦街工作原理圖 在一定雷諾數范圍內（2×104～7×106）旋渦所產生的頻率f與介質的平均速度V及旋渦發生體的迎流面寬度d之間有下列關系：
f＝St 式中St為斯特勞哈爾數，它是無量綱常數，當ReD=2×104～7×106時約為0.15～0.22，通過壓電元件檢測出旋渦產生的頻率f，就可計算出平均流速V，從而確定管道內的體積流量：QV= A*V，,其中A為管道橫截面積.
三、技術特點
我公司生產的渦街流量計是借鑒日本OVAL公司的產品設計理念結合國內企業的使用特點，經過多年的研發而推出的產品.本產品是按照日系國家標準JIS Z8766：2002《渦街流量計—流量測定方法》，進行生產的，因此我公司的渦街流量計有這國內同類產品沒有的精準性和穩定性，除具備普通渦街流量計的特點外，還具有下述突出特點：
（1）本產品用日本OVAL公司的設計原理，發生體采用頂角朝前的三角柱設計，而非國內大多數廠家采用的梯型柱設計，雖增加了生產成本，但大大增加了產品的量程。另外三角柱的截面積、寬度、坡度和三角柱在表體中的位置均與管道直徑成一定比例，使產品的精準度、穩定性等到了保證。
（2）自DN20起以上各規格：均采用表體與三角柱一次鑄造完成，減少了測量孔因焊接三角柱而產生的變形，提高渦街信號的穩定性。
（3）自DN40起以上各規格均采用內置式結構，即將測量探頭鑲入三角柱內。國內只有少量的是大口徑采用此結構，雖然增加了工藝難度，但卻大大提高了產品的抗干擾能力。
（4）渦街信號的轉換采用數字信號處理技術（DSP）突破了傳統的模擬方法處理渦街信號的局限性，提高了渦街信號的檢測靈敏度，加強了渦街流量計的抗震性能。
（5）由于采用了上述結構和數字信號處理技術，使得流量計的量程大大擴寬。一般情況下可達1：10 ~1：20，主要表現在下限流速明顯降低，通常為普通渦街流量計的1/4—1/2.
（6）在規定的條件下，產品的技術性能和質量已達到或接近了國外先進渦街流量計的水平。
四、規格性能指標
|
規格 |
液體流量范圍（m3/h） |
普通氣體流量范圍（m3/h） |
||
|
Qmin |
Qmax |
Qmin |
Qmax |
|
|
DN15 |
0.3 |
3 |
3 |
30 |
|
DN20 |
0.6 |
6 |
6 |
60 |
|
DN25 |
1.0 |
12 |
10 |
120 |
|
DN32 |
1.2 |
15 |
12 |
180 |
|
DN40 |
1.5 |
31 |
15 |
275 |
|
DN50 |
2.2 |
49 |
25 |
458 |
|
DN65 |
3.6 |
84 |
40 |
730 |
|
DN80 |
5.5 |
127 |
55 |
1008 |
|
DN100 |
8.5 |
198 |
85 |
1550 |
|
DN125 |
13.3 |
309 |
140 |
2566 |
|
DN150 |
19.1 |
445 |
190 |
3483 |
|
DN200 |
34 |
790 |
340 |
6230 |
|
DN250 |
70 |
900 |
700 |
9000 |
|
DN300 |
130 |
2100 |
1200 |
21000 |
|
DN350 |
180 |
2500 |
1500 |
25000 |
|
DN400 |
230 |
3400 |
2000 |
34000 |
注：表中的氣體流量為工況條件下的體積流量
（2）上述液體和普通氣體的流量是體積流量，若測量其質量流量則需知道液體或氣體的密度。通過下公式Qm=Qv*P來計算：
Qm:被測流體的質量流量 （Kg/h） Qv:被測流體的體積流量 （m3/h）
P: 被測流體的密度 （kg/m3）
（3）蒸汽一般是測量其質量流量。前提條件是必須知道蒸汽的壓力和溫度，這樣才能知道蒸汽的密度。從而通過體積流量利用上式推算出蒸汽的質量流量
