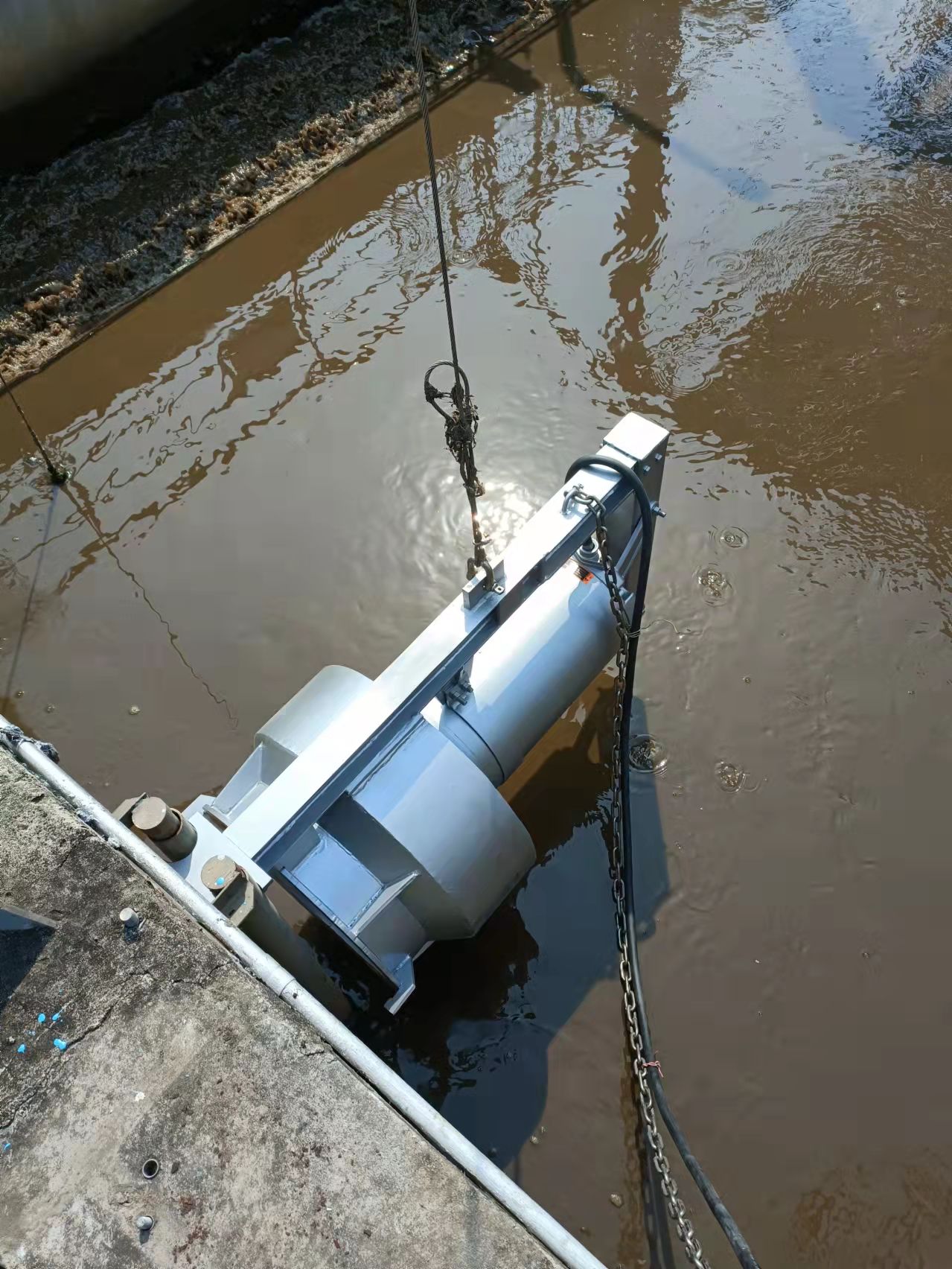

QJB-W2.5硝化液回流污水泵自耦安裝


硝化液回流污水泵技術性能與結構：

（1）產品說明：

a.每臺硝化液回流污水泵能在全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行。

b.泵能承受因回流水引起的反轉，而不致對回流泵造成任何危害。

c.水泵裝置在設計的供貨范圍內，無震動，無汽蝕發生，運行平穩。泵的轉子部件作動、靜平衡試驗。

d.泵殼要有足夠的厚度承受所有的負荷，包括靜水壓試驗壓力以及連續工作壓力。

e.葉輪和泵軸之間采用鍵連接固定在軸的端部，并加以密封，葉輪和軸采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動。

f.葉輪作動平衡和靜平衡試驗。

g.泵和電機的軸是連續無間斷的軸，泵軸是電機軸的延伸。耦連不能被接受。

h.上軸承是一單列滾珠軸承。下軸承是一雙列向心止推軸承，用于承擔徑向力和軸向推力。其軸承的較小工作壽命為100，000小時。

i.下軸承裝有一個熱敏探測器以監控軸承溫度。該探測器需直接與止推軸承的外殼接觸。如果溫度提高，探測器就會報警并停泵。

j.每臺泵配有一個上下雙重獨立的的機械密封系統。下密封與葉輪轂分開。機械密封需在油腔內運行，該油腔能以一個穩定的流速對重疊的密封面進行潤滑。機械密封能在順時針或逆時針轉動， 都能正常運行不損壞或丟損密封元件，并且不需維修或調節。

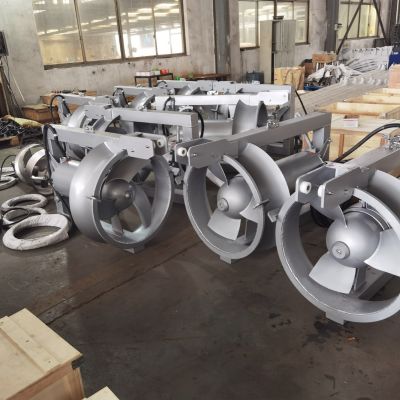

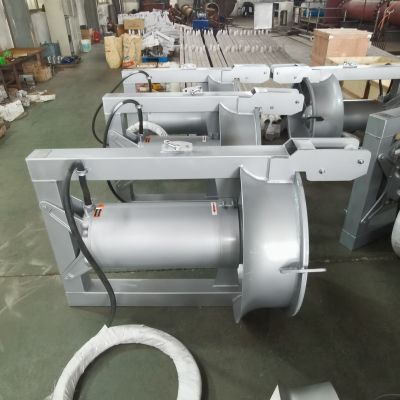

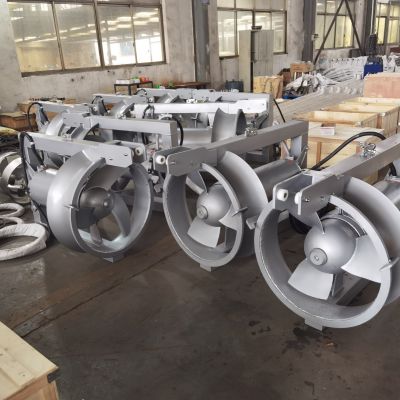

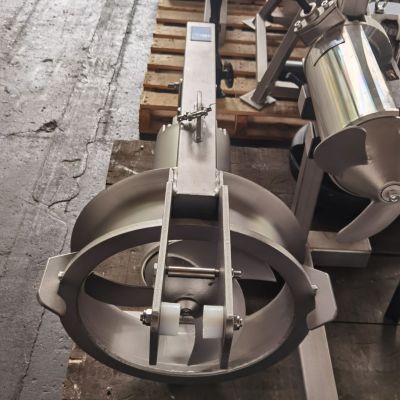

k.混合液回流泵主要由葉輪、潛水電機、自耦合系統、出口止回拍門及短管、導桿及提升裝置等組成，其設計保證泵的方便可靠的運行。泵安裝在導桿上，便于放下。自耦合系統保證可快速、方便、可靠地與池壁水管相連接。

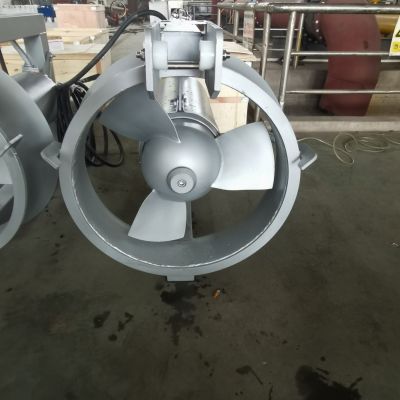

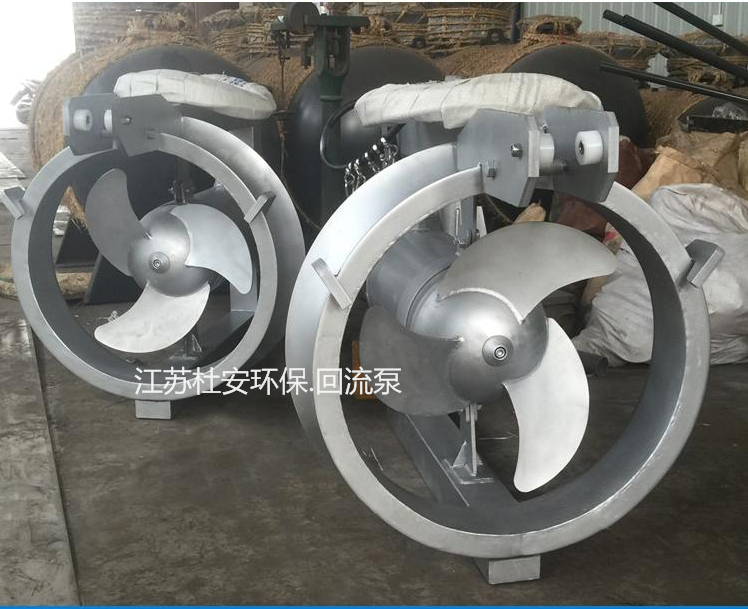

l.混合液回流泵的葉輪為自清潔螺旋槳葉式葉輪。其結構保證充分利用率，并無堵塞結渣，葉片的角度應根據使用工況選定正常值。

m.所有硝化液回流污水泵均采用進口NSK軸承。

出口止回拍門（含出口短管）

a.拍門的閥體密封面設有約10°的傾斜度，采用橡膠軟密封止水，通過法蘭與混合液回流泵出口短管法蘭連接。

b.拍門采用雙鉸結構，閥體和閥板不允許有任何鑄造缺陷。表面進行防腐噴涂。

c.出口拍門的阻力不影響混合液回流泵的正常啟動和運行，且要求拍門在給定反向水頭壓力下無泄漏。

（2）電機：

電機為全銅線圈感應式鼠籠電機。

電機采用專為潛水泵設計并能連續泵送溫度為40°C的介質。為監視每相繞組上的溫度，在定子繞組線圈中裝有熱敏開關，熱敏開關與外部電機過載保護相連接并接到控制柜。

電機允許的電壓波動為10％，電機設計在40°C環境下工作，并且定子繞組的平均溫升不超過85°C，提供能顯示轉矩，電流，功率因素，輸入輸出功率和效率的性能表。該性能表包括啟動和零負荷特性的數據。

需提供電機的每個保護傳感器的信號規格，保證信號能傳送到MCC。

電機的定子繞組需安裝超溫傳感器。

安裝防滲漏傳感器防止液體進入定子繞組。

水檢測裝置安裝在電機的電纜接線室內。

（3）電纜進線密封

電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封。電纜接頭部分，采取措施防止由于溫差引起的電纜內外空氣交換。
     電纜進線密封方便電纜的更換，不能用環氧，硅或其他二次密封系統進行密封。電纜接頭部分，采取措施防止由于溫差引起的電纜內外空氣交換。

電纜采取可靠的保護措施，并加以固定，防止因水流沖擊而損壞。

      杜安環保QJB-W2.5硝化液回流污水泵主要技術參數：





 QJB-W2.5硝化液回流污水泵現場控制箱：

1、潛水推流器現場控制箱，按鈕箱。現場控制箱，按鈕箱、滿足本章節的要求，具體安裝位置、數量、功能等見設備各個章節的描述。

2、凡不屬隨機配套的就地控制箱，按鈕箱應按設計附圖進行設計和供貨。

3、就地控制箱，按鈕箱供貨商在制造前應將有關技術圖紙，資料提交業主監理確認。

4、控制箱，按鈕箱一般技術要求：

（1）每臺控制箱供電電源一般為一路380/220V(三相五線)低壓電源。

（2）隨機械設備配套的控制箱內部所需的控制電源由業主配套供應,控制電源為交流220V。

（3）控制箱內電氣設備開斷容量不小于30KA。（微型斷路器其分?jǐn)嗄芰Σ恍∮?0KA）

（4）戶內式電控箱防護等級不小于IP44（部分環境潮濕場所不小于IP54）。戶外式控制箱防護等級不小IP55。

（5）控制箱接受電源側應設總進線空氣開關，空氣開關有短路、過載保護以及主電路失電報警，在進線處裝設I級試驗電涌保護器，其Iimp=12.5KA（10/350us）,UP≤2.5KV。

（6）控制箱具有短路、過載、斷相及溫升保護，對用于水下設備(如泵、 攪拌機等)，還應具有專用（如泄漏，過熱等）保護功能。對于取樣泵、排污泵等還具有干保護連鎖功能。

（7）控制箱提供無源觸點控制信號：允許遠操、運行、故障信號及接受PLC控制命令接口端子。
