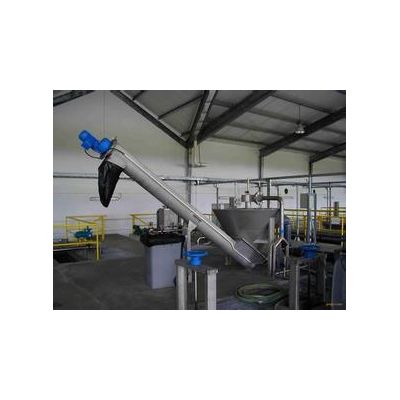

砂水分離器特點：
1、砂水分離機的沉淀裝置和輸砂裝置為封閉式一體化結構，并具有結構緊湊、重量輕、高工作可靠性、維修工作量少等特點。
2、砂水分離器分離效率可達96%～98%，可分離出粒徑≥0.2nn的顆粒，回收率不低于98%；直徑大于0.1mm的砂礫去除率不小于80%。
3、在正常情況下，砂水分離機與泵式沉砂器和儲砂間的砂泵的性能相配。在必要的時候，也可以連續運行。
4、砂水分離機的殼體、支架、輸砂器等 重要部件的材質采用不銹鋼制作，U型槽內的輸送螺旋形式為無軸螺旋，其結構設計為保證物料流通，無堵塞；無軸螺旋體具有足夠的強度和鋼度，保證在較大的工作荷載下，不會產生影響使之變形或拉長。
5、無軸螺旋的支承軸承防水、防塵、耐磨、自動潤滑。
6、砂水分離機的分離池采用不銹鋼加工焊接而成，底部為半圓形，用于支撐螺旋輸送器。進水口和溢流管安裝在容器的上部，排水管安裝在下部便于維修。所有管件和法蘭盤采用不銹鋼。
江蘇杜安環保砂水分離器技術參數和安裝尺寸表主要包括螺旋公稱直徑、螺旋直徑、處理量、安裝角度、螺旋轉速、電機功率、回收率、砂分離后含水平率與安裝尺寸。
|
型號參數 |
-260 |
-300 |
-350 |
-400 |
|
|
螺旋公稱直徑D(mm) |
260 |
300 |
350 |
400 |
|
|
螺旋直徑φ(m7h) |
235 |
285 |
320 |
385 |
|
|
處理量Q(m3/h) |
5-12 |
12 ?20 |
20 ?27 |
27 ?35 |
|
|
安裝角度a(° ) |
25 |
||||
|
螺旋轉速n(r/min) |
≈4.8 |
||||
|
電機功率N(KW) |
0.37 |
0.55 |
0.75 |
||
|
回收率(顆粒度≥0.2mm) |
≥96 |
||||
|
砂分離后含水平率(％) |
<65 |
||||
|
φA |
220 |
270 |
320 |
390 |
|
|
B |
260 |
310 |
345 |
410 |
|
|
B1 |
710 |
||||
|
b2 |
1200 |
1360 |
1500 |
1800 |
|
|
b3 |
B2+80 |
||||
|
安裝尺寸 |
DN, |
100 |
150 |
200 |
250 |
|
(mm) |
dn2 |
150 |
200 |
250 |
300 |
|
L |
2800 |
3000 |
3200 |
||
|
L1 |
3840 |
4380 |
5760 |
6150 |
|
|
l2 |
2800 |
2800 |
3800 |
3800 |
|
|
H |
1550 |
1750 |
2400 |
2550 |
|
|
H, |
1600 |
1700 |
2150 |
2150 |
|
砂水分離器配套設備：
304不銹鋼法蘭，進水管路，出水管路及現場控制箱

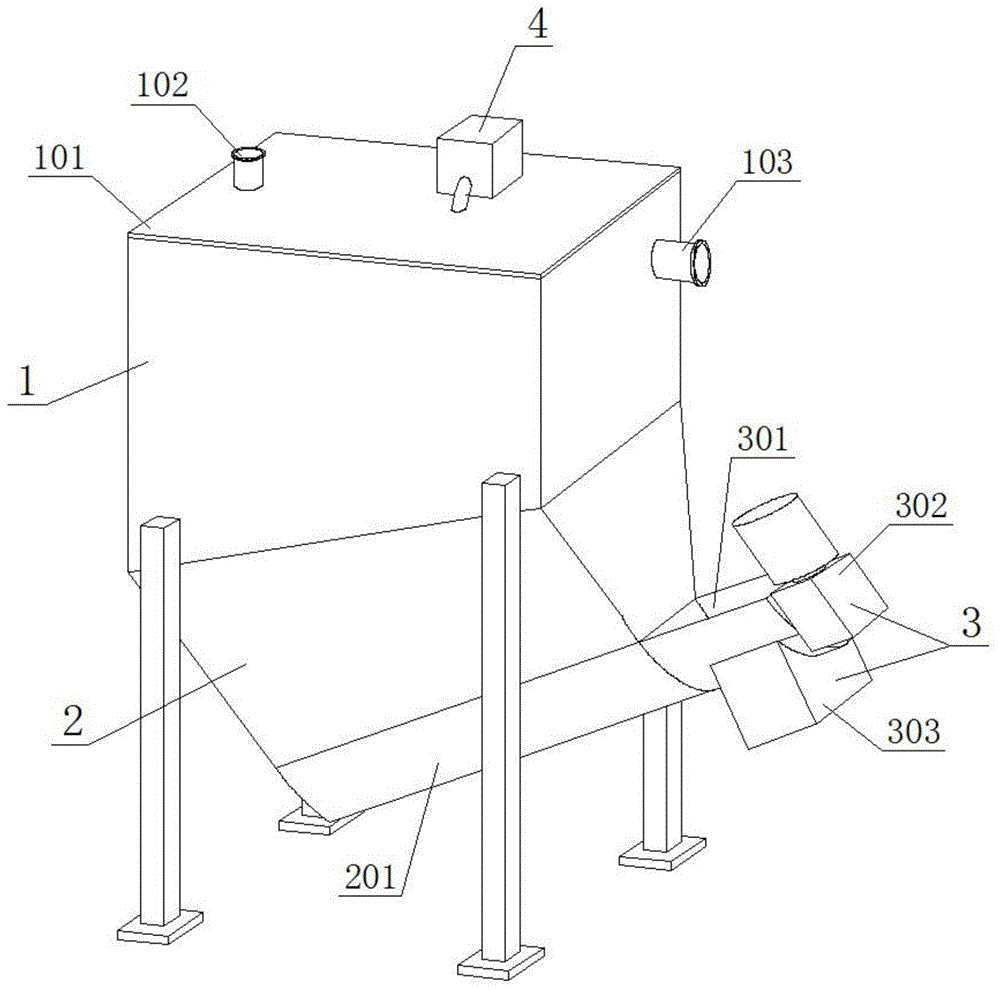

砂水分離裝置,具體的說是用于污水處理中砂和水的分離,屬于環保設備技術領域.其包括旋流沉砂池和砂水分離池,氣提泵穿過主軸進入旋流沉砂池下端的砂斗中.主軸下端連接葉輪機構.砂水分離池內設有螺旋提升機,砂水分離池上端固定集水槽,集水槽下端連接淌水板.集水槽一端連接消能板,消能板上端固定旋流分離器.旋流沉砂池上端通過溢流管和前一排砂管分別連接旋流分離器的上端出水口和進水口.旋流沉砂池沿切線方向設有進水口,進水口內設有多普勒流速流量計.本實用新型用于污水處理中砂和水的分離,實現對進水量波動的自動適應能力,分離精度高,分離效果好。
整機質保兩年
售后提供現場指導安裝調試
配304不銹鋼現場控制箱使用
