316不銹鋼淤泥切碎機生產廠家


    316不銹鋼淤泥切碎機技術性能描述

一、用途

PG型淤泥切碎機是為處理混在管道中的固體物質而開發的新型污水處理設備。該機能將混在管道中的布片、木片、空瓶罐等固體物.送到破碎機中粉碎，而水可流過，以防止管道.處理設備的堵塞，保證管道.處理設備正常運行。

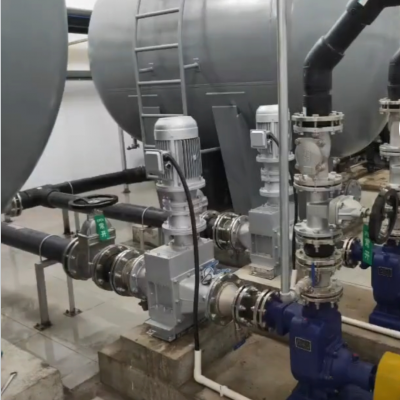

        該設備既可以與傳統泵站配合使用，也可以單獨使用，主要適用于污水處理廠和中轉泵站。

本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

二、適用環境.

該設備可安裝于各種干式環境中，如室外，地下室，工作間等。.

三、產品特點

1．在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。

2．切割性能優良，具有過載保護功能，運行安全可靠，可自動控制。如果切割機在破碎污水中固體物時產生過載，就會產生過載電流，電控系統會自動動作，切割機會立刻出現瞬間反轉，將固體物排出，恢復正常工作。

3．安裝及維修保養簡單。


       四、主要材質及品牌

五、結構及工作過程

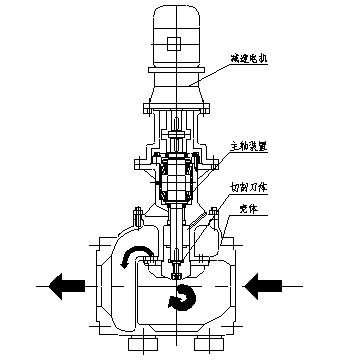

316不銹鋼淤泥切碎機主要由立式切割機、管道連接、電控箱等構成。立式切割機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、軸承、殼體等構成。切割機驅動部件帶動主動軸轉動，
      同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。粉碎后粒徑不超過12mm。

1．結構特點：

1.1 切碎機減速機及電動機采用軸裝式直聯減速器，使得切割機結構緊湊，安裝維護方便。

1.2 切碎機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。

1.3切碎機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以均衡刀片主軸上的力，提高切割機傳動平穩性。

1.4切碎機軸承部采用機械密封，以保護切割機軸承正常工作。

2．獨立的切割刀片和墊片，刀片為7齒結構。

2.1切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至較小45-50HRC。

2.2切割刀片、墊片和軸之間水平間隙不超過0.15mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。

2.3為保證顆粒大小，刀片齒尖高度不應超過齒根直徑13 毫米。

3．軸

切碎機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求.

4．底座和機殼

淤泥切碎機底座由碳鋼制造而成，有一個導流裝置，它在引導固體顆粒直接進入粉碎型格柵的同時，可起保護軸襯的作用。

5．減速器

減速器性能良好，適應于惡劣環境，具有較大的減震能力。

6．電機

 采用IP55電機，馬達額定功率是2.2KW，220/380 V/3 ph/50 Hz，馬達服務系數為1.15 ，在滿負荷時，效率因子不低于85%，功率因子不低于80%。

配齒輪箱減速機

國標全銅線圈電機

合金鋼刀片

使用電壓：380V

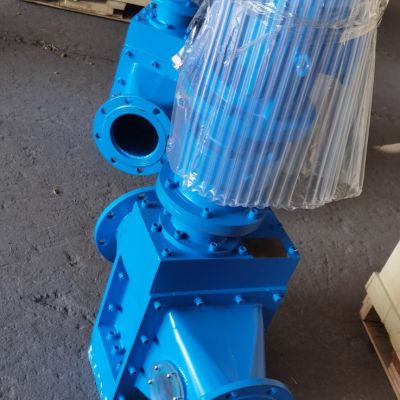

木箱包裝

售后提供現場指導安裝調試
