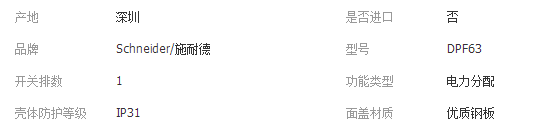

智能配電單元

 一、概述

      A、直流系統：提供A、B 8路-48V直流電源輸出，具有精密監控裝置，可對進線，出線全電量進行實時監控（出線監控為可選功能），具有RS485接口，上傳到服務中心，進行遠程監控。通過選用不同的空開配置，可滿足分布式和分體工基站等各種場景配電需求；內置直流防雷模塊，提供防雷保護功能；提供防雷告警信號，及時上報防雷告警信息；標準19寸機柜式3U高度。



     B、 交流系統：提供A、B 8路交流220V電源輸出，具有精密監控裝置，可對A、B兩路的進線電壓、電流、負載比、有功功率、有功電能等參數進行監測。并可對防雷器狀態實時監測。出線開關的電壓、電流、負載比、有功功率、電能、絕緣電阻等參數進行監測（出線監控為可選功能）。具有RS485接口，上傳到服務中心，進行遠程監控。通過選用不同的空開配置，可滿足分布式和分體工基站等各種場景配電需求；內置交流防雷模塊，提供防雷保護功能；提供防雷告警信號，及時上報防雷告警信息；標準19寸機柜式3U高度。

二、性能指標

2.1 直流系統

項目		性能指標
輸入特性	額定輸入電源	-48VDC
	輸入電壓范圍	-38.4VDC~-57VDC
	輸入方式	支持M6 OT端子
	最大輸入電流	最大63A
輸出特性	額定輸出電壓	-48VDC
	額定電壓范圍	-38.4VDC~-57VDC
	輸出分路（可根據客戶需求定制）	DCDU-03A：10A
		DCDU-03B：20A
		DCDU-03C：32A
		DCDU-03X：客戶定制
	輸出保護特性	8路輸出具有過流短路保護功能
	配電合回路壓降	不大于0.3V
防雷		內置直流防雷模塊，支持差模20KA，共模40KA防護要求，殘壓要求為差模小于500V，共模小于1000V
安規		符合IEC60950-1,EN60960-1,GB4943
尺寸		高度4U,寬度19英寸標準設備，深度為250mm
安裝方式		支持19英寸標準機架
環境	工作溫度	-40～+65℃
	儲存溫度	-40～+70℃
	相對濕度	≤95%
	海波高度	-60～2000m范圍內正常工作

2.2 交流系統

項目		性能指標
輸入特性	額定輸入電源	220VAC
	輸入電壓范圍	175VAC~245DAC
	輸入方式	支持M6 OT端子
	最大輸入電流	最大63A
輸出特性	額定輸出電壓	-48VDC
	額定電壓范圍	-38.4VDC~-57VDC
	輸出分路（可根據客戶需求定制）	DCDU-03A：10A
		DCDU-03B：20A
		DCDU-03C：32A
		DCDU-03X：客戶定制
	輸出保護特性	8路輸出具有過流短路保護功能
	配電合回路壓降	不大于0.3V
防雷		內置交流防雷模塊，支持差模20KA，共模40KA防護要求，殘壓要求為差模小于500V，共模小于1000V
安規		符合IEC60950-1,EN60960-1,GB4943
尺寸		高度4U,寬度19英寸標準設備，深度為250mm
安裝方式		支持19英寸標準機架
環境	工作溫度	-40～+65℃
	儲存溫度	-40～+70℃
	相對濕度	≤95%
	海波高度	-60～2000m范圍內正常工作

2.3 面板接口圖與接口說明

三、 監控介紹：

3.1功能特點

 ★  全模塊化設計，內置兩套完全獨立的熱備份冗余電源系統，每個采集模塊獨立工作；



★  采用工業級32位ARM處理器，技術先進、可靠性高、運算處理能力強；



★  4.3英寸、65K色的工業級彩色觸摸屏，功能強大的全中文界面、菜單簡潔友好、操作便捷；



★  進線監測：Ⅰ+Ⅱ兩路進線的電壓、電流、負載比、有功功率、有功電能等參數；



★  開關監測（可選功能）：Ⅰ+Ⅱ兩路的進線開關狀態、防雷器狀態、最大96路出線開關狀態實時監測；



★  出線開關狀態監測自動識別未上電的支路，無須將其屏蔽?？刹捎酶山狱c或濕接點（電壓監視）檢測模式，每個支路常開或常閉告警在系統菜單中能夠單獨設定（可選功能）；



★  完備的聲光告警功能，支持外接電源燈（綠燈）和總告警燈（紅燈）輸出；



★  具有手動、自動止鈴和延時響鈴功能，可暫時關閉告警鈴聲，但不阻塞新的告警事件；



★  查詢并列表顯示當前告警事件，可手動清除測試產生的開關事件；



★  查詢并列表顯示歷史告警事件，斷電保存的最大記錄條數為1000條；



★  高等級ESD防護的RS485接口，支持Modbus協議，可統一接入動環管理平臺實現集中監控；



★  具備在線升級功能，系統軟件可以通過網管接口自動升級，無需拆卸；

 3.2 監控界面

3.2. 1   進線監測界面

     系統初始化完成后自動進入進線監測界面（圖1），通過翻頁按鈕顯示各項測量參數。當有新告警觸發鈴聲時，通過“止鈴”按鈕可將鈴聲暫時關閉，有新的告警事件會再次觸發鈴聲。底部的狀態欄左側顯示了總告警燈和蜂鳴器的狀態。

圖1 進線監測



3.2.2    出線監測界面

     出線監測頁面（圖2）。該頁面顯示了出線的所有測量參數，通過底部按鈕切換至其他支路。設備名稱可在系統菜單->出線設置中編輯修改，最大支持8個中文字符。

圖2 出線監測

3.2.3  開關監測界面（可選功能）

     開關監測頁面（圖3），該頁面顯示了系統的開關拓撲圖結構。綠色方塊表示該路開關正常，紅色方塊表示該路開關故障，灰色方塊表示該路開關未啟用。開關監測電路采用識別事件變化的方式：開關上電認為該路工作正常，顯示綠色方塊；當開關產生跳閘變化時認為該路出現故障，顯示紅色方塊。未使用的支路自動識別為未啟用狀態，無須將其屏蔽。
