商品描述

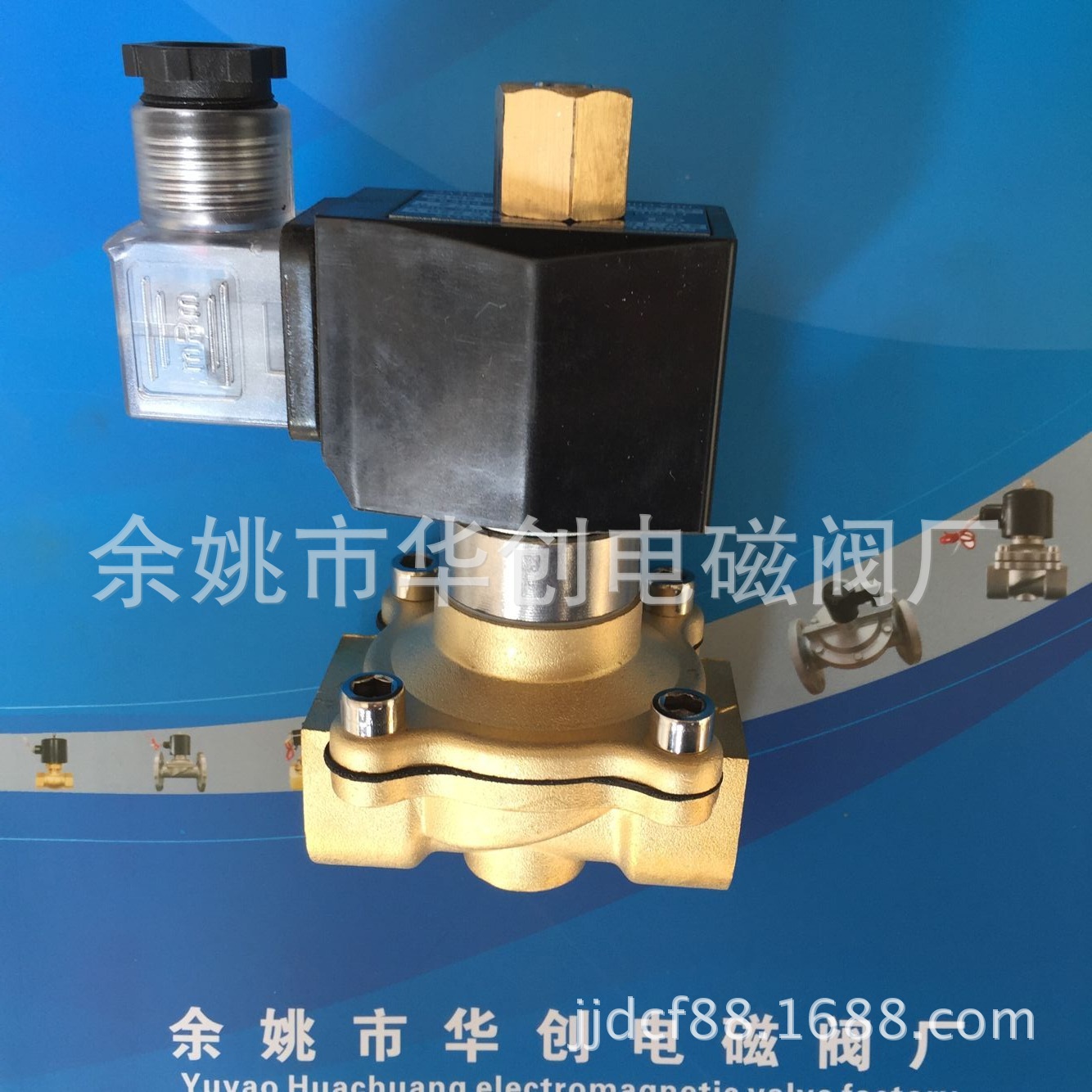

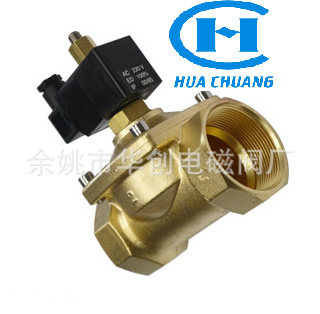

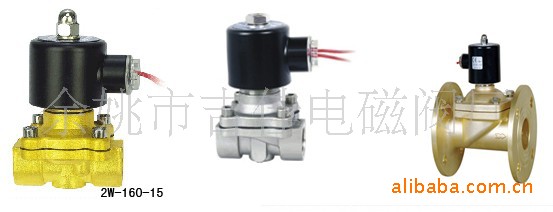

2W二位二通直動式常開電磁閥電磁閥 （備注："B"代表不銹鋼。"K"代表常開）
|
產品規格 |
||||||||||||||||
|
型號 |
2W025- 06 |
2W025- 08 |
2W040- 10 |
2W160- 10 |
2W160- 15 |
2W200- 20 |
2W250- 25 |
2W350- 35 |
2W400- 40 |
2W500- 50 |
||||||
|
符號 |
|
|||||||||||||||
|
使用流體 |
空氣、水、油、瓦斯 |
|||||||||||||||
|
動作方式 |
直動式 |
|||||||||||||||
|
型式 |
常閉式 |
|||||||||||||||
|
流量孔徑mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
||||||||
|
CV值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
||||||||
|
接管口徑 |
1/8" |
1/4" |
3/8" |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
||||||
|
使用流體粘滯度 |
20 CTS以下 |
|||||||||||||||
|
使用壓力kg/cm2 |
水：0-10 空氣：0-10 油：0-5 |
|||||||||||||||
|
工作溫度 |
-5 - 80℃ |
|||||||||||||||
|
使用電壓范圍 |
±10% |
|||||||||||||||
|
閥體材質 |
黃銅、不銹鋼 |
|||||||||||||||
|
油封材質 |
NBR或VITON |
|||||||||||||||
|
技術參數 |
|||||
|
型號 |
A |
B |
H |
D |
K |
|
2W025-08 |
71 |
42.5 |
79 |
40 |
PT 1/4" |
|
2W160-10 |
73 |
42.5 |
82 |
53 |
PT 3/8" |
|
2W160-15 |
70 |
57 |
117 |
69 |
PT 1/2" |
|
2W200-20 |
74 |
60 |
125 |
73 |
PT 3/4 " |
|
2W250-25 |
100 |
75 |
134.5 |
99 |
PT 1" |
|
2W350-35 |
130 |
100 |
180 |
123 |
PT1 1/4" |
|
2W400-40 |
130 |
100 |
180 |
123 |
PT1 1/2 " |
|
2W500-50 |
172 |
120 |
210 |
168 |
PT2 |
注：2w法蘭系列可定做。
